12 Spline Brida Torlojua

Xiaoguo®-ren 12 spline brida-torlojuak 12 puntuko buruaren diseinua du, eraztun-giltzarekin primeran bat datorrena. Espazio mugatu batean ere, funtzionatu daiteke. Buru hexagonalarekin alderatuta, funtzionamendu-espazioa % 50 murrizten da. Zatoz eta galdetu laginaren prezioa instalazio azkarra ezagutzeko.

Bidali kontsulta

Produktuaren Deskribapena

Materialen Sarrera

12 spline brida torlojuaren aukeraketa oso anitza da, batez ere lau kategoriatan banatuta: karbono altzairua, aleazio altzairua, altzairu herdoilgaitza eta aleazio bereziak. Materialaren aukeraketa zure erresistentzia, korrosioarekiko erresistentzia, lan tenperatura eta kostuaren baldintza espezifikoen araberakoa da.

（1）Karbonozko altzairua

Karbono altzairua da gehien erabiltzen den aukera eta errentagarriena. Bero-tratamendu-prozesu ezberdinen bidez (itentzea + tenplatzea), 4,8 eta 12,9 bitarteko erresistentzia maila desberdinak lor daitezke karga-eskakizun ezberdinak betetzeko. Industria orokorrerako, automobilgintzarako egituretarako, eraikuntzarako eta makineria orokorretarako egokia da.

(2) Aleazio altzairua

Karbono altzairuari kromoa, molibdenoa eta nikela bezalako elementuak gehituz eta gero tratamendu termiko zehatza jasanez, altzairuaren propietate mekanikoak nabarmen hobetu daitezke. Indarra oso handia da, eta neke-erresistentzia eta talka-erresistentzia propietate bikainak ditu. Alloy Steel-eko 12 spline brida-torlojuak oso erabiliak dira automobilen esekidura-sistemetan, motorraren barrualdean, aerosorgailuen dorre-torlojuetan eta eraikuntza-makineria astunetan.

12 Spline Flange Screw

(3) Altzairu herdoilgaitza

Altzairu herdoilgaitzaren abantaila nagusia korrosioarekiko erresistentzian datza. Horien artean, 304 (A2) mota ohikoena da eta egokia da elikagaiak prozesatzeko eta kanpoko ingurune orokorretarako; 316 (A4), berriz, molibdenoa gehituz bereziki diseinatu da, 12 spline brida torlojua bereziki egokia da gatz-ihintza handiko inguruneetarako eta ingurune oso korrosiboetarako, hala nola ozeanoan, kostaldeko eremuetan edo landare kimikoetan, etab.

(4) Aleazio berezia

Aleazio-material berezien artean, Chrome-Moly, Ti, tenperatura altuko erresistentziazko aleazioak, aluminiozko aleazioak, letoia, etab. Bezeroen errendimendu espezifikoen eskakizunak asetzeko diseinatuta daude, hala nola, tenperatura altuko erresistentzia, arina, eroankortasuna eta magnetismorik gabekoa. Batez ere industria-eremu berezietarako, hala nola aeroespaziala, lasterketak, medikuntza, petrokimika eta elektrikoa.

12 Spline Flange Screw

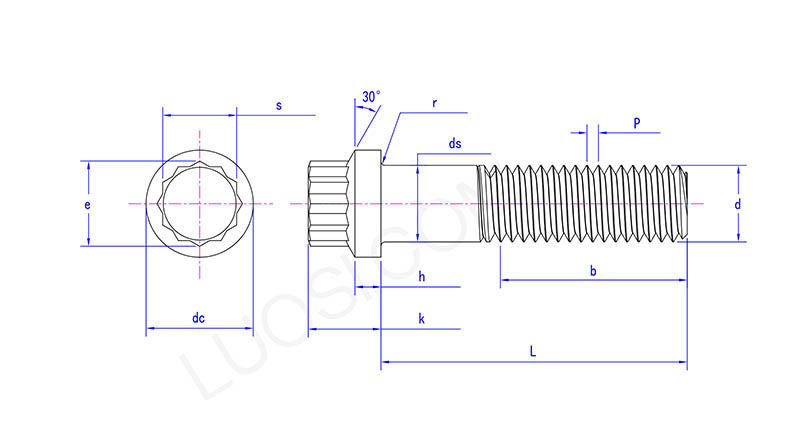

al	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds gehienez	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s gehienez	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Errendimendu-maila eta trakzio-erresistentzia

Errendimendu kalifikazioa 12 spline brida torlojuaren indarra zehazten duen oinarrizko adierazlea da. Errendimendu-maila arruntak eta haiei dagozkien trakzio-erresistentziak honako hauek dira:

（1）8.8 kalifikazioa: gutxieneko trakzio-erresistentzia gutxi gorabehera 800 MPa da (116.000 psi inguru), erresistentzia ertain-altuko tartean sartzen dena eta gehien erabiltzen dena.

（2）10,9 kalifikazioa: gutxieneko trakzio-erresistentzia 1.000 MPa ingurukoa da (145.000 psi inguru), sendotasun handiko konexioak behar dituzten eszenatokietarako egokia.

（3）12,9 kalifikazioa: gutxieneko trakzio-erresistentzia 1.220 MPa da (177.000 psi inguru), hau da, aleazio-altzairuen arteko erresistentzia-maila handienetako bat.

（4）Mandarinaren 5. gradua: trakzio-erresistentzia 120.000 psi ingurukoa da, hau da, 8.8 gradu metrikoaren baliokidea.

（5）American Standard Grade 8: trakzio-erresistentzia gutxi gorabehera 150.000 psi da, hau da, 10.9 gradu metrikoaren baliokidea.
