Clevis Pina

A giltza pinlokailu garrantzitsua da. Piezak elkarrekin eusteko erabiltzen da, lerro zuzen batean biratu edo konektatu behar duten makinetan. Ardatz biribila du, mutur batean zulo bat zulatuta, kaxa edo eraztun zatitu baterako. Horrek ez du huts egiten estres handia edo karga astunak daudenean. Diseinu sinplea baina gogorra da, beraz, erraza da sartu eta ateratzea. Horrek aukera ona egiten du gauzak maiz egokitu behar dituzun konfigurazioetarako.

Pin hauek asko ikusiko dituzu loturak, kontrol-sistemak eta makineria astunetan. Dena egonkor mantentzen dute piezak biratzen edo mugitzen uzten dituzten bitartean. Estandar zehatzekin eginda daude, beraz, iraupen luzeko pieza seguruak behar dituzten industriak asko oinarritzen dira.

Loturak, kontrol-sistemak eta makineria astunetan erabiltzen dira, konektatutako piezak biratu edo mugitu ahal izateko, baina egonkortasunez funtzionatzen dute eta lekuz kanpo ez ateratzeko. Gure pinak kalitate estandarrekin fabrikatzen ditugu eta pieza seguruak eta iraunkorrak behar dituzten industrietan erabiltzen dira askotan.

Tamaina

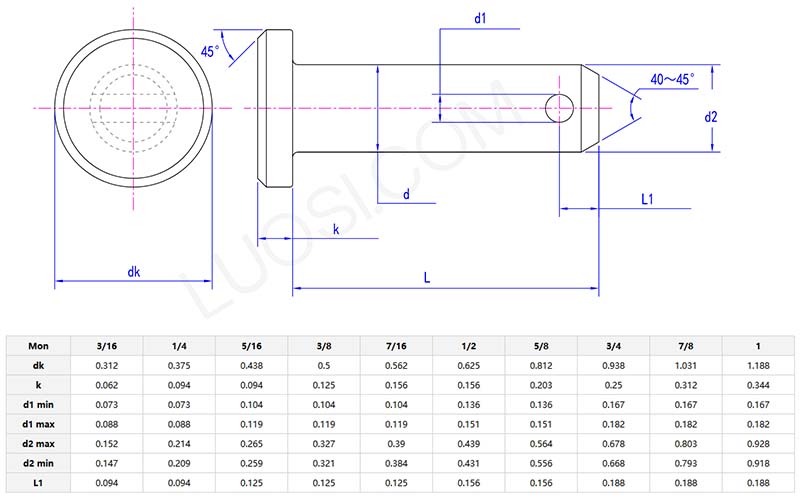

Clevis pintamaina estandarretan daude: 1/4 hazbetetik 2 hazbete arteko diametroak eta 0,5 hazbetetik 12 hazbete arteko luzerak. ASME B18.8.1 edo ISO 2341 bezalako arauak jarraitzen dituzte. Makina berezietarako neurri pertsonalizatuak behar badituzu, tolerantzia estuekin egin daitezke, ± 0,001 hazbete bezain txikiak izan arren. Pinaren bidezko zuloa (kotter-pin edo R-cliprako) mekanizatuta dago, ezin hobeto lerrokatzeko.

Bertsio metrikoak eta inperialak daude, beraz, munduko edozein lekutan funtzionatzen dute. Fabrikatzaileek CAD ereduak ematen dituzte ingeniaritza-diseinuetan laguntzeko. Asko dardara duten konfigurazioetarako, gainazal knurled edo ildaskatuak dituzten aukerak daude pina irrist ez dadin.

Material arruntak eta iraunkortasuna

Gureagiltza-pinakkalitate handiko altzairu herdoilgaitzez edo karbonozko altzairuz eginda daude. Karbonozko altzairuzko pinak termikoki tratatzen dira, sendoagoak eta higadura erresistenteagoak izan daitezen. Altzairu herdoilgaitzezko pinak ez dira erraz herdoiltzen, eta hori oso egokia da ingurune gogorretan. Karbono altzairuzko pinetarako, zink plaka edo herdoilaren aurkako beste geruza batzuk gehituko ditugu babesteko.

Arretaz egiaztatuko dugu pin sorta bakoitza gogortasuna eta tamaina koherenteak direla ziurtatzeko. Horrela, egonkor eta epe luzerako lan egin dezakete lotura mekanikoetan, nekazaritzako makinetan edo eraikuntzako ekipoetan. Zure kargarako edo ingurunerako egokia den material zehatz bat behar baduzu, mesedez, jakinarazi iezaguzu eta zuretzako pertsonaliza dezakegu.

Produktuaren gainazaleko tratamendua

Pin hauen gainazaleko tratamenduak herdoilaren erresistentzian eta higaduraren babesean oinarritzen dira batez ere, erabilera-ingurune ezberdinetara egokituz. Ohikoena zinkatzea da: prozesu honek gainazalean zink geruza mehe bat estaltzen du, oxidazioa geldiarazten duena eta barruko erabilera orokorrerako errentagarria da. Kanpoko edo hezeguneetarako galbanizazioa erabiltzen da; zinkak baino lodiagoa da eta hobeto eusten dio euriari eta hezetasunaren aurka. Pin batzuek oxido beltzaren tratamendua lortzen dute, eta horrek akabera iluna eta korrosioarekiko erresistentzia arina gehitzen ditu, sarritan herdoilaren aurkako errendimendu handirik behar ez duten makineria piezetarako erabiltzen da. Pasibazioa beste aukera bat da, batez ere altzairu herdoilgaitzezko pinentzat, haien korrosioarekiko erresistentzia naturala hobetzeko. Tratamendu-prozesuak industriako oinarrizko praktikak jarraitzen ditu, geruza ondo itsasten dela eta erraz kentzen ez dela bermatuz. Clevis Pin-ek gainazaleko tratamendu egokia lortzen du aurreikusitako erabileraren arabera, beraz, denboran zehar errendimendua mantentzen du aparteko mantentze-lanik gabe.

Produktuen zehaztapenak eta kalifikazioak

Zehaztapenak eta kalifikazioak aldatu egiten dira aplikazioen beharretara egokitzeko, jarraitu beharreko estandar argiekin. Tamainak diametroaren eta luzeraren arabera neurtzen dira, erabilera arinetarako 3 mm-ko diametroko pin txikietatik hasi eta 20 mm-ko handiagoak lan astunetarako. Luzerak 10 mm eta 150 mm bitartekoak izaten ditu, eta fabrikatzaile batzuek neurri pertsonalizatuak egiten dituzte eskaeraren arabera. Pin-buruaren estiloa ere zehaztapen bat da: gehienek buru laua edo buru biribildua dute, beste muturrean zulo bat daukala txorrota batek lekuan blokeatzeko. Kalifikazioak materialaren indarrari dagozkio; Karbono altzairuzko pinentzako kalifikazio arruntek ASTM arauak jarraitzen dituzte, karga-aplikazioetarako kalifikazio altuagoak erabiltzen dituzte. Altzairu herdoilgaitzezko pinek AISI estandarrak jarraitzen dituzte sarritan, 304 edo 316 bezalako material zenbakiekin markatuta. Pin bakoitza bere zehaztapenekin eta kalifikazioarekin etiketatuta dago, erabiltzaileek egokia hauta dezaten. Clevis Pin-ak maila bakoitzerako dagozkion estandarrak betetzen ditu, erabiltzen den karga eta ingurunera egokitzen direla bermatuz, errendimendu desegokirik gabe.
