Clevis I motako konektorea

Clevis I motako konektoreak konexio mekaniko ohiko osagaiak dira. Haien zuloak beste osagai batzuk konektatzeko pin edo torlojuak sartzeko erabiltzen dira. Instalazio egokiak gidatze leuna bermatzen du. Xiaoguo®-k ondo probatu eta kalitate estandar garrantzitsuak betetzen dituzten materialak erabiltzen ditu, epe luzerako erabilera bermatuz.

Bidali kontsulta

Produktuaren Deskribapena

I. motako giltzadun konektoreak gainazaleko tratamenduak izaten ditu askotan, adibidez, nikela (elektrizitaterik gabe), zink estaldura edo anodizazioa. Tratamendu hauek herdoilari aurre egiten laguntzen diete, marruskadura murrizten eta itxura amaitua ematen diete. Puntak leunduta edo leuntzen dira oso leunak izateko, mugimenduan zehar marruskadura murrizten dute. Ingurune gogorretan, hala nola, tenperatura altuak edo produktu kimikoen maila altuetarako, estaldura bereziak gehitzen ditugu, hala nola, tefloia (PTFE). Tratamendu hauek guztiek pinek gehiago irauten dute eta modu fidagarrian funtzionatzen dute, nahiz eta muturreko baldintzetan erabili.

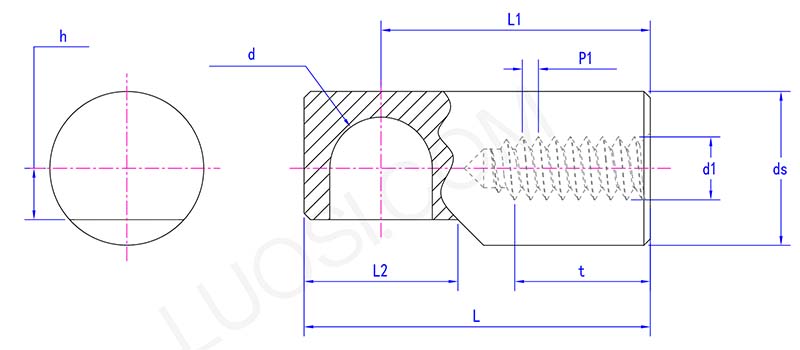

Clevis type I connector parameter

al	Φ8	Φ10	Φ12
d max	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Neurriak

Clevis I motako konektoreak 2 mm-ko mehetik 50 mm-ko zabalera bitarteko neurriak ditu, eta behar izanez gero 300 mm-ko luzera izan dezakete. Bola puntak engranaje gehienetan aurkituko zenituen errodamendu edo buxin estandarrekin bat datoz. Oso zehatzak dira (± 0,01 mm bezalakoak kasu batzuetan), piezak trabatu gabe egokitzeko.

Horiek sartzeko, hariztatuak (demagun M4 eta M20 tamainakoak) zuzenean torloju zuloetan.

Beste forma bat behar baduzu, hala nola mailakatua, konikoa edo proiektuak eskatzen duen edozein forma, Xiaoguo® fabrikak pertsonaliza dezake. Dagozkion forma eta parametroak soilik eman behar dituzu.

Muturreko tenperatura edo ingurune gogorretan

Bero-erresistentziazko aleazioz edo zeramikaz egindako giltza I motako konektoreak tenperatura zoroetan eusten du, pentsa hotza hotza (-50 °C) labean beroa (500 °C). Altzairu herdoilgaitzezkoak leku heze edo herdoilduetarako egokiak dira, itsasontzi edo lantegi kimikoetarako. Zeramikazko pinak ez dira herdoilduko labe oso beroetan ere. Moly koipea edo antzeko estaldura batzuk zaplazteko, eta marruskadura handiko lanak hobeto kudeatzen dituzte.

Hauekpinakegin ezazu proba ero bezala, zehatzak mantentzen direla eta pisuari eusten diotela ziurtatzeko, nahiz eta gauzak berotu edo astindu egiten diren. Funtsean, egoera gogorra egiten denean ez uzteko eraikita daude.
