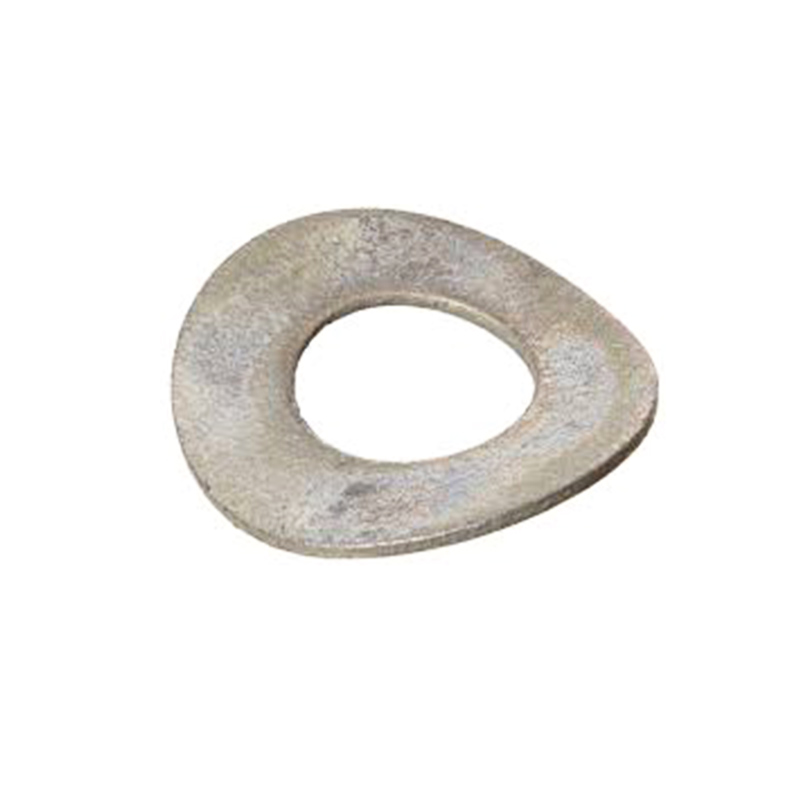

DIN 137A Zehaztapenak Malguki-zirrinda kurbatuak

Txinako Xiaoguo® fabrikak DIN 137A Zehaztapenak malguki kurbatuak ekoizten ditu. Materiala, gainazaleko tratamendu metodoa eta beste xehetasun batzuk aukeratu ditzakezu zure eskakizun zehatzak betetzeko. Jakin iezaguzu zure zehaztapen zehatzak: zure eskaera pertsonalizatua kudeatuko dugu zuretzako.

Bidali kontsulta

Produktuaren Deskribapena

DIN 137A Zehaztapenak Malguki-zirrinda kurbatuen lan-printzipioa metalaren deformazio elastikoan oinarritzen da.

（1）Doako egoera (ez dago instalatuta)

DIN 137A Zehaztapenak Malguki-zirrinda kurbatuak ez dira bere egoera naturalean lauak, baina arku-formako bultoa (uhin bakarra) edo uhin anitzak (uhin anitz) ditu. Une honetan, H altuera naturala du, junturaren t lodiera baino handiagoa dena.

（2）Konpresio prozesua (torlojuak estutzea)

Torlojuak edo azkoinak estutzen direnean, zirridelak torlojuaren burua/azkoinaren eta piezaren artean sartzen dira. Estu-indarra handitzen den heinean, arku-forma edo uhin-forma pixkanaka berdindu egiten da.

Muntatze- eta estutze-prozesuan zehar, torlojuaren beheko zatiak arku-formako egitura laua sakatzen du, eta, ondorioz, garbigailuak errebote-tentsio elastikoa sortzen du.

(3) Aurrekarga mantentzea (lan-egoera)

DIN 137A Zehaztapenak Malguki-zirrinda kurbatuak berdindu ondoren, bere jatorrizko arku formara itzuli nahi du beti. Indar zaharberritzaile hori etengabeko bultzada axial bihurtzen da, torlojuaren buruaren eta piezaren gainazalaren aurka sakatuz.

Estu ondoren, garbigailuak etengabeko alderantzizko tentsio elastikoa mantentzen du, torlojuaren buruaren eta konektaturiko osagaiaren gainazalean etengabe sakatuz.

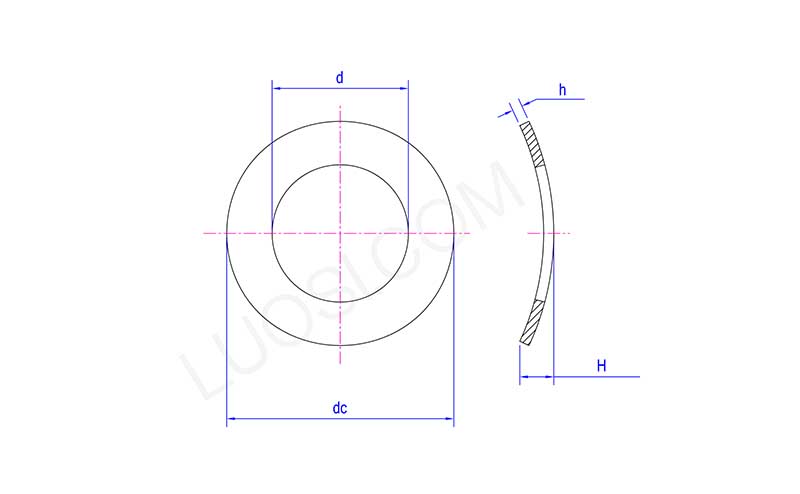

DIN 137A Specifications Curved Spring Washers

al	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Pertsonalizatutako DIN 137A Zehaztapenak Malguki kurbatuak

Xiaoguo®-k DIN 137A Zehaztapenak Malguki Zirbilgailuak pertsonalizatzeko aukera ematen dizu behar duzun bezala. Tamaina, uhin kopurua, materiala, gainazaleko akabera edo ontziratzea ere alda dezakezu. Horrela, garbigailu bakoitza zure diseinura egokitzen da.

（1）Barruko diametroa ID / Kanpo diametroa OD

M2tik M100era edo handiagoak, barruko zein kanpoko diametroak marrazkien arabera pertsonaliza daitezke.

Tamaina txikiko doitasun-tresnak (M2-M5), makineria astunak tamaina handikoak (M36-M100)

（2）Lodiera t

Tarte arrunta: 0,3 mm - 3,0 mm. Baldintza berezietarako, meheagoa edo lodiagoa izan daiteke.

Karga kontrola eta espazio axiala trinkoak direnean.

（3）Materialak

Malguki altzairua, altzairu herdoilgaitza A2/A4, 17-7 PH, fosforo brontzea, berilio kobrea, Inconel, etab.

Elastikotasun handiko erregularra, herdoilaren aurkakoa, tenperatura altua/leherketa-froga/ez-magnetikoa

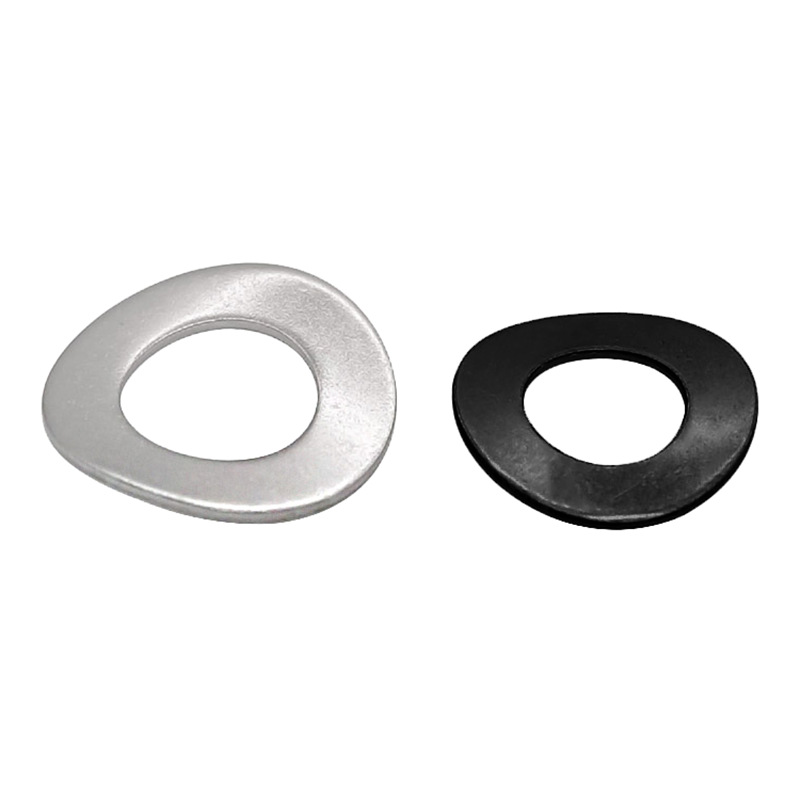

(4) Gainazaleko tratamendua

Galbanizazioa, Dacromet estaldura, Belztzea, Fosfatatzea, Niquelatzea, Pasibazioa, kromoaren pasibazio tribalentea, etab.

Herdoilaren aurkakoa, lubrifikazioa, isolamendua, marruskadura koefizientea hobetzea

(5) Enbalajea

Plastikozko poltsak + paperezko kaxak, etiketa pertsonalizatuak, ontziratze-kit mistoak, txikizkako kutxa txikiak, kanpoko kutxako barra-kodeak, etab.

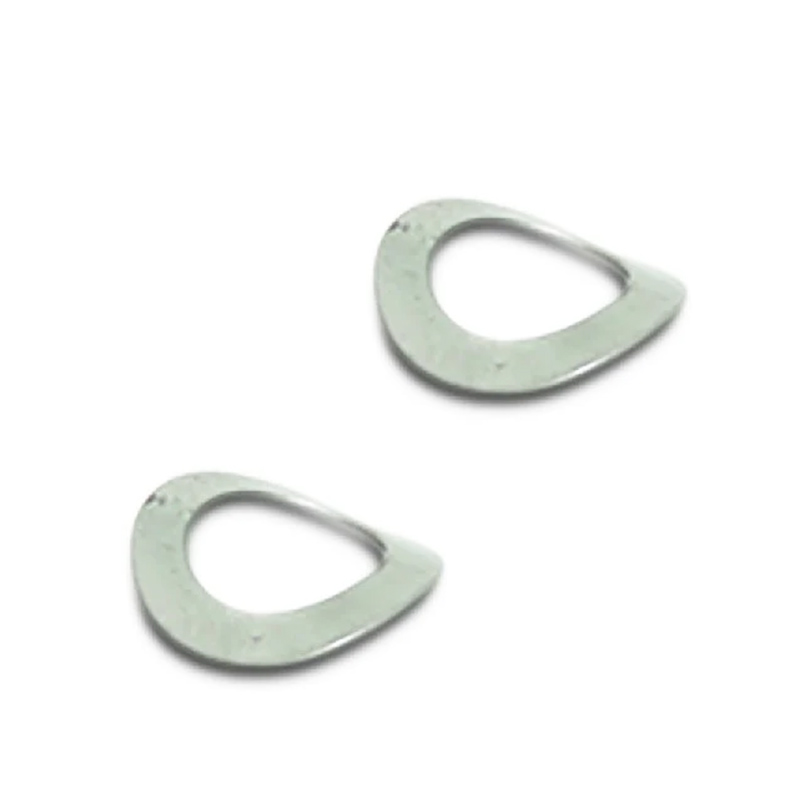

DIN 137A Specifications Curved Spring Washers
