DIN 571 Hex h. Lag Torlojuak zituen

Xiaoguo®DIN 571 Buru hexagonaleko torloju salduenak: hari lodiekin eta giltza gidatzeko buru hexagonaleko torloju gogorrak. Haririk gabeko giltzak artikulazioak estutzen ditu. Erosi deskontua eskaera handietan.

Bidali kontsulta

Produktuaren Deskribapena

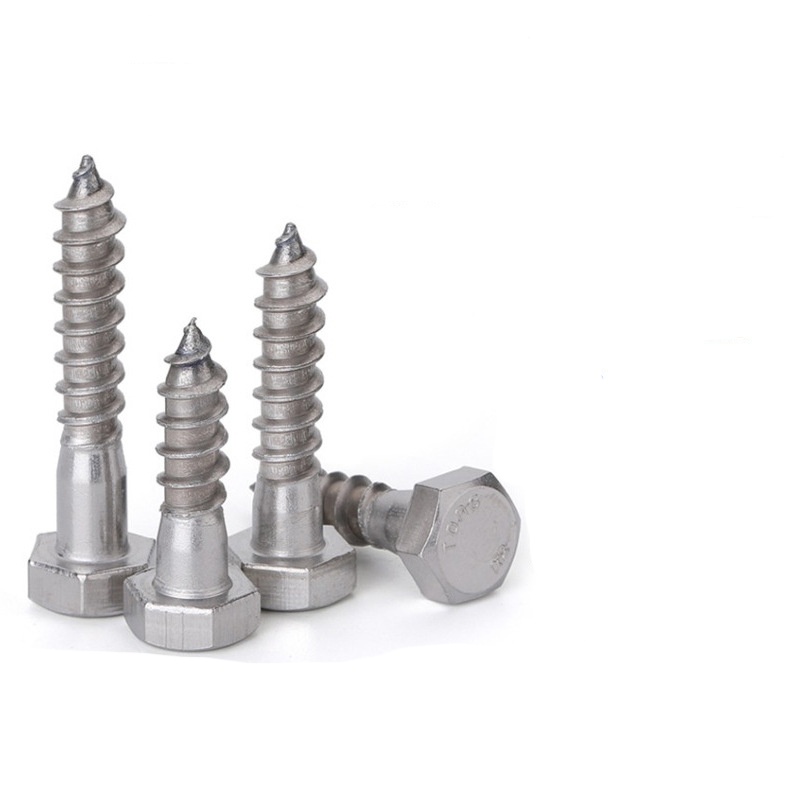

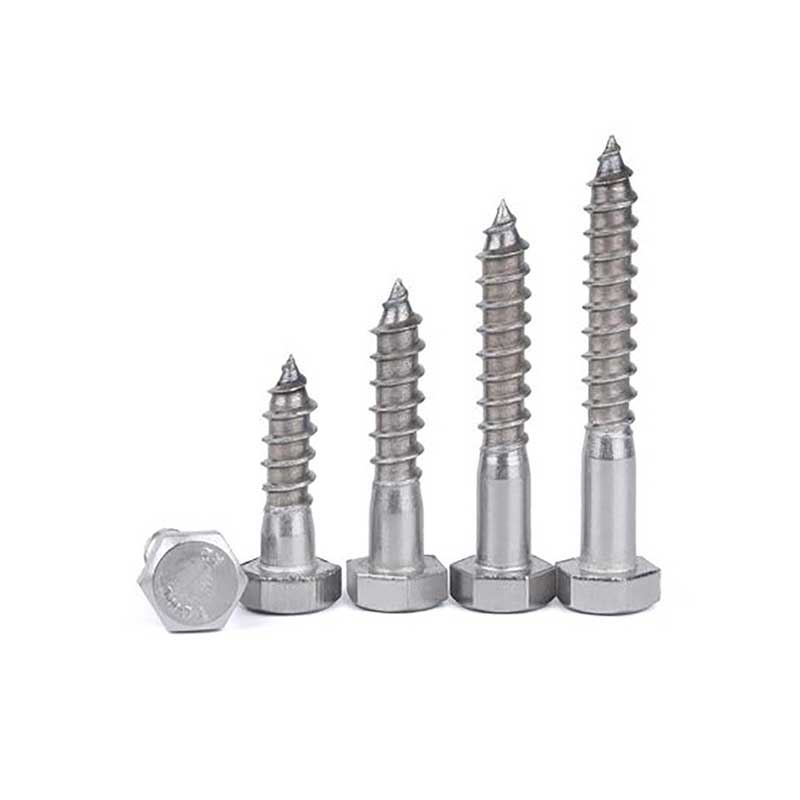

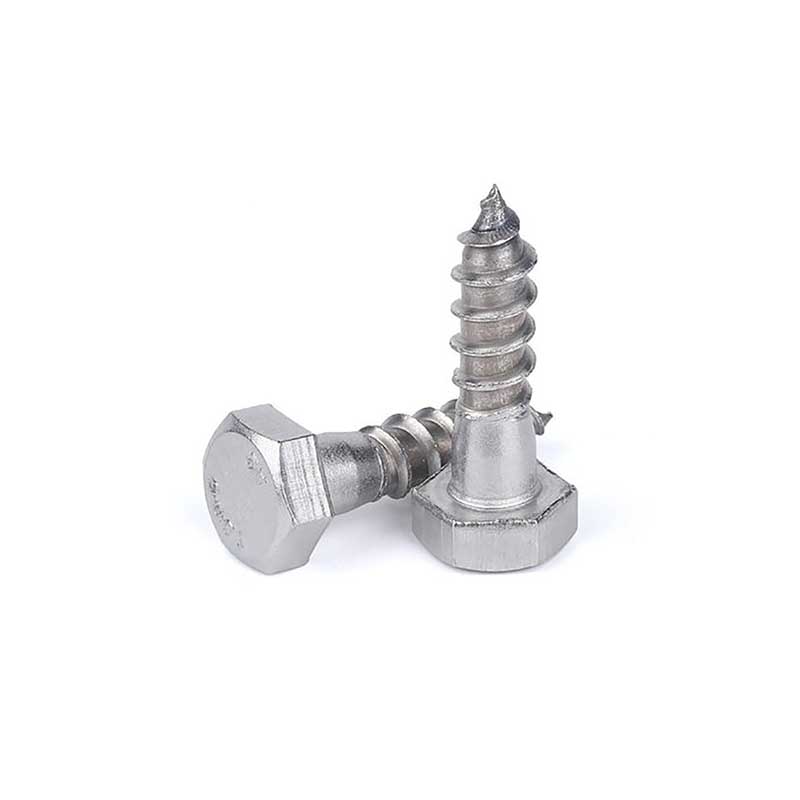

XiaoGuo fabrikatzailea duten DIN 571 buru hexagonaleko torlojuak, buru hexagonala, hortz lodiak dituen mutur hariztatua eta muturrean punta konikoa dituena. Buruaren kontrako aldeen neurriak zehaztapen estandarrekin bat datoz. Hariaren profila sakona da eta pasua zabala da. Hari partziala izan ohi da, buruaren ondoan haririk gabeko sekzioa duena, metalezko osagaiak edo ekipamendu astunak zurezko substratu batean finkatzeko erabiltzen dena.

Erabiltzen duzunean, aldez aurretik zuloak zulatzea beharrezkoa da, eta, ondoren, DIN 571 Hex head lag torlojuak sartu. Harien eta egur-zuntzen arteko lotura mekanikoak igoera eta ebakidura erresistentzia handia sortuko du. Materiala karbonozko altzairua edo altzairu herdoilgaitza izan ohi da. Karbono altzairuzko materialek gainazaleko tratamendua behar dute normalean.

DIN 571 Hex hHad Lag Screws

Egituraren Aurkezpena

DIN 571 Buru hexagonaleko torlojuak egurrezko konexio gogorrak egiteko bereziki diseinatutako finkagailuak dira. Haien egiturak hiru zati ditu: burua, hagatxoa eta punta. Zati hauek elkarrekin lan egiten dute erresistentzia handiko aingura lortzeko.

1.Buruaren egitura

Burua forma hexagonal estandarra da, DIN 571 neurrikoa. Bere altuera hariaren diametroaren % 60-70 da gutxi gorabehera. Forma hexagonal honek momen handia jartzen dizu irristatu gabe. Buruaren behealdea laua da, eta normalean garbigailu laua erabili behar duzu. Horrek presioa zabaltzen du eta burua egurra sartu ez dadin.

2.Hatz eta hari egitura

Hariak zurezko hari lodiak dira, hari metriko arruntak baino tarte zabalagoa dutenak. Ez dira bururaino korritzen; goiko aldean sekzio leun bat dago, torlojuaren luzeraren herenetik erdira. Hariaren gandorra nahiko zorrotza da eta erroa biribildua da. Horrek zurezko zuntzak mozten laguntzen du eta puntu ahulak saihesten ditu. Tiro leuna hariaren diametro bera da edo apur bat txikiagoa da.

3.Tiparen egitura

Punta kono-formakoa da, 30-45 gradu inguruko angelua duena. Ez da oso zorrotza, apur bat kamutsa baino. Aurrez egindako zulo batean hasten zarenean, puntak zuzen gidatzen ditu DIN 571 buru hexagonaleko torlojuak, okertu ez daitezen. Egur bigunetan, puntak zuntzak apur bat alde batera utz ditzake eta bere burua abiarazten lagun dezake. Baina egur gogorrean, batez ere gidatzen du; oraindik zulo pilotu bat egin behar duzu.

DIN 571 Hex hHad Lag Screws

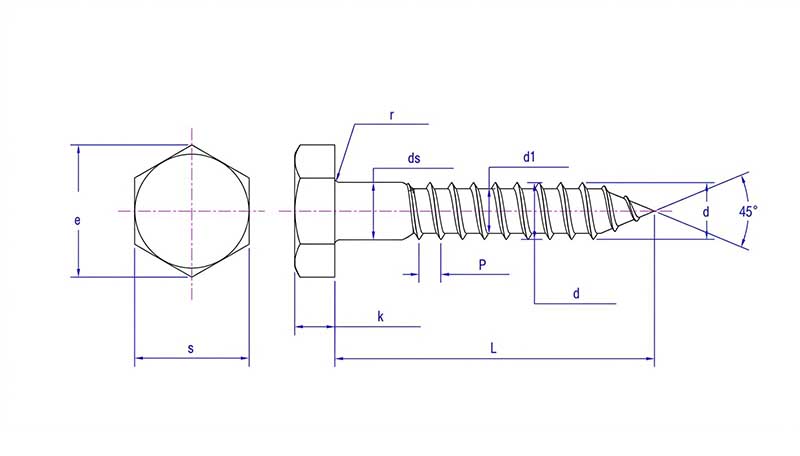

al	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 gehienez	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s gehienez	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e max	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k max	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r max	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
