A maila Karratu Buru Makina Bolt

Salgai dauden Xiaoguo® Grade A Square Head Machine Bolt-ek diseinu karratua du buru karratuarekin. Torsioaren aurkako blokeo mekanikoa lor dezakete, lan-ingurune zehatzetan segurtasun-mailak hobetu ditzakeena.

Bidali kontsulta

Produktuaren Deskribapena

Grade A Square Head Machine Bolt buru karratua duen finkagailu mota bat da. Buru karratu batez eta harizko haga sekzio batez osatuta dago. Normalean azkoin karratuekin edo hexagonalekin batera erabiltzen da, edo zuzenean hariztatutako zuloetan izorratu daiteke. Buru karratuko torlojuak XIX. mendetik XX. Azpiegituren eraikuntzan oso erabiliak ziren zubietan eta trenbideetan adibidez, forjatzeko erraztasunagatik eta tortsioaren aurkako errendimendu bikainagatik. Gaur egun, diseinuaren abantail bereziei esker, oraindik ere zeresana betetzen du makineria astunetan, trenbideetan, ekipamenduen mantentze-lanetan eta antzinako eraikinen zaharberritzean.

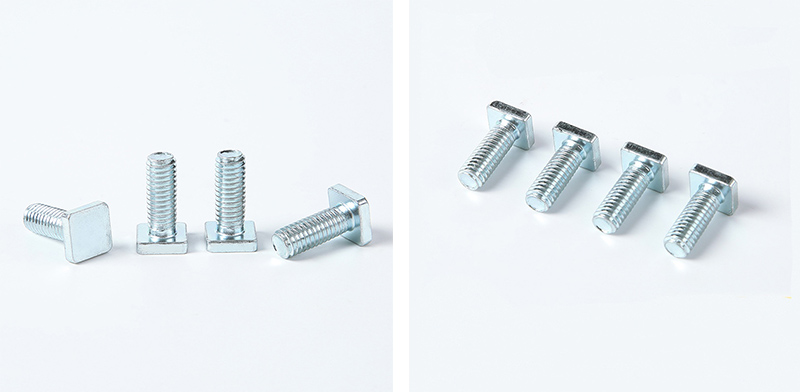

Grade A Square Head Machine Bolt

Egiturazko Ezaugarriak

A maila karratuko makina Torlojuaren egitura-ezaugarrien laburpena: Ezaugarri geometrikoen eta diseinu funtzionalaren arteko korrelazioa.

Egitura-osagaiak Funts nagusiak Funtzio nagusiak

Burua Karratu forma, kontrako alde zabalak, altuera handia. Momentu handiko transmisioa, irristatzearen aurkako funtzioa, muntaia itsurako egokia eta markak inprimatzeko erosoa eskaintzen du.

Lepoa Lepo laua (errotaren aurkakoa), brida (errodamendua), pin laburra (gida) Errotazioaren aurkako mekanikoa, piezaren gainazala babestea, zulo itsuaren gidaritza

Ardatzaren sekzioa Partzialki hariztatua (ardatz sekzio leuna) Zizaila-kargari eusten dio, kokapen zehatza ematen du eta harien tentsio-kontzentrazioa saihesten du.

Haridun zatia Batez ere hortz lodiak, tolerantzia 6g. Indar handiko konexioa, azkoinarekin modu fidagarrian lankidetzan.

Amaiera-mota Mutur laua / Txamflatua / Mutur zilindrikoa Instalazio-baldintza desberdinetarako egokia

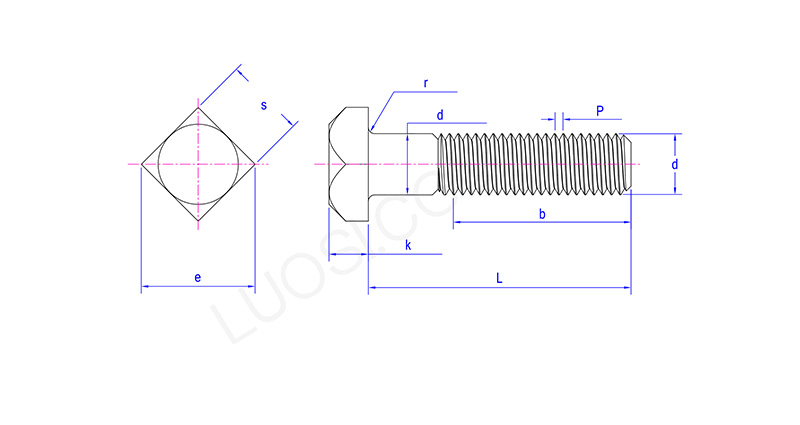

Grade A Square Head Machine Bolt

al	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds gehienez	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s gehienez	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Erabili aurretik prestaketak

Grade A Square Head Machine Bolt erabili aurretik, elementu hauek egiaztatzea gomendatzen dizugu.

（1）Berretsi torlojuaren zehaztapenak bat datozela

Hariaren zehaztapena: Ziurtatu buru karratuaren hariaren diametroa eta pasua bat datozen azkoinaren edo hari-zuloaren berdinak direla.

Luzera hautatzea: Torlojoaren luzerak azkoina estutu ondoren, 2 eta 3 hari osorik agerian geratzen dira torlojuaren amaieran.

Buruaren alboko neurriak: ziurtatu buru karratuaren zabalera erabiltzen den giltzaren irekiera-tamainarekin bat datorrela.

Indar-maila: hautatu behar den kalifikazio egokia.

(2) Ikuskatu piezaren zuloen posizioak

Zulo biribila vs zulo karratua: buru karratu arruntak zulo biribiletik pasa daitezke. Dena den, biraketa-kontrakoa behar bada, piezaren gainean zulo karraturako aurrez zulatutako instalazio-azalera egin beharko da, buru karratuaren lepoa sartu ahal izateko.

Diametro-perdoia: zulo biribilaren diametroak torlojuaren zurtoinaren diametroa baino 0,5 eta 1,0 mm handiagoa izan behar du.

Zuloaren izkina biribiltzea: A maila karratu-buruko makina-bolt-buruak piezaren gainazalean guztiz atxiki behar badu, zuloa biribildu edo abokatu egin behar da.

(3) Garbiketa eta lubrifikazioa

Kendu olio orbanak, burdinazko limadurak, estaldura zaharrak eta beste hondakin batzuk harietatik.

Altzairu herdoilgaitzezko materialetarako edo tenperatura altuko inguruneetarako, itsaspenaren aurkako agentea edo molibdeno disulfuroko koipe lubrifikatzailea aplikatzea gomendatzen da harietan.

Karbono altzairuzko torloju arruntetarako, olio kopuru txiki bat aplika daiteke marruskadura koefizientea murrizteko.
