Industriako Eraztun Eraztun estandarrak

Industriako Snap Rings Standard Snap Rings zirrikitu batean instalatzeko diseinatutako finkagailuak dira ardatz batean edo zulo batean osagaiak modu seguruan edukitzeko, eta Xiaoguo®-k hornikuntza-kate sendoa mantentzen du fabrikatzaileentzako eragiketa eta entrega egokiak bermatzeko.

Eredua:DIN 73130-1989

Bidali kontsulta

Produktuaren Deskribapena

Industriako Snap Eraztun estandarrak asko erabiltzen dira autoen transmisioetan, sistema aeroespazialetan eta industria-makinetan, batez ere piezak lekuan mantentzen onak direlako.

Gauza hauek garrantzitsuak dira errodamenduak, engranajeak eta bestelako piezak ardatzetan edo karkasen barruan eusteko. Bertsio honek bi perpausak batzen ditu eta "sinplifikatu" eta "bermatu" bezalako aditzak erabiltzen ditu. Hizkuntza zehatza eta arina da eta dokumentu tekniko gehienetarako egokia da.

Zerbitzu-bizitza luzatzeko, karbono handiko altzairua eta altzairu herdoilgaitza fabrikatzaileek produkzio-prozesuan erabili ohi dituzten bi material dira. Industria-estandar Eraztunak nahiko malguak dira ere: gauzak azkar mugitzen diren edo oso berotzen diren inguruneetan lan egin dezakete.

Produktuaren xehetasunak

Industriako Snap Eraztun estandarrak itxura zirkularra edo erdi-zirkularra du, mutur irekiekin. Diseinu-eginbide honek janzteko eta kentzeko erosotasuna asko hobetzen du, eta eguneroko erabileran janzteko eta kentzeko beharrak modu eraginkorragoan ase ditzake.

Helburuko zirrikituarekin doikuntza estua lortzeko, haien ebakidura (ebaki ondoren ikusten den forma) bereziki diseinatu eta ekoiztu da. Forma arruntek, esate baterako, ertz angeluzuzenak edo ertz biribilduak modu eraginkorrean hobetu dezakete.

Tamaina guztietakoak ere badaude: txiki-txikiak zehaztasun-tresnetarako, eta handiak makina astunetarako.

Diseinu sinplea da, baina ondo funtzionatzen du: ez dute leku handirik hartzen, baina hala ere euskarri erradial sendoa ematen dute (erdikotik ateratzen den euskarria da, piezak mugi ez daitezen).

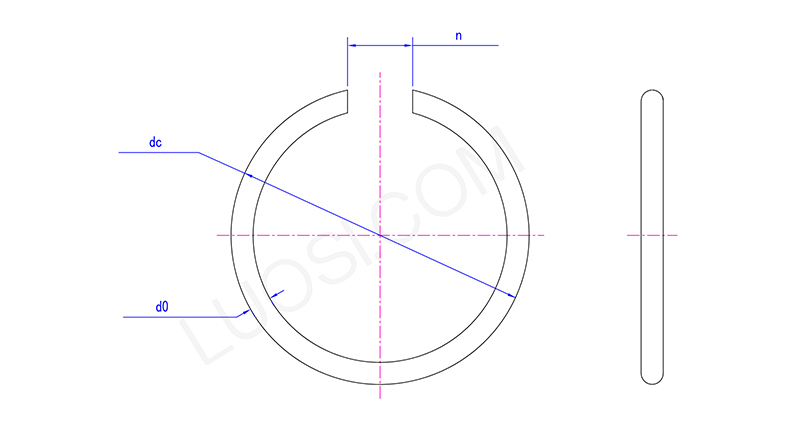

al	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 gehienez	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
dc max	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
dc min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n gehienez	1.5	2	2	2	2	2	2	2	2	2	2
n min	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Erabilitako materialak

Gure industriako eraztun estandarrak karbono handiko malguki altzairuz eginak dira, sendotasun eta iraunkortasun handiagoa lortzeko. Korrosioarekiko erresistentzia bikaina lortzeko, Industriako Eraztun Eraztunak altzairu herdoilgaitzezkoak (adibidez, 302/304) eta fosforozko brontzea bezalako beste material batzuk eskaintzen ditugu, ingurune gogorretan iraupena bermatuz.
