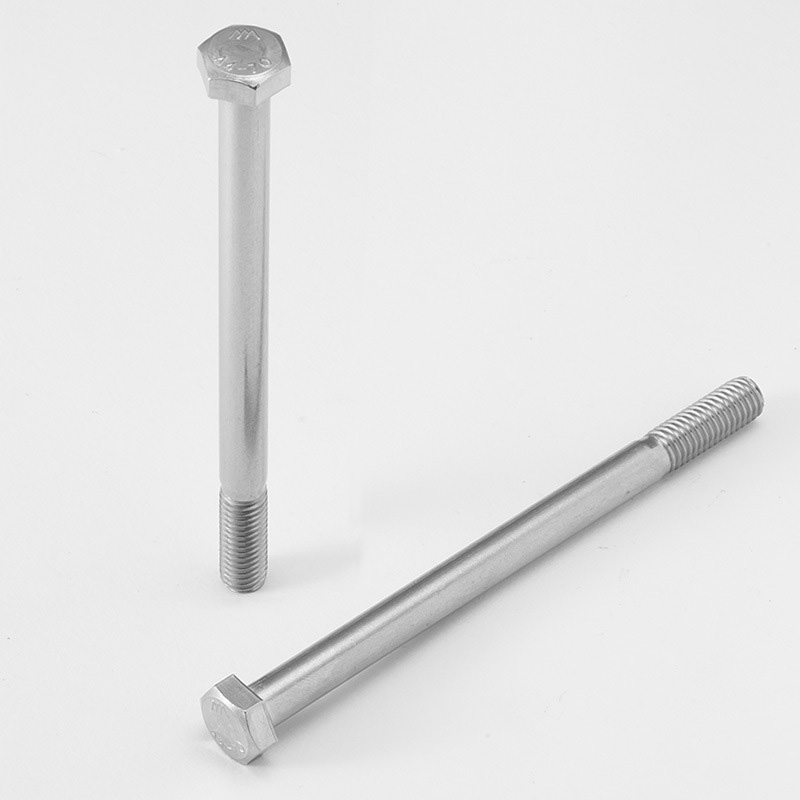

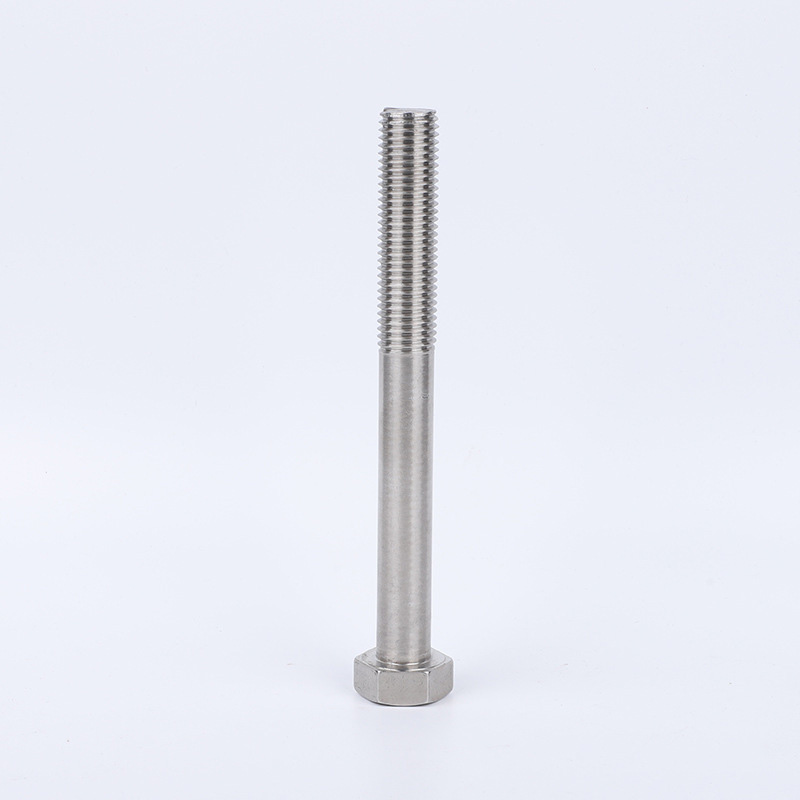

Metriko Hexagono Buru Aingura Bolt

Hexagonoko buruko aingura-torloju metrikoak erabil daitezke egitura altzairuzko habeak eta zutabeak ziurtatzeko. Zentral elektrikoen instalazioetan erabiltzen dira eta industria-zentraletan ere erabil daitezke egitura-euskarrietarako. Xiaoguo®-k inbentario nahikoa du fabrikan eta soltean eska daiteke.

Bidali kontsulta

Produktuaren Deskribapena

Hexagono-buru metrikoko aingura-boltaren mutur bat hariztutako torlojua da, eta beste muturra hexagonal arrunta da. Erosoa da giltza bezalako tresnekin erraz estutzea edo askatzea, eta hainbat objektu irmo finkatu ditzake. BS 7419-1991 ezartzeko arauak betetzen dituzte.

Produktuaren parametroak

al	M16	M20	M24	M30	M36	M42	M48	M56	M64
P	2	2.5	3	3.5	4	4.5	5	5.5	6
b gehienez	122	127.5	133	140.5	148	155.5	163	172.5	182
b min	116	120	124	130	136	142	148	156	164
da max	18.7	24.4	28.4	35.4	42.4	48.6	56.6	67	75
ds max	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
ds min	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8
e min	26.17	32.95	39.55	50.85	60.79	71.3	82.6	93.56	104.86
k min	9.25	11.6	14.1	17.65	21.45	24.95	28.95	33.75	38.75
k max	10.75	13.4	15.9	19.75	23.55	27.05	31.05	36.25	41.25
r min	0.6	0.8	0.8	1	1	1.2	1.6	2	2
s gehienez	24	30	36	46	55	65	75	85	95
s min	23.16	29.16	35	45	53.8	63.1	73.1	82.8	92.8

Aplikazioa

1.Ainguratzeko torloju hexagonal hauek egitura altzairuzko habeak eta zutabeak ainguratzeko erabiltzen dira. I-habea edo zutabea hormigoizko zimendu batean instalatzean, konexio segurua behar da. Hormigoi hezean sartuta daude mutur hariztatua gora begira. Hormigoia ezarri ondoren, altzairuzko oinarri-plaka bat jartzen da torlojuen gainean. Erabili giltza bat torlojua behetik tinko estutzeko, eta aldi berean, goiko azkoina estutzen baduzu, barra hormigoiari ondo estutzeko.

2.Hexagono-buruko aingura-bolt metrikoa potentzia instalazioak instalatzeko erabiltzen da. Esate baterako, zerbitzu-zutoinetan transformadoreen euskarriak instalatzeak edo azpiestazioetan ekipoak finkatzeko beharrezkoa da energia-instalazio horiek hainbat ingurunetan segurtasunez eta egonkortasunez funtziona dezaketela ziurtatzeko eta potentzia-transmisioaren aurrerapen normala bermatzeko.

3.Aingura-bolt hau industria-lantegien eraikuntzan ere erabiltzen da. Altzairuzko habeak, altzairuzko trukak eta abar lotzeko erabil daiteke plantaren altzairuzko egituraren markoa eraikitzean. Planta barruko ekipoen funtzionamenduak sortutako bibrazioari, teilatuaren pisuari, etab. jasan ditzake eta egitura-euskarri sendoa eman diezaioke plantari.

Parametroak

Erraza instalatzen

Hexagonoko buru metrikoko aingura-torlojua erraz instalatzen da eta konexio sendoa du. Sartu torlojuaren zatia aurrez zulatutako zuloan eta estutu azkoin batekin osatzeko. Intxaurra estutzen denean, torlojuaren eta azkoinaren artean sortutako marruskadura-indarrak irmo eusten die konektatutako objektuei. Buru hexagonalak ematen duen momentu egonkorrak askatzea saihestu dezake eta konexioaren egonkortasuna mantentzen du epe luzeko erabileran ere.
