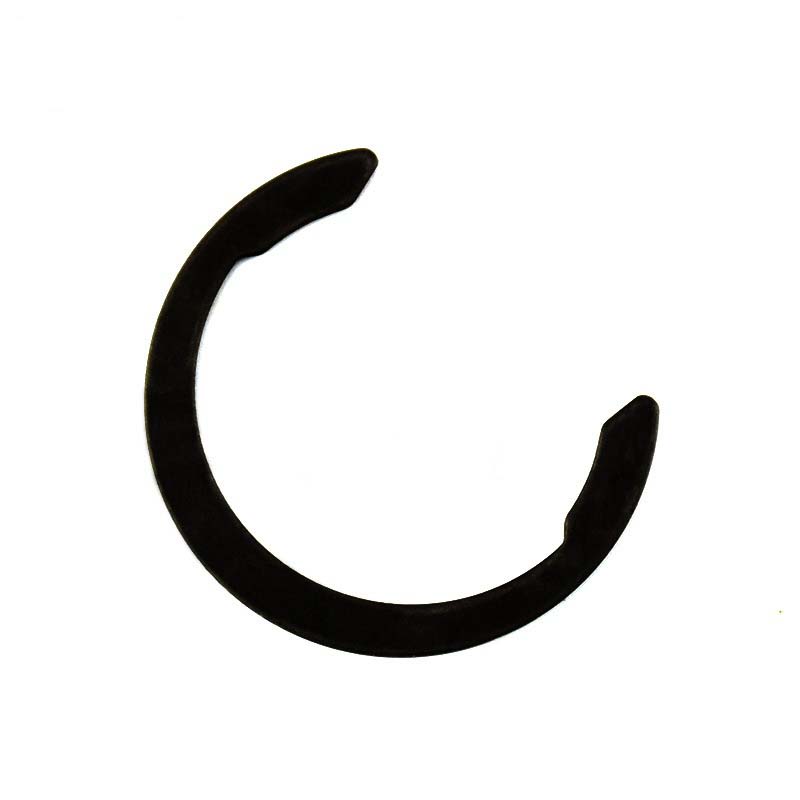

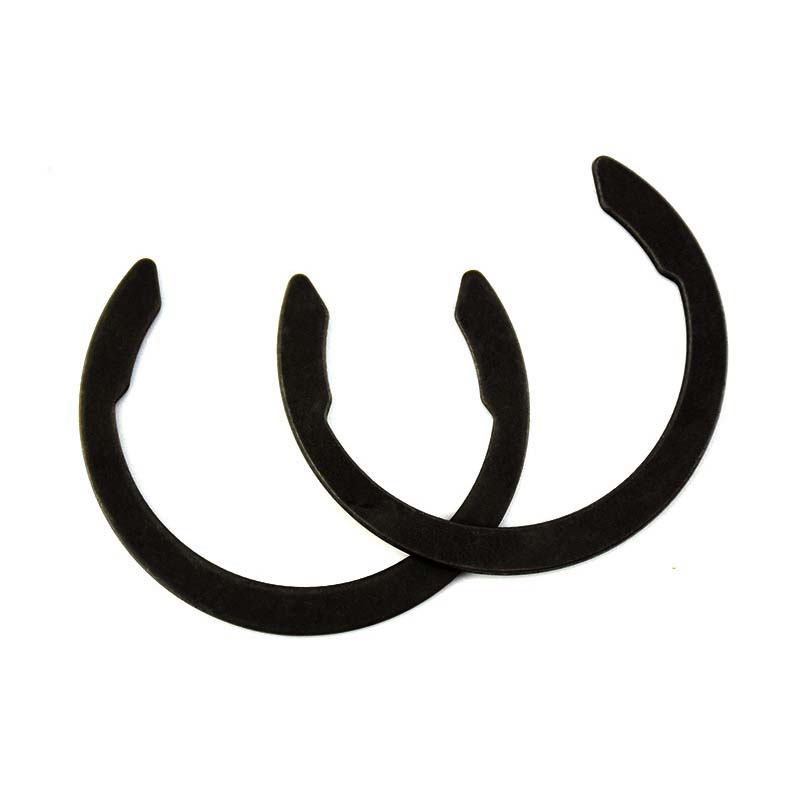

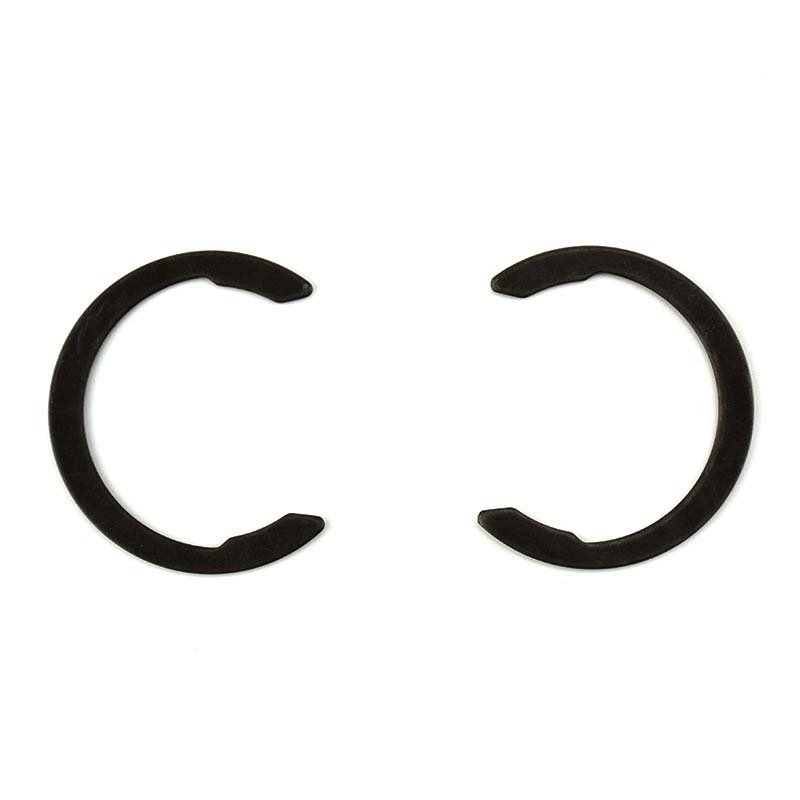

Udaberriaren euste-eraztun metrikoa

Udaberriaren euste-eraztun metrikoak bulego publikoen tamainakoak dira eta tamaina estandarrak behar diren lekuetan erabiltzeko egokiak dira. Zenbait sistema mekaniko eta automoziotan erabili ohi dira.Xiaoguo®-k automobilgintza eta aeroespazial sektoreekin elkarlanean aritzen da korrosioarekiko erresistenteak diren lokailuak garatzeko.

Eredua:BS 3673-3-1-2011

Bidali kontsulta

Produktuaren Deskribapena

Udaberriaren euste-eraztun metrikoak karbono handiko altzairuz edo altzairu herdoilgaitzez egin ohi dira, hala nola ASTM A313. Karbonozko altzairuak indartsuagoak dira (asko indartsuagoak bezala, 2.100 MPa arte), altzairu herdoilgaitzak hobeak dira herdoiltzen edo herdoiltzen ez daitezen. Aleazioak bero-tratatuz gero, gehiago irauten dute eta higadura hobeto maneiatzen dute. Imanetan itsasten ez diren edo bero zoroa har dezaketen gauzak behar dituzun lanetarako, fosforo brontzea edo Inconel® bezalako gauzak erabiliko dituzte. Erabiltzen dituzten material guztiak proba mordoa egiten dituzte ISO 8750-8752 zehaztapenak betetzen dituztela egiaztatzeko.

Aplikazioa

Udaberriaren euste-eraztun metrikoak oso ohikoak dira autoen transmisioetan, motor elektrikoetan eta sistema hidraulikoetan. Ponpetan errotoreen ardatzak eusteko, errodamenduak garraiatzaileen konfigurazioetan mantentzeko eta pistoi-pinak motorretan blokeatzeko erabiltzen dira. Aeroespazialean, turbinaren zatietan eta lurreratzeko trenetan aurkituko dituzu. Kontsumo elektronikoan ere erabilgarriak dira, non gailu txikietako osagaiak konpontzen laguntzen baitute. Ingeniariek malgukiak eusteko eraztunak erabiltzen dituzte piezak fidagarritasunean egoteko behar dituztenean, batez ere hutsegiteak gertatu ezin diren sistema garrantzitsuetan.

Tamaina

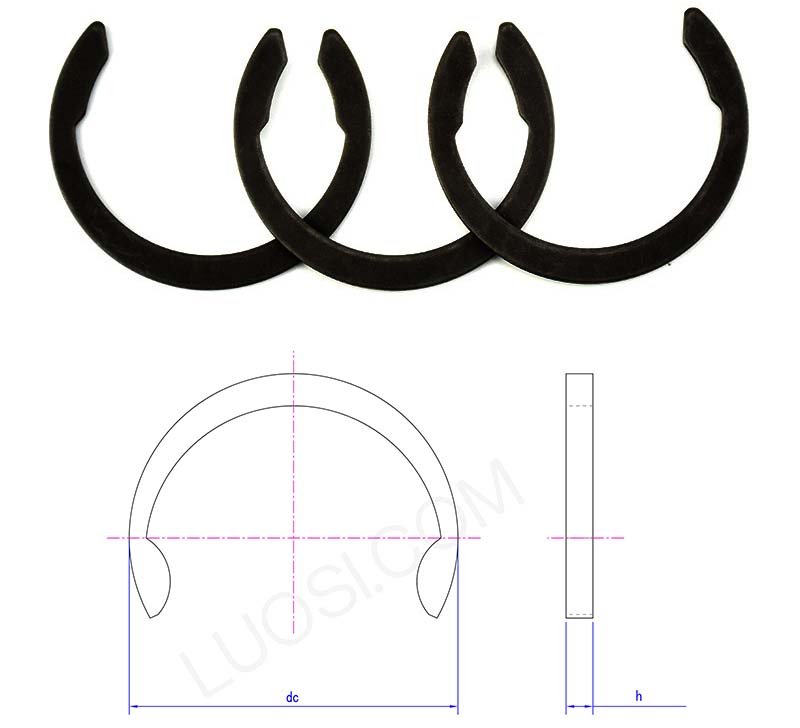

Metric spring retaining rings

al	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

G: Nola zehazten dut nire aplikaziorako malguki eusteko eraztun metrikoen tamaina eta mota egokia?

A: Udaberriaren eusteko eraztun metriko egokia aukeratzea zirrikituaren diametroarekin, ardatzaren diametroarekin edo zuloen diametroarekin eta jasan behar duen kargarekin bat etortzea da. Arreta handiz neurtu behar duzu muntatzeko zirrikituaren zabalera, sakonera eta diametroa. Desberdintasun txikiek ere piezak behar bezala ez konpontzea eragin dezakete. Aukeratu tamaina zure erabilera kasu zehatzaren edo proiektuaren zehaztapenen arabera, DIN 471/472 edo ANSI B27.1 bezalako tamaina estandarrak. Instalazio pertsonalizatua behar baduzu, jakinarazi iezaguzu instalazioaren tenperatura, karga mugitzen den ala geldirik dagoen, eta ingurumen-baldintzak (hezea, hautsa, etab.), eta zure beharretara egokituko dugu. Udaberriko euste-eraztunak indar erradial edo indar axial zehatzetarako fabrikatzen dira, beraz, euste-eraztunaren karga-ahalmenak zure proiektuaren beharrizanak betetzen dituen egiaztatu behar duzu. Laguntza teknikoa, zerbitzu bakarra eskain dezakegu eta euste-eraztunen haustura goiztiarra murrizteko.
