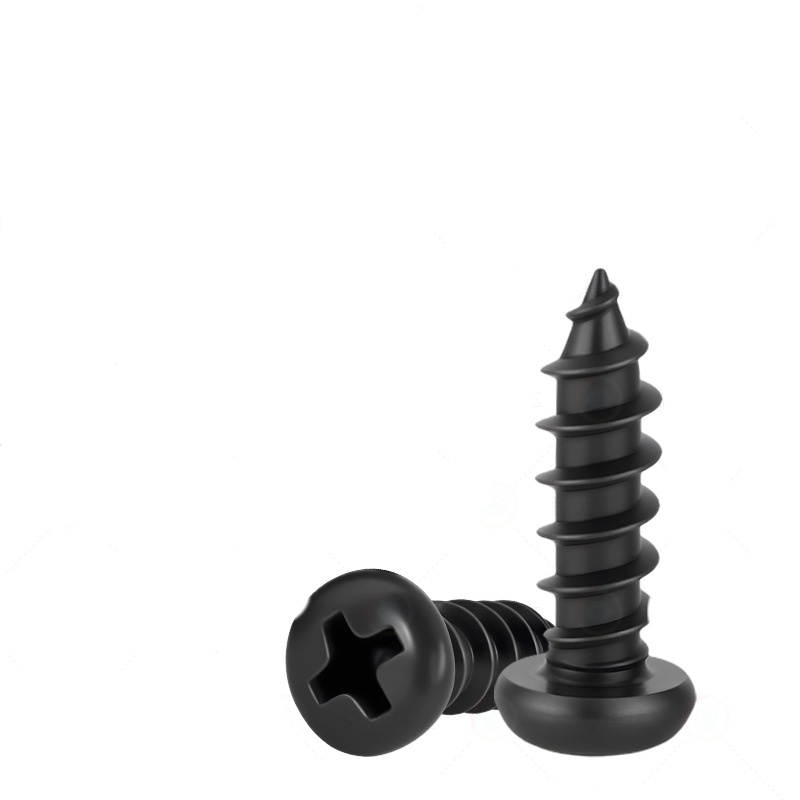

Pan Head Cross Recess Tapping Torlojua

Xiaoguo® Pan buru gurutzatua txorrotatze-torlojua Txina oso erabilia da altzarietan, automobilgintzan eta aparatu elektrikoen muntaian. Diseinuaren diseinuak erraz instalatzen du. Bere hari diseinuarekin eta punta konikoarekin, ez du aurretiazko kolperik behar. Blokeatzeko efektu segurua lortzen du eta modu eraginkorrean askatzea saihesten du.

Bidali kontsulta

Produktuaren Deskribapena

Fabrikatzailearen gurutze-buruaXiaoguo®oso ohikoa den torloju mota bat da.Bere burua disko lau baten forma du, gurutze formako zirrikitu batekin. Arteka hori gurutze-buruko bihurkin baten bidez estutu daiteke. Bere ezaugarririk bereizgarriena da ez duela piezaren hariak aldez aurretik zulatzea behar; egin behar duzun guztia da tamaina egokiko zulo bat zulatu metalezko plaka batean, plastikozko piezan edo egurrean, eta besterik gabe torloju.

Automatikoki "tailatuko" ditu dagozkion barne hariak zuloan eta modu seguruan helduko dira. Pan buru gurutze-erreskadura-torlojuak oso erabiliak dira itxitura elektrikoen eraikuntzan, automozioen barrualdean, altzarien muntaian eta hardware osagaien konexio azkarrean. Bereziki egokiak dira ekoizpen masiboko lerroetan bihurkin elektrikoak erabiliz instalatzeko.

Pan Head Cross Recess Tapping Screw

Lan-printzipioa

Pan-buruko gurutze-hutsuneko torloju baten funtzionamendu-printzipioa metalezko plastikozko deformazioan edo ebaketa apur batean oinarritzen da, lotzen diren materialen propietateen eta torlojuaren isatsaren diseinuaren arabera.

Aurrez fabrikatutako beheko zuloa

Torloju auto-tapatzaileak erabili aurretik, zulo pilotu bat zulatu edo zulatu behar da konektatutako osagaian. Beheko zuloaren funtzioa torlojuak gidatzea eta materialaren fluxurako espazioa kontrolatzea da.

Osatu barruko haria

Pan-buruko gurutze-txosna-torlojua biratu eta axialki aurreratzen denean, punta konikoa beheko zuloan sartzen den lehena da, zuloaren irekieraren hedapen apur bat eraginez. Haria beheko zuloaren diametroa baino handiagoa denez, hari hortzek konpresio erradiala egingo dute zuloaren hormaren materialaren gainean.

Blokeatzeko etapa

Torlojua guztiz sartuta dagoenean, konpresioaz edo ebaketaz osatutako hariztaturiko zirrikitua torlojuaren harizarekin lerrokatzen da. Lotutako materialak errebote apur bat jasaten du muga elastikoan, torloju-hariak estuki helduz eta marruskadura-erresistentzia handia sortuz. Marruskadura-indar honek biei eragiten die aldi berean, bibrazioarekin torlojua bere kabuz askatzea edo kanpoko indarraz saihestuz.

Pan Head Cross Recess Tapping Screw

Ohiko galderak

（1）Zenbat lodiera altzairuzko xaflatan izorratu daiteke?

Gomendatzen da konektatutako altzairuzko plaken lodiera torlojuen diametro nominala baino handiagoa ez izatea. Material bigunak, hala nola plastikoa eta egurra, behar bezala loditu daitezke.

（2）Zergatik sentitzen da bihurritzean pare handia dagoela eta iltzea apurtzen duela ere?

Kausa eta irtenbide posibleak:

Beheko zuloa txikiegia da → Egoki handitu behar da

Instalazio-momentu gehiegi → Biraketa-abiadura murriztu

（3）Zein da zure eskaera gutxieneko kantitatea (MOQ)?

Pan Head Cross Recess Tapping Torlojuaren zehaztapen estandarra 10.000 - 50.000 pieza gutxi gorabehera.

Pan Head Cross Recess Tapping Screw

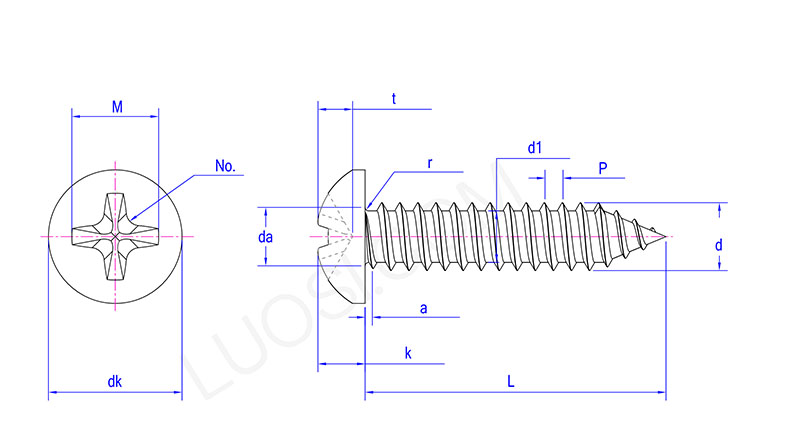

al	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
gehienez bat	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Ez.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 gehienez	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
