Proiekzio-soldadura-zuloak

Proiekzio-soldadura-zuloek irtengune txikiak dituzte. Soldadura prozesuan, urtu egingo dira eta metalezko gainazalarekin lotura sendoa sortuko dute. Automobilgintzako osagaietan, marko metalikoetan edo etxetresna elektrikoen muntaketetan aplikagarriak dira. Xiaoguo® fabrika guztiz hornituta dago eta eskaerak jasotzeko gai da.

Eredua:JIS B1195-1994

Bidali kontsulta

Produktuaren Deskribapena

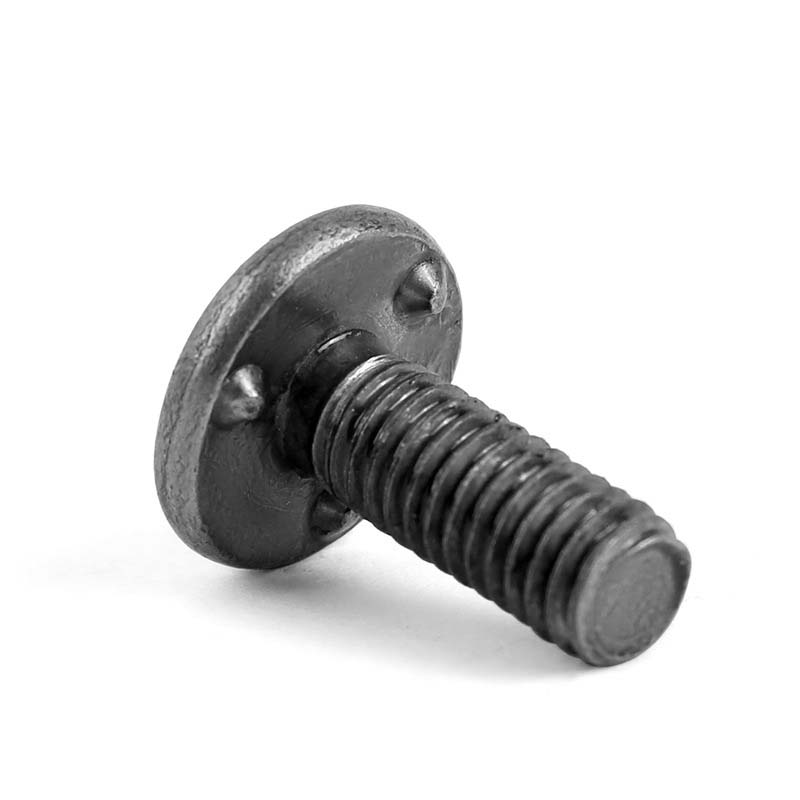

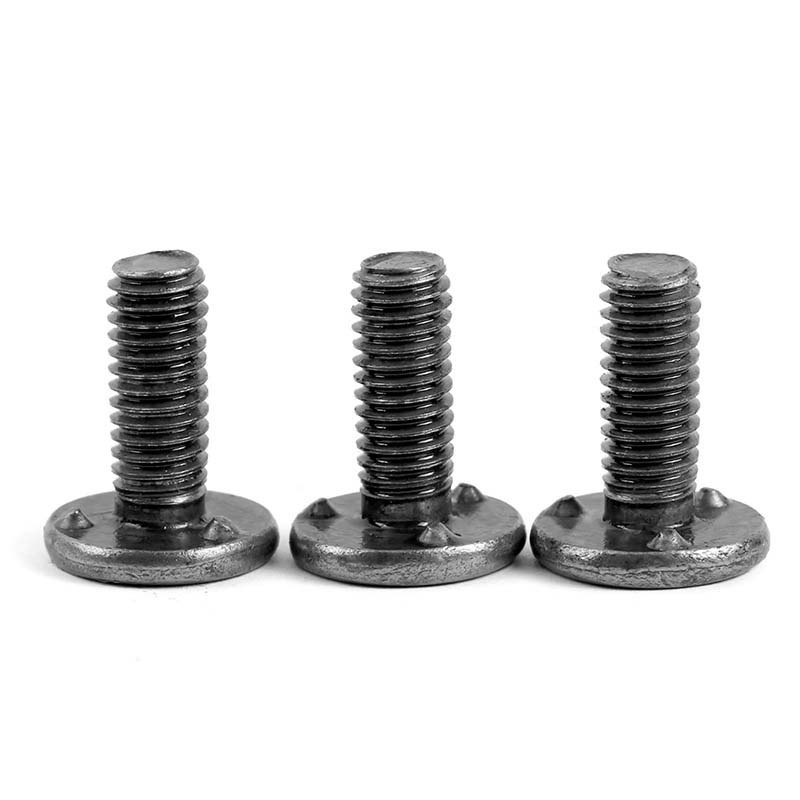

Proiekzio-soldadura-zuloak, batez ere, torloju batez eta goi-egitura bereziko buru batez osatuta daude. Fruitu lehorrak edo barruko hariak dituzten beste osagai batzuekin konbina daitezke. Irtengune hauek zilindriko, eraztun-formako edo beste forma zehatz batzuez osatuta egon daitezke.

Ezaugarriak eta aplikazioak

Soldadura-buruaren buruko irtengune bereziek buru azpian 3 irtengunerekin korronte-kontzentrazio zehatza ahalbidetzen dute soldatzerakoan, soldadura prozesu egonkorra eta fidagarria bermatuz eta soldadura kalitatea nabarmen bermatuz. Irtenguneetan dagoen indar kontzentratua dela eta, soldaduraren beste ataletan inpaktu termikoa nahiko txikia da soldadura garaian, eta horrek soldadutzaren jatorrizko errendimendua eta itxura ondo mantendu ditzake eta ez du gehiegizko deformazio edo kalterik eragingo soldaduragatik.

Proiekzio-soldadura-zuloak soldatzeko errazak eta oso sendoak dira. Korrontea buruaren zati irtenean kontzentratzen da, eta azkar konektatzen du stud pieza piezarekin. Metodo hau soldadura metodo arrunta baino askoz eraginkorragoa da. Posizionamendu-funtzio propioa du. Instalazioan, ez da kokatzea eragiketa konplexurik behar. Posizio zuzena automatikoki aurki dezake, instalazio denbora nabarmen aurreztuz.

Proiekzio azpiko soldadura torlojuak gailu elektronikoen maskorrak muntatzeko erabiltzen dira. Esate baterako, ordenagailuen mainframes, telefono mugikorreko karkasak eta tablet ordenagailuen karkasak bezalako produktuen muntaketan, funtsezko zeregina dute. Osagaiak, hala nola, disko gogorreko euskarria, elikatze-iturriaren finkatze-markoa eta haizagailuaren euskarria baso nagusiaren karkasaren barruan instalatzean, lehenik eta behin, lotu itzazu kaxa-zorroan dagozkion posizioetan eta, ondoren, konpondu osagarri hauek torlojuen hariak erabiliz.

Proiekzio soldadura zutoinak eraikuntza altzairuzko egituren eraikuntzan erabiltzen dira. Fabrikak, biltegiak, estadioak, zubiak eta abar bezalako egituretarako, altzairuzko habeen eta altzairuzko zutabeen arteko lotura-nodoetan erabili ohi dira. Lehenik eta behin, zutabeak altzairuzko habeen edo altzairuzko zutabeen muturretara soldatzen dira, eta, ondoren, altzairuzko habeak eta altzairuzko zutabeak elkarrekin lotzen dira torlojuen edo konektatzeko beste osagai batzuen bidez.

Produktuaren parametroak

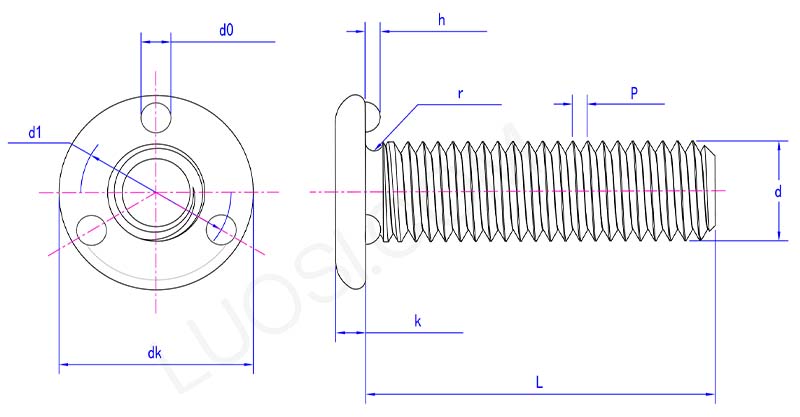

projection weld studs parameter

al	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k max	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r max	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 gehienez	1.75	2.25	2.75	3.25	4.25	4.25
d0 min	1.25	1.75	2.25	2.75	3.75	3.75
h max	0.8	0.8	0.9	0.9	1.1	1.1
h min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
