Buru abokatu zirrikitudun egurrezko torlojua

Xiaoguo® fabrikak ekoitzitako egurrezko buru zirrikitudun torlojua guztiz txukun egon daiteke egurrean bat datorren zulagailu batekin erabiltzen denean. Modu honetan, finkatzeko zatia ezkutuan geratzen da eta amaitutako elementuak txukun itxura ematen du.

Bidali kontsulta

Produktuaren Deskribapena

Egurrezko torloju zirrikitu bat buru koniko batekin (90°-ko angeluarekin) eta goialdean zirrikituzko zirrikitu bat duen egurra lantzeko finkagailu mota bat da. Burua guztiz txerta daiteke egurreko aurrez moztutako zulo konikoetan, eta estutu ondoren, burua zuraren gainazalarekin edo apur bat beherago egongo da. Torlojuaren gorputzak zurezko hari sakonak eta lodiak ditu, eta buztana buru punta konikoa da. Zuzenean egurra torlojutu daiteke (zura gogor edo diametro handietarako, zulo bat aurrez zulatzea gomendatzen da). Egurrezko torloju zirrikitu hau aproposa da gainazal laua behar duten egurrezko produktuak konektatzeko eta finkatzeko.

Ingelesezko izena	Buru abokatu zirrikitudun egurrezko torlojua
Estandar komunak	DIN 97
Buru mota	Abokatua / Buru Laua
Zirrikitu mota	Zirrikitua
Hari mota	Egur haria (lodia, sakona)
Aholku formularioa	Buru zulatzaile konikoa

Slotted Countersunk Head Wood Self Tapping Screw

Egiturazko ezaugarriak

Slotted Countersunk Head Wood Self Tapping Torlojuaren egitura ezaugarriak bost zatitan aurkeztuko dira.

Buruaren egitura

1.Buruaren forma: Konikoa, inbutu forma bezala, normalean 90°-ko kono-angelua duena. Buruaren goiko gainazala laua da, eta alboak inklinatuta daude.

2. Buruaren dimentsioa: Buruaren kanpoko diametroa torlojuaren hariaren diametroa 1,8 eta 2,2 aldiz handiagoa da, eta buruaren altuera hariaren diametroa 0,5 eta 0,6 aldiz ingurukoa da.

3.Buruaren erabilera: zuraren buru zirrikitudun hau lotu ondoren, torloju-buru osoa egurreko aurrez egindako zulo konikoetan sartzen da. Egurrezko gainazalaren azpian edo apur bat azpian geratzen da eta ez da irtengo.

Zirrikitu zuzenaren diseinua

1.Drive mota zirrikitu zuzena da. Ildoa erditik bi aldeetara zuzen doa.

2.Slot zabalera 0,6 mm eta 2,0 mm bitartekoa da, zirrikituaren sakonera 0,3 mm eta 0,8 mm bitartekoa da. Zirrikituaren bi muturrak ertz biribilekin eginda daude.

3. Zirrikituaren ezaugarriak: buru lauko bihurkin ohikoenaren bidez bultzatu daiteke.

Hagaxka egitura

1.Rod forma: hari osoa eta hari partzialetan banatzen da.

Hariaren egitura

1.Thread mota: Egurrezko haria tipikoa, ez ohiko hari mekanikoa.

2.Profila: hortz-profilaren angelua 60°-koa da gutxi gorabehera, baina hortzaren punta oso zorrotza da eta hortzaren oinarriak arku trantsizio leuna du.

3.Hortzen tartea: zabal samarra.

Tip egitura

1.Tuparen forma: punta konikoa, gutxi gorabehera 30°–45°-ko konoarekin. Punta ez da oso zorrotza; horren ordez, oso azalera laua edo buru biribila du.

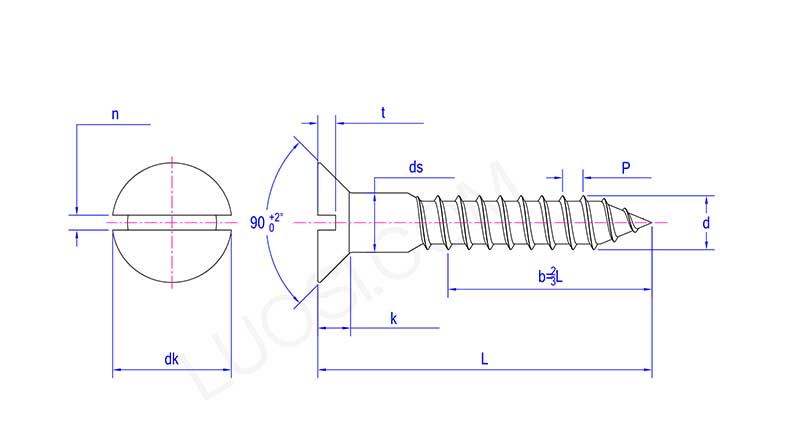

Slotted Countersunk Head Wood Self Tapping Screw

al	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n gehienez	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
