T3 Mota Proiekzioa Soldadura-Takona

T3 motako proiekzio-soldadura-zuloak puntu-soldadurarako bereziki diseinatuta daude. Haien irtengune txikiak urtu eta metalezko gainazalarekin lotzen dira. Automobilgintzako osagaietarako, marko elektrikoetarako edo metalezko paneletarako egokiak dira. Xiaoguo® fabrikak stock zabala du.

Eredua:IFI 148-2-2002

Bidali kontsulta

Produktuaren Deskribapena

T3 motako proiekzio-soldadura-zuloak soldadurarako eta finkatzeko erabiltzen den konexio-pieza mota bat dira. Bere luzera osoan hariak dituen metalezko haga bat da, eta buruan hainbat irtengune txiki daude, soldadura prozesuan funtsezkoak direnak. Hainbat luzera ere eskuragarri daude.

Aplikazioaren Ezaugarriak

T3 proiekzio soldadura kamioien panel herdoilduak konpontzeko erabiltzen dira. Mantentze-prozesua erraztu dezakete. Lotu oinarrizko plaka meheari. Punta herdoilaren bidez erre daiteke, soldadura segurua lortuz. Gida-errail finko berria zuloan zuzenean finkatu daiteke torlojuen bidez. Ez dago zuloak zulatu beharrik edo intxaurrak instalatu beharrik.

T3 motako proiekzio-soldadura-zuloak aluminiozko itsas gida-errailak fabrikatzeko erabiltzen dira. Itsas aleazioetarako egokiak dira eta korrosioaren aurkako gida-errail-euskarri gisa erabil daitezke. Tenperatura baxuko ezarpena erabiliz, soldadura egin daiteke kroskoaren albotik okertu gabe. Torloju altzairu herdoilgaitzezko gida-erraila goiko bizkarreko torlojuaren gainean. Gatz-sprayarekiko erresistenteagoa da hariztutako junturak baino. Zulaketak ez du isuririk eragingo.

T3 motako proiekzio-soldadura-zuloak erabiltzen dira metalezko eskailerak sendotzeko. Harrapatzeko zerrendak gehitzeko erabil daitezke. Solda ezazu 6 hazbetez behin behatzaren bidez. Lotu irristagaitzaren aurkako kautxua torlojuari zuzenean torlojuekin. Puntu bidezko soldadura eskailera zaharretako oxido-geruzara sar daiteke. OSHA irristagaitzaren aurkako proba gainditu dezake lixatu beharrik gabe.

Type T3 projection weld stud parameter

al	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k max	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 gehienez	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Produktuen Ezaugarri

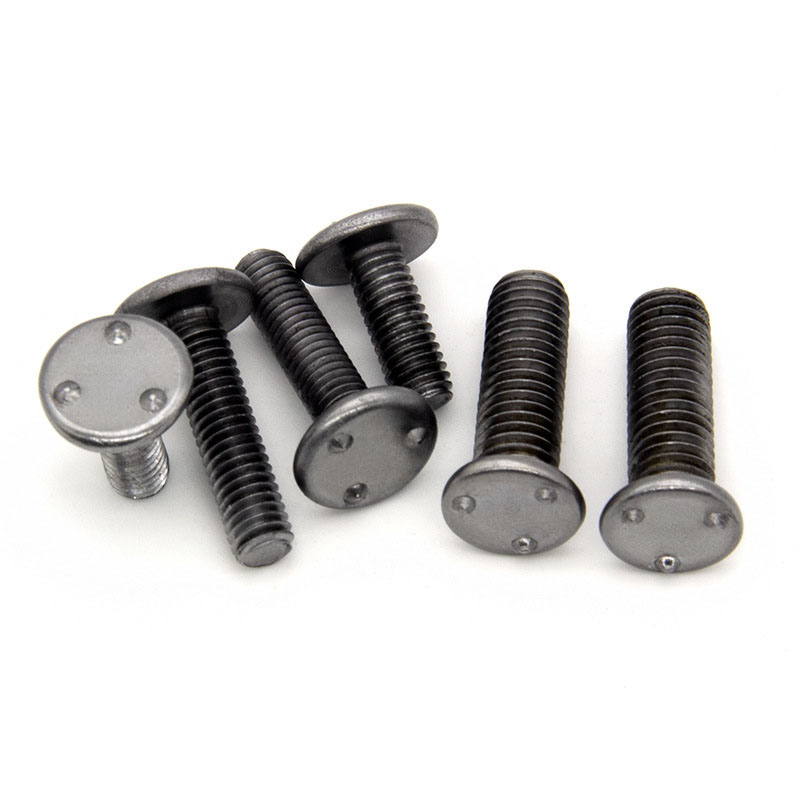

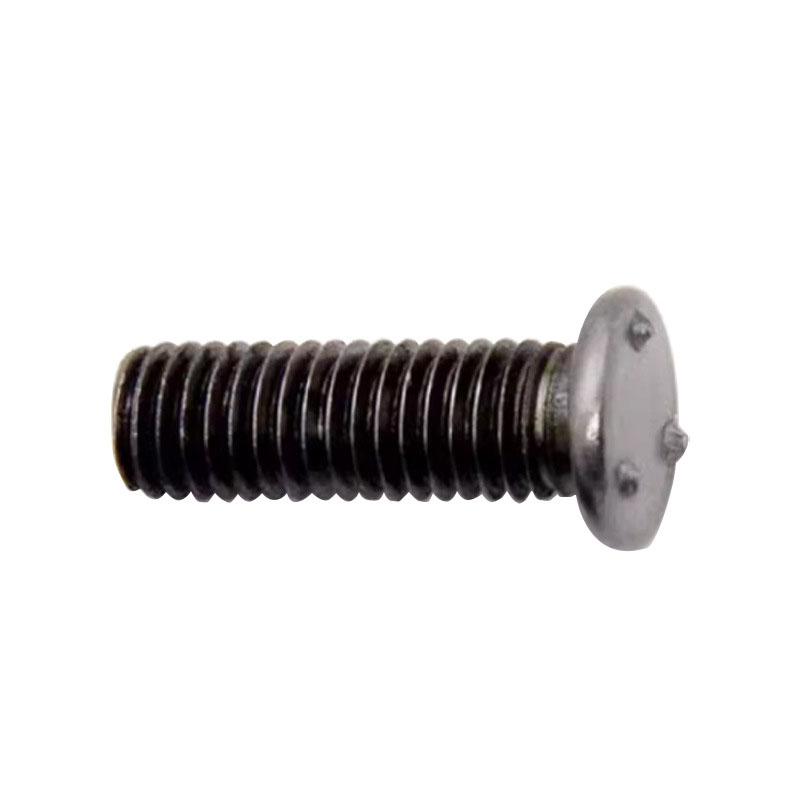

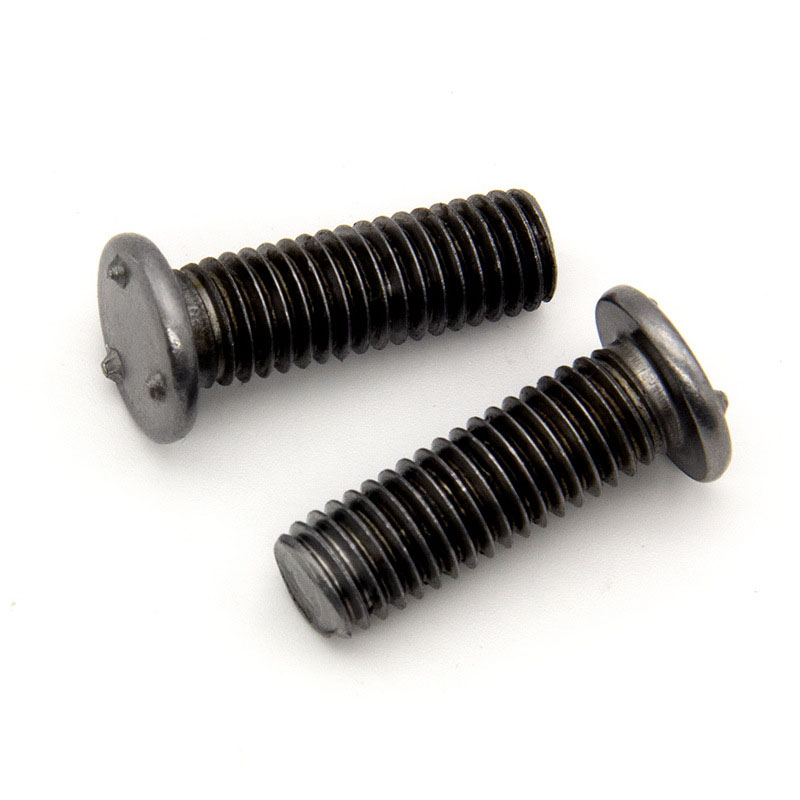

T3 motako proiekzio-soldadura-zuloen ezaugarririk bereizgarriena buruan dagoen diseinu irtena da. Irtenguneak tamaina uniformekoak dira eta soldadura bitartean piezaren gainazala zehatz-mehatz kontaktuan jar dezakete. Korrontea igarotzen denean, beroa irtenguneetan kontzentratzen da, eta piezarekin urtu eta fusionatzen dira. Soldaduraren ondoren, hariztatutako zutabea eta pieza estu lotuta daude ia hutsunerik gabe.
