Mota UR Proiekzioa Soldadura Studs

Xiaoguo® hornitzaileak ekoitzitako UR proiekzio-soldadura-puntuek IFI 148-4-2002 arauak betetzen dituzte. Fabrikazio-plantetan, metalezko osagai lodiak konektatzeko erabiltzen dira normalean, eta osagai horien soldadura seguruak berebiziko garrantzia du. Doako laginak eskain ditzakegu.

Eredua:IFI 148-4-2002

Bidali kontsulta

Produktuaren Deskribapena

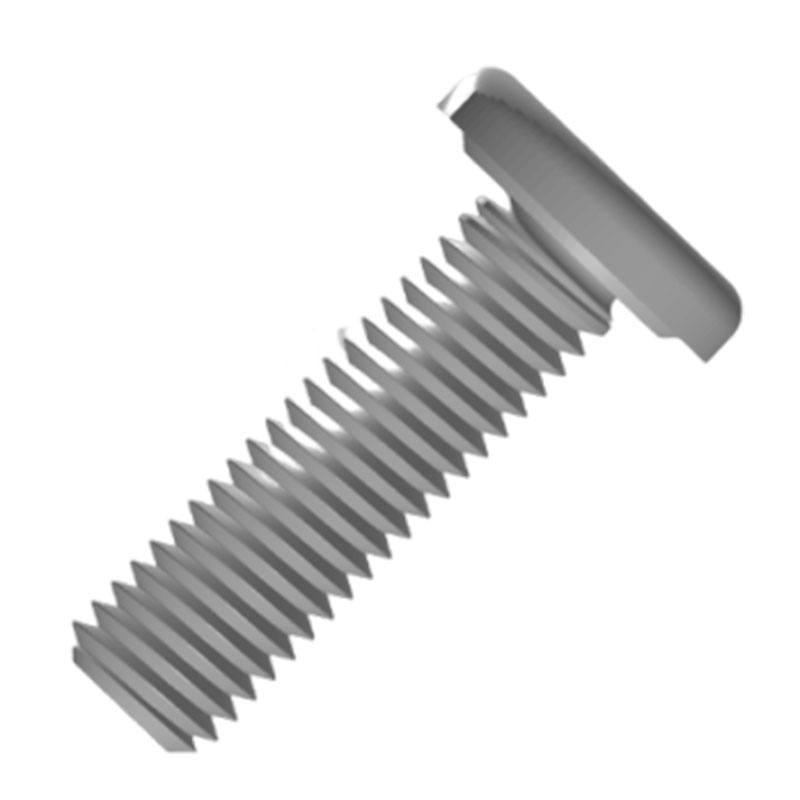

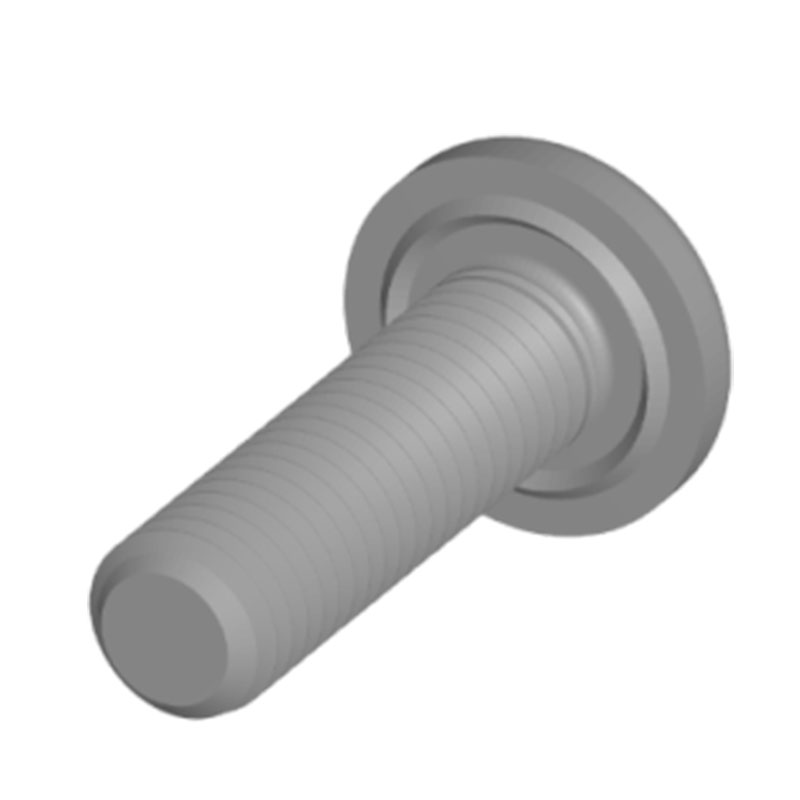

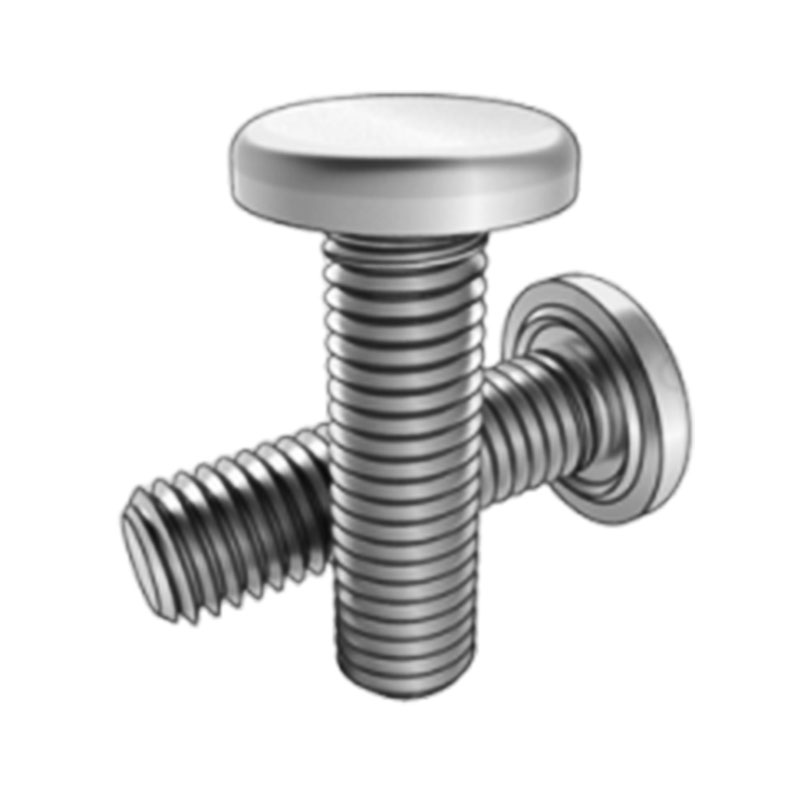

UR motako proiekzioko soldadura zutoinek buru lau zirkular handia dute, gainazal leun eta lauarekin, eta horrek kontaktu-eremua handitu dezake konektatutako osagaiaren azalerarekin. Plaka meheen eta osagai apaingarrien konexioan erabili ohi dira.

Produktuaren Ezaugarriak

Puntu obalatua duten guztiz hariztatutako zutoinek, funtsean, hari osoa zeharkatzen dute, mutur bat apurka-apurka buru obalo batera estutzen dela. Gida bat bezalakoa da, zuloak zuloetara leunki gidatzen ditu instalazioan. Horrek esan nahi du litekeena gutxiago duzula piezen hariak kaltetzea, batez ere eskuz edo espazio estuetan jarduten duzunean. Erabili intxaur estandarra beste muturrean.

Soldadura amaitu ondoren, UR motako proiekzioko soldadura-zuloek erresistentzia handiko konexioa osatzen dute piezarekin, trakzio-indar handiak, ebakidura-indarrak eta bibrazioak jasateko gai dena. Epe luzerako erabileran ere, kanpoko indarren edo ekipoen bibrazioen menpe egonez gero, nekez askatu edo erortzen da, hala nola altzairuzko habeen eta altzairuzko zutabeen arteko lotura-nodoen soldaduran, eraikuntza altzairuzko egituretan, eta horrek eraikinaren egituraren egonkortasuna berma dezake.

UR proiekzioko soldadura zurtoinen harizta prozesatzeko zehaztasuna handia da. Ondo eta leunki moldatzen dira azkoin estandarrekin edo barne-hariak dituzten osagaiekin, eta ez da arazorik izango instalazioan itsastea edo haria irristatzea bezalako arazorik. Horrek bermatzen du hurrengo beste osagai batzuen instalazioa erraztasun eta zehaztasunarekin burutu daitekeela, eta horrela muntaia-kalitate orokorra hobetzen da.

UR motako proiekzioko soldadura-zuloak oso errazak dira eta ez dute kokapen prozesu konplexurik behar. Soldadura-prozesuan zehar, bere buruan altxatutako diseinu bereziak soldadura-pieza azkar atxikitzen du. Soldadura-ekipoa piztutakoan, altxatutako zatia azkar urtzen da, eta soldadura-piezaren gainean tinko soldatzen du. Horrek nabarmen murrizten du instalazio-denbora eta ekoizpen-eraginkortasuna hobetzen du.

Produktuaren parametroak

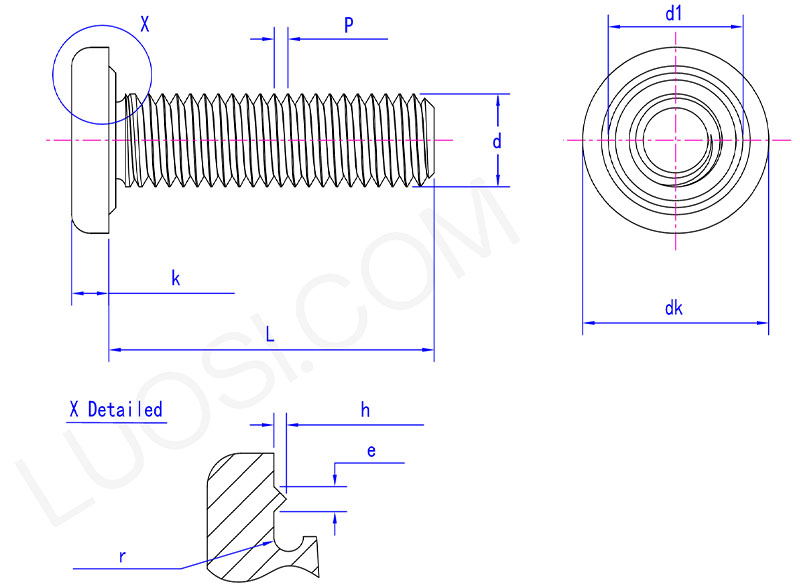

Type UR projection weld stud parameter

al	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
