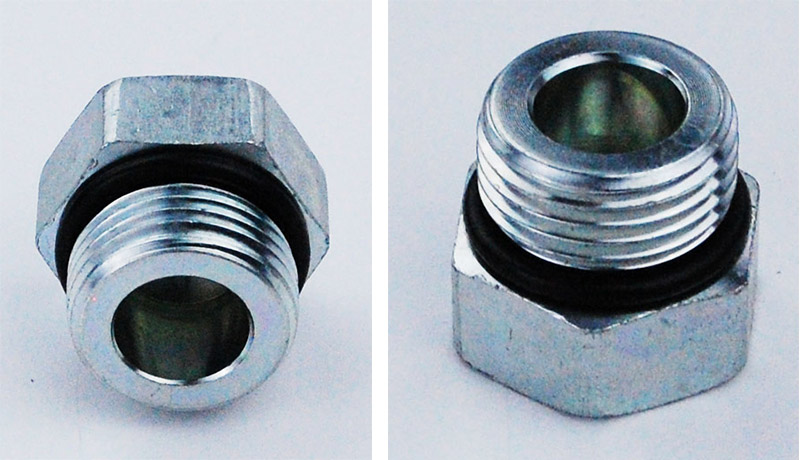

1/4 BSP Male Hex Head Captive Seal

1/4 BSP Male Hex Head Captive Seal sistema hidraulikoko olioa edo ikuskapen atakak blokeatzeko erabiltzen den pieza txiki bat da. Zehaztapena 1/4 hazbeteko BSP kanpoko haria da (hau da, G1/4"), eta burua kanpoko hexagono bat da. Giltza arrunt bat erabiliz estutu daiteke. Berezitasuna da autoblokeatzeko zigilatzeko eraztun batekin datorrela.

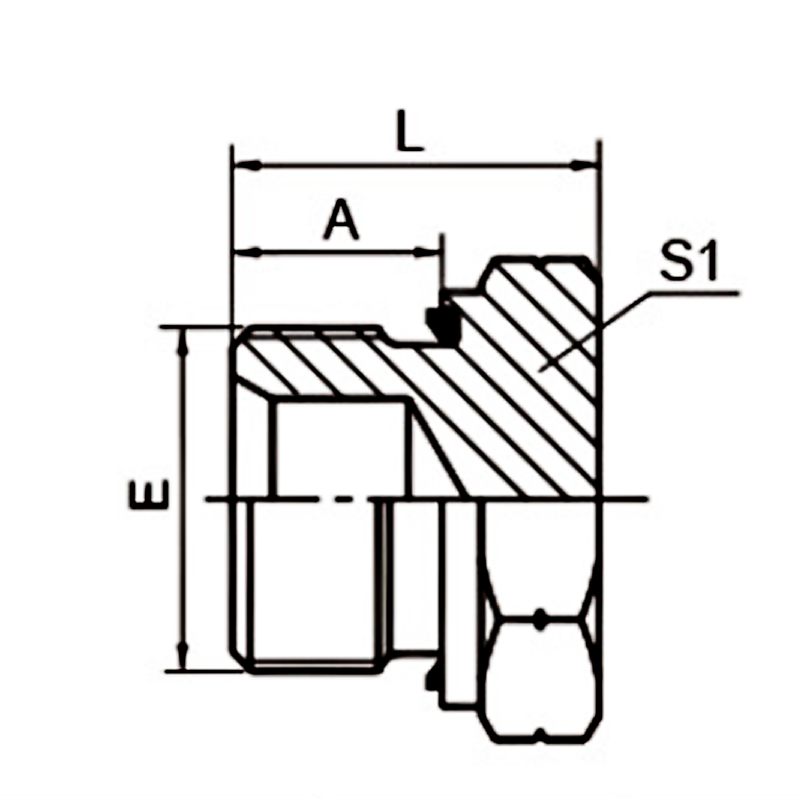

Zehaztapen Teknikoak

1/4 BSP Male Hex Head Captive Seal-arekin erlazionatutako parametro hauek erreferentziarako soilik dira. Datu zehatzak alda daitezke zehaztapenen arabera.

Proiektua	Balioa
Hariaren zehaztapena	G1/4" (BSPP)
Hexagonoaren ertzaren zabalera	Normalean 19 mm
Hariaren luzera	12-15 mm inguru
Laneko presio maximoa	Gehienez 350-400 bar
Funtzionamendu-tenperatura (NBR)	-40°C eta +120°C artean
Funtzionamendu-tenperatura (FKM)	-15°C eta +200°C artean
Materiala	Karbono altzairua (galbanizatua / nikelatua), altzairu herdoilgaitza 304/316L, letoia

Ezaugarri nagusiak

(1) Buruaren forma hexagonala

Oinarri irekiko giltza arrunt bat edo zuloko giltza erabiliz estutu daiteke. Eragiketa erraza da.

Kanpoko forma hexagonalak barneko forma hexagonalak baino estutze indar handiagoa jasan dezake, eta litekeena da burua irrist egitea edo kaltetzea.

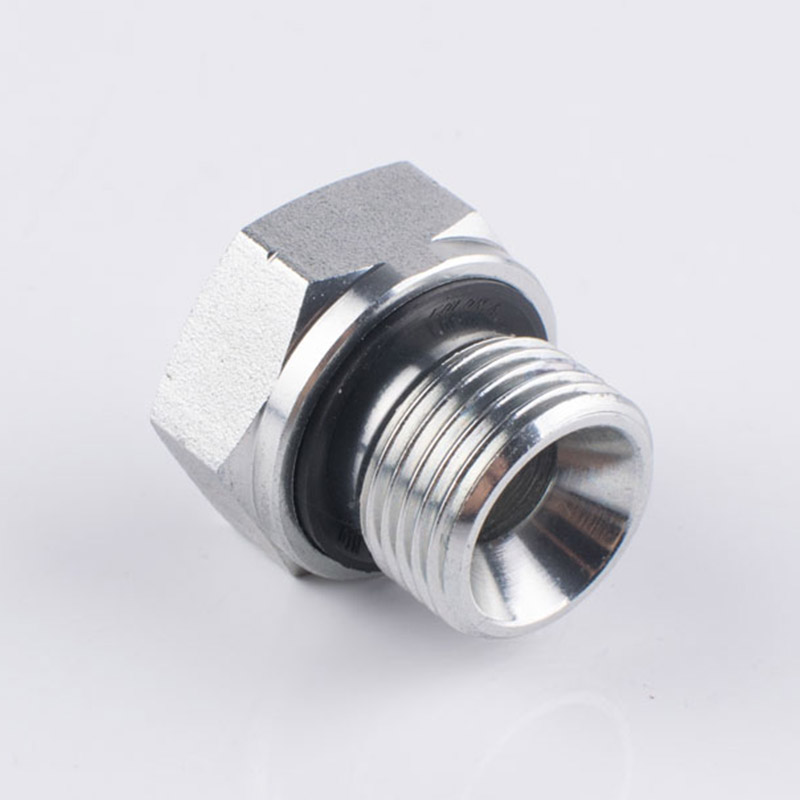

(2) Askapenaren aurkako zigilatzeko eraztun integratua

Zigilatzeko eraztuna 1/4 BSP Male Hex Head Captive Sealaren amaierako aurpegiko zirrikituan finkatzen da eta ez da eroriko edo aldatuko.

Instalazioan zehar ez da juntura bereizirik behar, ezta lehengaien zinta biltzea edo zigilatzailea aplikatzea ere.

(3) Amaiera aurpegiko zigilua, errendimendu fidagarria eta ihesaren aurkakoa bermatuz

Estu ondoren, zigilatzeko eraztuna ondo sakatzen da 1/4 BSP Male Hex Head Captive Seal-aren eta olioaren irteerako planoaren amaierako aurpegiaren artean, horrela zigilu bat osatuz.

Ez du hariaren zehaztasunak eragiten.

（4）Material aukera zabala

Karbono altzairuaren galvanizazioa: Errentagarria.

304/316L altzairu herdoilgaitza: korrosioarekiko erresistentea, itsas, kimiko eta elikadura inguruneetarako egokia.

Brontzea: Ur, gas edo presio baxuko olio zirkuituetarako egokia.

Nazioarteko estandarrak betetzea

Tamaina nazioarteko estandarrekin bat dator eta hainbat ekipamendu mekanikorekin batera erabil daiteke.

(5) Instalatzeko eta mantentzeko erraza

Lehenik eta behin, torloju ezazu eskuz hariak behar bezala lerrokatuta daudela ziurtatzeko. Ondoren, erabili giltza bat estutzeko.

Desmuntatu eta muntatu ondoren, zigilatzeko eraztuna hondatzen ez den bitartean, berrerabili daiteke.

（6）Identifikazioa argia da.

Buru hexagonalaren goiko gainazalean "G1/4" edo "1/4" zigilatuta egon ohi da, eta hori lekuan bertan identifikatzeko egokia da.
