12 puntuko brida-torlojua

Eskatu berehala Xiaoguo® 12 puntuko brida-torlojua soltean. Produktu honek 12 puntuko buru diseinu berezia du eta 12,9 graduko aleazio-altzairuz egina dago, tenplaketa- eta tenplaketa-prozesuak jasan dituena, 1200 MPa gainditzen duen azken trakzio-erresistentzia duena, motorraren pieza astunetan erabiltzeko egokia.

Bidali kontsulta

Produktuaren Deskribapena

12 puntuko brida torlojua errendimendu handiko finkagailu bat da, hamabi izkin dituen burua eta behealdean brida euskarri handitua duen gainazal batekin. Bere buruaren formak diseinu hexagonal bikoitza hartzen du, hamabi puntuko trakzioa eta brida-egitura integratua konbinatuz, momentu handia eta bibrazioen askatzeko erresistentziarako bereziki diseinatua.

12 puntuko brida-torloju hau automobilgintzako transmisio-sistemetan, motor-blokeetan, hegazkin-motoreetan eta indar handiko ekipo industrialetan erabiltzen da. Konponbide ezin hobea da buru hexagonaleko torloju tradizionalak eta barneko buru hexagonaleko torloju zilindrikoak ordezkatzeko. Hamabi aldetako unitatearen gainazaleko diseinuak Ring giltza edo hamabi aldeko entxufeak erabiltzea ahalbidetzen du, 30°-ko birkokapen funtzionamendua ahalbidetzen du espazio estuetan buru hexagonal estandarrekin alderatuta, eta ondorioz, instalazioaren eraginkortasun handiagoa da.

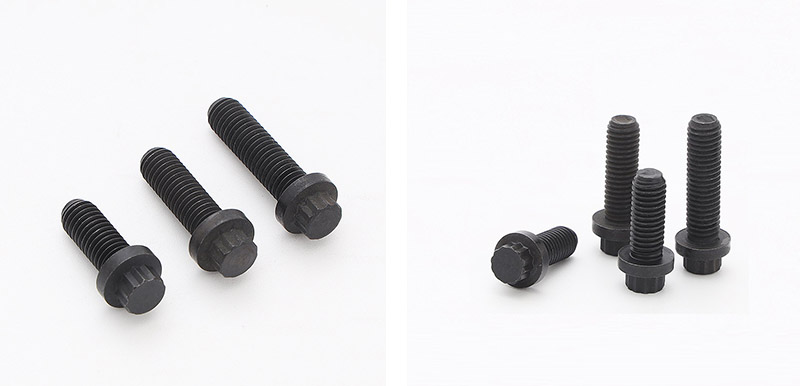

12 Point Flange Screw

Oinarrizko abantaila

12 puntuko brida torlojuaren abantaila nagusiak alderdi hauetan islatzen dira batez ere:

（1）Hamabi puntuko buru mota

Kontaktu-gainazal gehiago: hamabi puntuko buru motak buru hexagonalak baino bi aldiz ukipen gainazal gehiago ditu, eta horri esker estutze-pare handiagoak jasaten ditu burua kaltetu gabe.

Irristatze-angeluaren arriskua txikia da: indarraren banaketa uniformeagoa da, eta aurrekarga handia behar duten aplikazioetarako egokia da.

(2) Brida integratua

Brida gainazal autonomoa: ez da juntadura gehigarririk behar. Bridaren behealdean dagoen egitura zerratua edo erliebea piezaren gainazalarekin lankidetzan aritzen da, marruskadura-indar handia sortzen du.

Bibrazio erresistentzia handia: aurrekarga mantendu dezake bibrazio-ingurunean ere, karga dinamikoko eremuetarako egokia.

(3) Instalazio erraza, lekua aurrezten du

30°ko biraketa: hamabi puntuko burua 30° biratu daiteke giltzan sartzeko, berriro kokatzeko. Honek espazioaren erdia aurrezten du buru hexagonalaren 60°-ko biraketarekin alderatuta. Leku mugatu baterako egokia.

（4）Rodamendu-eremu handia

Brida-azalera handituak ukipen-eremua handitzen du: presioa eraginkortasunez barreiatzen du eta aluminioa eta burdinurtua bezalako material bigunak deformatzea saihesten du.

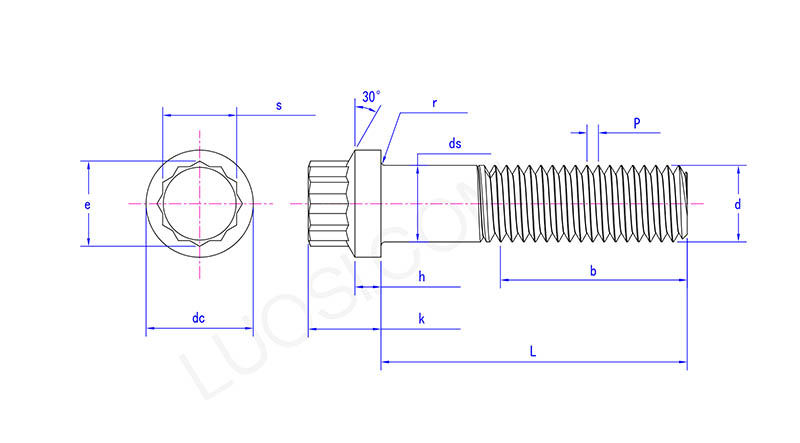

12 Point Flange Screw

al	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds gehienez	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s gehienez	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Torloju hexagonal alternatiboak

Buruaren kanpoko diametroaren bateragarritasuna: 12 puntuko brida torlojuak buru hexagonal zilindriko estandarraren zuloaren tamaina berdina du, beraz, zuzenean ordezkatu daiteke zuloaren posizioa aldatu gabe, eta iraunkorragoa da.

（6）Erresistentzia handiko kalifikazioen sorta osoa

8,8 gradu, 10,9 gradu, 12,9 gradu eta altzairu herdoilgaitza A2-70/A4-80 estaltzen ditu, makineria orokorretik hasi eta muturreko karga astunetara bitarteko agertoki guztien beharrak asetzeko.

(7) Korrosioaren aurkako soluzio aberatsak

Hainbat gainazal-tratamendu eskaintzea, hala nola elektrogalvanizazioa, beroan galbanizazioa, Dacromet estaldura, zink-nikel aleazioa eta belzketa, barruko, kanpoko, itsasoko eta ingurune kimikoetarako egokiak, etab.

（8）Aplikazio-eremu zabala

Automobilak (motorrak, transmisioak, xasisak), aeroespaziala (motorren bastidorak, lurreratzeko trenak), energia eolikoa, meatzaritza, petrokimika, itsasontziak, makineria orokorra, etab.
