Aingura U Bolt

Txinako hornitzaile Xiaoguo® aingura U bolt zehaztapen ugari ditu, DN10 (2 mm) eta DN600 (24 hazbete) arteko guztia hartzen du, tamaina osoko baldintza guztiak betetzen ditu. Ur-hodi txikia eta kable elektrikoa edo hodi industrial handiak diren ala ez, kostu-eraginkorra den aingura U-bolt aukeratu dezakezu.

Bidali kontsulta

Produktuaren Deskribapena

Produktuaren definizioa eta oinarrizko funtzioa

aingura U bolt, lurrean aingura U bolt edo aurrez instalatutako U bolt gisa ere ezaguna, "U" hizkiaren itxura duen ainguratze lokailu mota bat da. Bi muturretan hari luzeak ditu eta normalean hormigoizko zimenduetan aurrez instalatuta edo altzairuzko egituraren oinarritik pasatzen da. Zirbilgailuekin eta azkoinekin konbinatzen da hormigoizko edo altzairuzko egituraren zimenduetan ekipoak, zutabeak, hodi-euskarriak eta abar irmo finkatzeko.

Funtzio nagusia

Eraikuntza, zubiak, energia eta petrokimika bezalako alorretan erabiltzen den aingura-osagai funtsezkoa da ekipoen eta zimenduen arteko konexio zurrunak lortzeko. Bere eginkizun nagusia goiko egituraren kargak (tentsioa, presioa, ebakidura-indarra, makurdura-momentua) hormigoizko zimenduetara edo lurrera eramatea da. Hedapen-torloju arruntak ez bezala, produktu hau aurrez lurperatutako moduan instalatzen da. Hormigoia isuri baino lehen enkofratuaren barnean jartzen da eta hormigoia bildu ondoren itzulezina den aingura iraunkorra eratzen du.

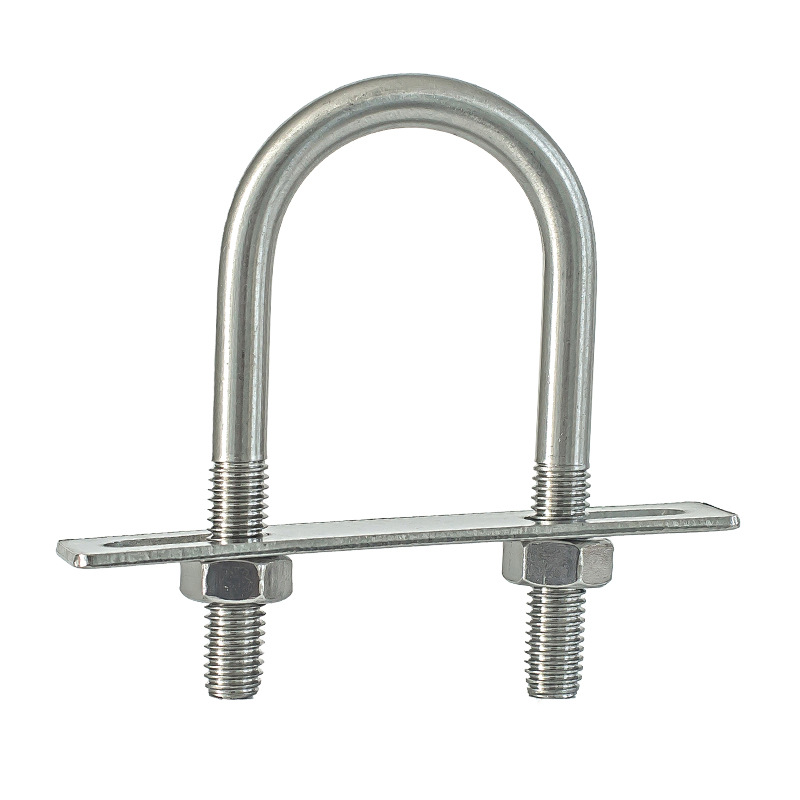

Anchor U Bolt

Material komunak

Jarraian, zuretzako laburtu ditugun aingura-u boltentzako ohiko materialen zerrenda dago, arakatzeko komenigarria dena.

Material mota	Kalifikazioa	Errendimendu maila lor daitekeena	Oinarrizko ezaugarriak	Eszenatoki aplikagarriak
Karbonozko altzairua	Q235 / A36	4.8 maila	Nahiko ekonomikoa eta polifazetikoa, prozesatzeko erraza	Eraikuntza orokorra, ekipo arineko zimenduak, baranda finkatzea
Karbonozko altzairua	45# / 1045	8.8 maila	Indar ertaina, errendimendu integral ona	Ekipamendu industrialaren zimenduak, potentzia-dorreak, hodi-euskarriak
Altzairu aleatua	40Cr / 5140	10.9 kalifikazioa	Indar handia, nekearen erresistentzia	Ekipamendu astuna, karga dinamikoaren oinarria, energia eolikoaren dorrea
Altzairu aleatua	35CrMo / 4135	10,9/12,9 kalifikazioa	Tenperatura baxuarekiko erresistentea, herdoilaren aurkakoa	Industria petrokimikoa, presio handiko ontzien fundazioa, eskualde hotzak
Altzairu herdoilgaitza	304 / A2	A2-70	Korrosioarekiko erresistentzia orokorra	Elikagai-fabriketarako, uraren tratamendurako, kanpoko aplikazio orokorretarako
Altzairu herdoilgaitza	316 / A4	A4-70 / A4-80	Itsasoko urarekiko eta produktu kimikoekiko erresistentzia bikaina	Itsasoko plataformetarako, kostaldeko zentral elektrikoetarako, lantegi kimikoetarako, igerilekuetarako ekipamenduetarako
Beroan galvanizatutako karbono altzairua	Q235 / 45# + HDG	4,8/8,8 kalifikazioa	Kanpoko iraupen luzeko herdoilaren prebentzioa	zubiak, autobideko barandak, komunikazio-dorreak, euskarri fotovoltaikoak

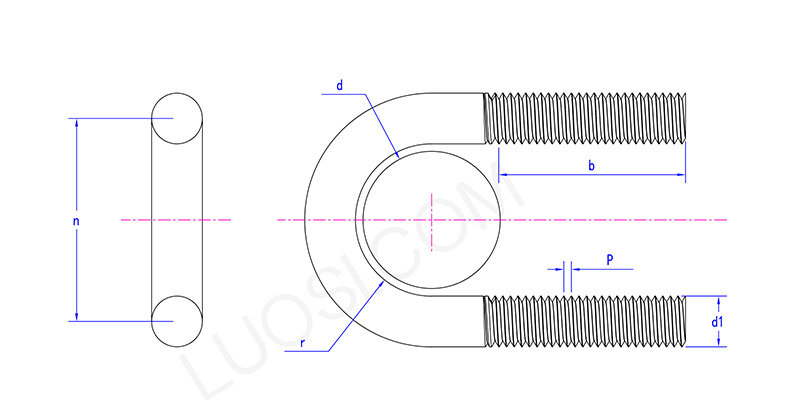

Anchor U Bolt

al	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Produktu mota

Instalazio-metodoaren eta formaren arabera, aingura U torlojua mota hauetan banatzen da nagusiki:

U-bolt txertatu arrunta: zuzenean hormigoian txertatuta, mutur hariztatua oinarriaren gainazalaren gainetik irteten dela. Altzairuzko zutabeak eta ekipoen oinarriak finkatzeko erabiltzen da. Forma ohikoena da.

U-torloi kako-muturrekin: hariztutako muturrak 90° edo 180°-rekin tolestuta daude.

Beheko lauko U-bolt: U itxurako zatiaren behealdea zuzena da, ez arku formakoa. Sekzio karratua duten osagaiak finkatzeko edo altzairuzko xaflaren beheko gainazalarekin harreman estuan egon behar duten instalazioetarako erabiltzen da.

Torloju bidezko U-bolt mota: U formako torloju hau altzairuzko egituraren oinarrian gordetako zuloetatik igarotzen da, bi muturrak agerian dituela. Goiko eta beheko azkoinekin konbinatzen da estutzea lortzeko, eta altuera doitzea eskatzen duten konexio desmuntagarrietarako edo agertokietarako erabili ohi da.

Hanka desberdina U-bolt: luzera ezberdineko hankak. Oinarrizko gainazal inklinatuetan edo finkapen asimetrikoa behar duten egitura berezietan instalatzeko erabiltzen da.
