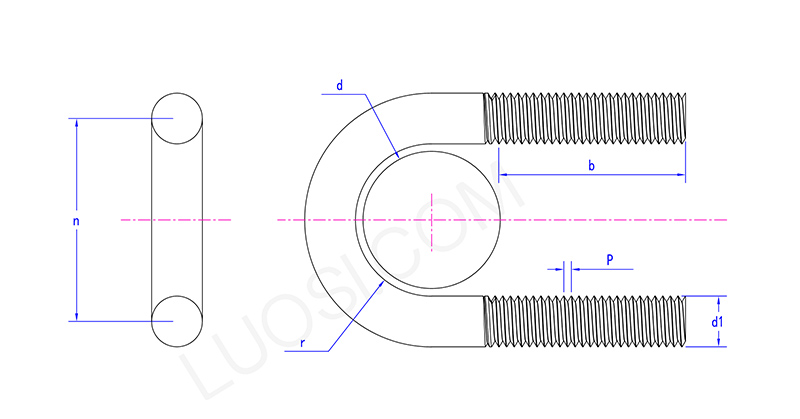

Ihesketa U Bolt

Gainazalaren Tratamenduaren Sarrera

Iheseko U boltaren gainazaleko tratamendu-prozesuak hiru erronka nagusiei aurre egitera bideratu behar du: tenperatura altua, hezetasun handia eta gatz-ihindurazko korrosioa. Jarraian, gainazalaren tratamendurako sarrera tekniko zehatza eta aukeraketa iradokizunak dira.

（1）Dacromet estaldura - Aukera hobetsia

Oinarrizko indarguneak:

Tenperatura altuko erresistentzia bikaina: 300 °C arteko tenperaturak denbora luzez jasateko gai da.

Korrosioarekiko erresistentzia handia: gatz-spray probak 1.000 ordu baino gehiago iraun dezake, hau da, elektrogalbanizazioa baino 10 eta 20 aldiz gehiago.

Hidrogenoa haustatzeko arriskurik ez: prozesuak ez du hidrogeno ioirik sortzen.

Autokonponketa ezaugarria: estaldurako zink-partikulek babes katodikoa eskain dezakete marraduraren gunean, substratua herdoildu ez dadin.

Mugak:

Dacromet ihesaren U torlojua erosteko kostua nahiko altua da (elektrogalbanizazioaren kostua 2 eta 3 bider gutxi gorabehera).

Kolore bakarrekoa da (zilar-grisa) eta ez dauka elementu apaingarririk.

（2）Hot-Dip galvanizazioa, HDG

Oinarrizko indarguneak:

Estaldura lodia, korrosioarekiko erresistentzia handia: kanpoko ingurunearen bizitza 15-20 urtera irits daiteke.

Atxikimendu oso sendoa: aleazio-geruza substratuari tinko lotuta dago, eta ez du zuritzeko joerarik.

Mugak:

Tenperatura altuak biguntzeko joera du.

Estaldura lodiagoa: hariaren doikuntzaren zehaztasuna eragin dezake, beraz, tolerantzia-marjina gorde behar da.

Tenperatura altuko erresistentzia errendimendua batez bestekoa da: ihes-sistemaren tenperatura altuko baldintzetan etengabeko baldintzetan, zink-geruzak oxidazioa azkartu eta gris bihurtuko du, eta oraindik huts egingo du denborarekin.

(3) Elektrogalbanizatua

Oinarrizko indarguneak:

Kostua oso baxua da.

Itxura distiratsua da eta erakusteko edo txikizkako ontzietarako egokia da.

Mugak:

Tenperatura altuen aurrean ez erresistentea: zink-geruza oxidazioa bizkortzen hasten da 100 °C-tik gorako tenperaturan.

Estaldura mehea da eta gatz-ihintzarekiko erresistentzia eskasa du: herdoil gorria normalean 48-72 ordutan agertzen da.

（4）Zink-aluminiozko difusio-estaldura.

Oinarrizko indarguneak:

Lotura indar handia: ez da zurituko.

Tenperatura altuen eta baxuen aurkako erresistentzia ona: laneko tenperatura-tarteak -200 °C eta 400 °C bitartekoak ditu.

Gogortasun handia eta higadura-erresistentzia bikaina: Iheseko U boltaren gainazaleko gogortasuna 300 eta 400 Vickers gogortasun-unitatera irits daiteke.

Mugatioiak:

Prozesu-ekipoetan inbertsioa handia da.

Kostua nahiko altua da (Dacromet-en hurbil).

（5）Oxido beltza / fosfatatzea

Oinarrizko indarguneak:

Kostua oso baxua da.

Oso eragin txikia du tamainan.

Olio-film xurgagarria herdoilaren aurkako aldi baterako neurri gisa balio dezake.

Mugak:

Ez du ia korrosioaren aurkako gaitasunik. Gatz spray-probak 12 eta 24 ordu inguru irauten du herdoiltzen hasi baino lehen.

Ez da tenperatura altuekiko erresistentea eta ez higadura erresistentea.

Barruko ingurune oso lehorretan bakarrik egokia.

Nola aukeratu?

(1) Oinarrizko printzipioa: ihes-sistemaren tenperatura altuen aurrean, Dacromet estaldura da hobetsitako aukera. Gainazaleko tratamenduaren bero-erresistentzia eta korrosioarekiko erresistentzia ihesaren U boltaren epe luzerako funtzionamendu egonkorra bermatzeko oinarria dira.

(2) Irtenbide alternatiboa: kostua kontu nagusia bada eta ihes-sistemak ez badu korrosioaren prebentziorako baldintza zorrotzik, aleazio anitzeko koplaketa edo kalitate handiko estaldura-tratamendua kontuan hartu daiteke.

(3) Gogoeta nagusiak: aukeraketa egiterakoan, ezinbestekoa da lan-tenperatura (galvanizatutako material arruntek eraginkortasuna galduko dute 100 ℃ inguruan), erabilera-ingurunea (neguan gatza zabaltzen den kostaldeko eremuetan edo eskualdeetan, korrosibotasuna indartsuagoa izango da), kostu-aurrekontua eta produktuak DIN, ASME 3570 nazioarteko arauak betetzen dituen ala ez (3570). B18.31.5, etab.).
