Errodamenduaren blokeo azkoina

China Xiaoguo® errodamenduen blokeo-azkoinek zehatz-mehatz diseinatutako zirrikitua dauka, errodamenduaren osagaiak elkarren artean muntatzen direnean axial-sarrera oso fina sortzen duena, estaltze-baldintza optimoa lortuz. Txinan fabrikak ekoitzitako errodamendu-azkoinen fabrikazio-prozesua oso zehatza da.

Bidali kontsulta

Produktuaren Deskribapena

Nola aukeratu tamaina egokia?

Errodamenduaren blokeo azkoina behar bezala erabil daitekeela ziurtatzeko, puntu hauek gomendatzen dira aukeratzeko:

(1) Zehaztu hariaren zehaztapena: hau da aurrebaldintza nagusia. Sistema metrikoetarako, erreferentzia M balioa; sistema inperialetarako, hazbeteko erreferentzia. [Oharra: produktu honek hari finko torlojuak erabiltzen ditu soilik. Aukeratzerakoan, ziurtatu altuera egiaztatzea (adibidez, M16 × 1,5) hari lodiaren zehaztapena hautatzeko.]

(2) Egiaztatu gakoen dimentsioak: Egiaztatu kanpoko diametroa (dk) eta lodiera (m) azkoinak ekipoaren barruan instalatzeko leku nahikoa duela ziurtatzeko.

(3) Definitu estandarrak: argi eta garbi zehaztu produktuaren estandarrak, hala nola "National Standard GB/T 812" edo "German Standard DIN 981", neurri guztiek behar diren tolerantzia eta zehaztasunak dituztela ziurtatzeko.

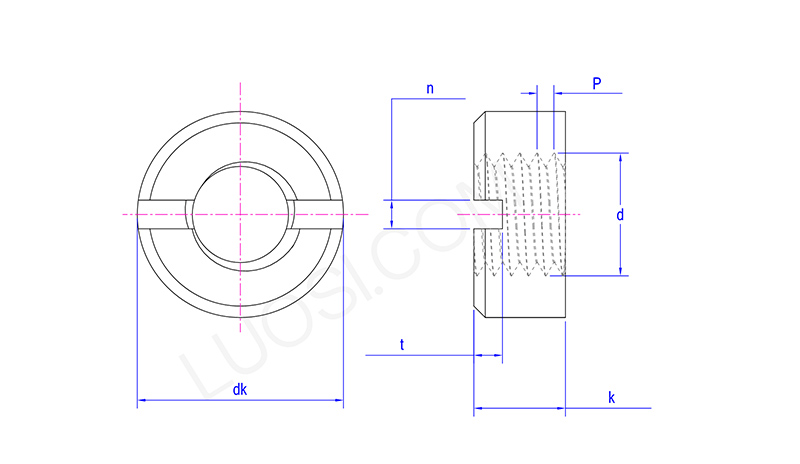

Bearing Lock Nut

al	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n gehienez	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Funtsezko parametroen azalpen zehatza

Errodamenduaren blokeo-azkoinaren tamaina aukeratzerakoan, arreta berezia jarri gako-parametro hauei:

（1）Hariaren zehaztapena (D×P): Hariaren diametro nominala (D) eta pasua (P) adierazten du.

Adibidez, M16×1,5-n, M16-k 16 mm-ko diametro nominala adierazten du, eta 1,5-ek 1,5 mm-ko altuera adierazten du.

（2）Kanpo Diametroa (dk): Azkoinaren kanpoko dimentsio maximoa, instalaziorako behar den gutxieneko espazioa zehazten duena.

（3）Lodiera (m): azkoinaren altuera axiala, blokeo-indarraren besoari eta indarrari eragiten diona.

(4) Zirrikitu-kopurua (n) / Zirrikitu zabalera (b) / Zirrikitu-sakonera (t): Zirrikiturako parametro geometrikoak, dagozkion erreminta profesionalen neurriekin bat etorri behar dutenak (gako-giltza eta irekitze-pinak/euste-zirrinda).

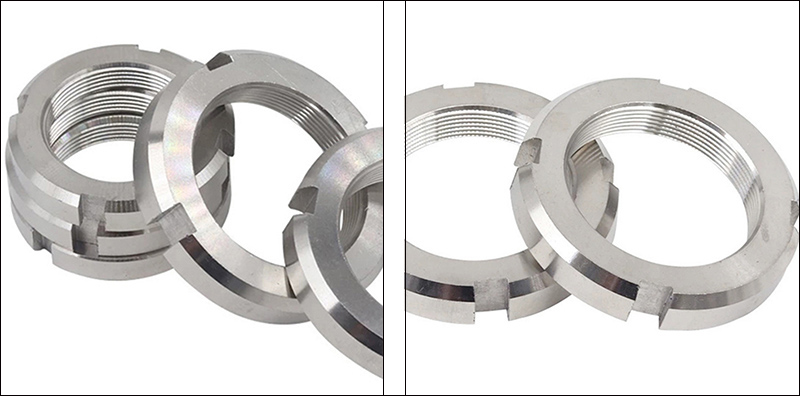

Bearing Lock Nut

Zehaztapen komunak erreferentzia azkarra

Hona hemen erabili ohi diren zehaztapen estandarren datu batzuk:

Hartu GB/T 812-1988 errodamendu-azkoin (metrikoa) adibide gisa:

Hariaren zehaztapena: D×P	Kanpoko diametroa: dk (mm)	Lodiera: m (mm)	Zirrikitu kopurua: n	Zirrikitu-sakonera: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Hautaketa eta Erabilera

（1）Hariaren koherentzia: errodamenduen blokeo-azkoin guztiak hari finko torlojuak dituzte. Mesedez, egiaztatu altuera hari lodiko torlojuekin nahasketa saihesteko.

(2) Tresna osagarriak: desmuntatzeko eta muntatzeko prozesuak kako itxurako giltza berezi bat erabiltzea eskatzen du.

(3) Askapenaren aurkako osagarriak: blokeo-efektua lortzeko, geldiune-garbigailuekin (adibidez, GB/T 858) edo irekitako pinekin batera erabili behar dira.

（4）Marrazki teknikoak: diseinatzerakoan, mesedez, begiratu beti dagozkion marrazki tekniko estandarren edo produktuaren zehaztapenen azken bertsioa.
