BSP Male Captive Seal Entxufe hutsa

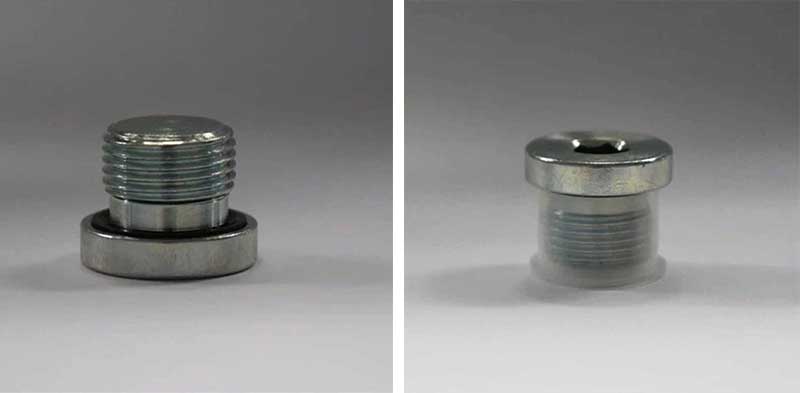

BSP Male Captive Seal Hollow Plug osagai hidrauliko oso sofistikatua da. Bere egitura funtsezko osagai hauek osatzen dute, eta zati bakoitzak elkarrekin lan egiten du zigilatzeko errendimendua eta fidagarritasuna bermatzeko.

(1) Entxufearen gorputza

Hau da egitura osoaren gorputz nagusia, instalaziorako eta presiorako euskarrirako oinarri gisa balio duena. Material iraunkorrez egin ohi da, hala nola karbono altzairua, altzairu herdoilgaitza edo letoia. Hari mota normalean BSPP (British Standard Parallel Pipe Thread) edo BSPT (British Standard Conical Pipe Thread) da.

(2) Askapenaren aurkako zigilatzeko eraztuna

Hau da produktu honen oinarrizko teknologia, "galeren aurkako zigilatzeko osagaia" bezala ere ezaguna. Zigilatzeko hainbat elementu integratzen eta finkatzen ditu, hala nola, O-eraztunak eta juntura konposatuak, aldez aurretik torloju-kapean. Diseinu honek zigilatzeko eraztuna galtzea, gaizki lerrokatzea edo hondatzea eragozten du erabileran edo desmuntatzean konpresioaren ondorioz, eta horrela zigilatzeko errendimendu koherentea bermatzen du.

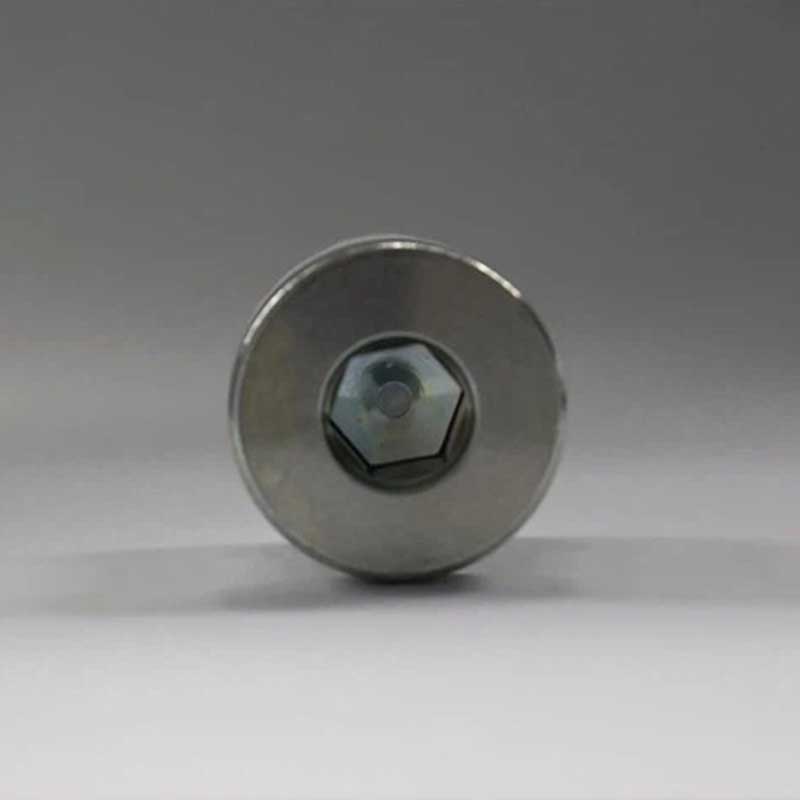

(3) Hexagonoko unitatearen zirrikitua

BSP Male Captive Seal Hollow Plug-en buruan kokatuta, instalatzeko eta desmuntatzeko giltza hexagonal bat sartzeko erabiltzen da. Diseinu honek espazio trinkoetan ere funtzionatzea ahalbidetzen du.

（4）BSP kanpoko haria

Haria British Standard Pipe haria (BSP) estandarra da, ataka hidraulikoaren barneko hariarekin zehatz-mehatz egokitzeko erabiltzen dena. Estandarren arabera, BSPP (hari paraleloa) edo BSPT (hari konikoa) izan daiteke.

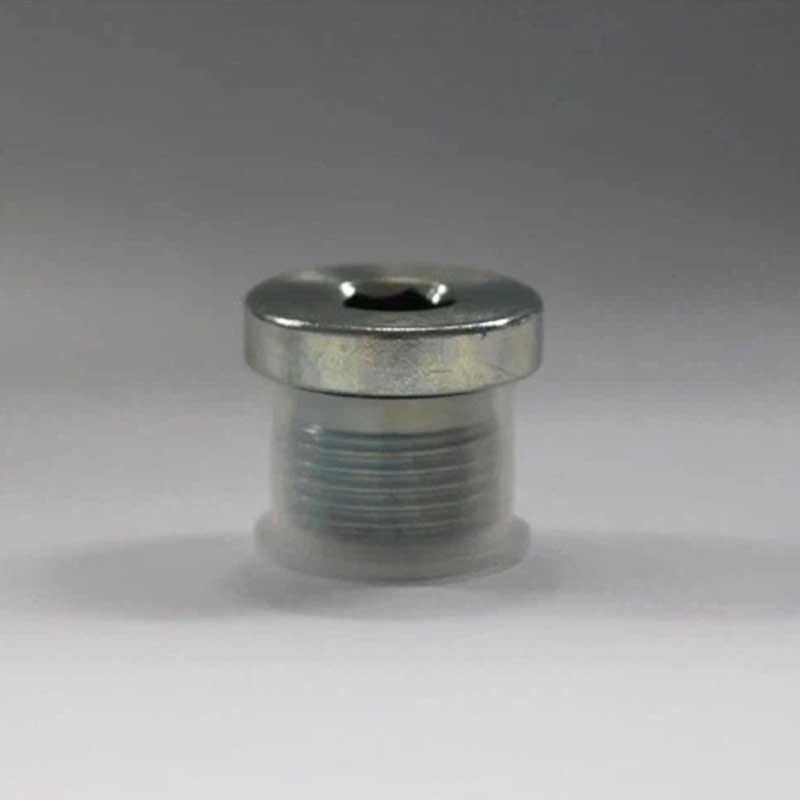

(5) Aukerako osagarriak ez metalikoak

Fabrikatzaile askok plastikozko babes-estalkiak emango dizkiete haridun piezen produktuak bidaltzean, garraiatzeko eta biltegiratzeko garaian kalte fisikoak edo kutsadura saihesteko.

Diseinuaren ezaugarri nagusiak

BSP Male Captive Seal Hollow Plug-aren bi zigilatzeko mekanismoak diseinuaren ezaugarri nagusi bihurtu dira. Bi zigilatzeko mekanismo hauek intxaurrak bere funtzionaltasuna maximizatu dezakeela bermatzen du erabileran zehar.

【1】 Askapenaren aurkako zigilatzeko mekanismoa

（1）Muga fisikoa: zigilatzeko eraztuna (adibidez, O-eraztun bat) bereziki diseinatutako zirrikitu anular batean sartzen da BSP Male Captive Seal Hollow Plug-en amaieran edo ardatzaren sorbaldan. Honek zigilatzeko eraztuna modu seguruan finkatzeaz gain, zigilu eraginkorra osatzeko beharrezko konpresioa sortzea ahalbidetzen du.

(2) Egitura konposatua: zigilatzeko junta konposatu batzuentzat, metalezko markoa mekanikoki konbinatu daiteke torlojuaren gorputzarekin, junta uneoro posizio egokian mantentzen dela ziurtatzeko.

【2】BSP hari mota

（1）BSPP (G haria): haria bera paraleloa den eta zigilatzeko gaitasunik ez duen hari bati egiten dio erreferentzia. Zigilatzea lortzeko muturreko aurpegiko zigilazioan oinarritu behar da.

（2）BSPT (R haria): konikoa duen hari bati egiten dio erreferentzia. Bere zigilatzeko printzipioa barneko eta kanpoko hari konikoen lotura estuaren bidez lortzen da, metal-metal zigilua lortzeko.
