DIN137A Malguki-zirrinda kurbatua

Xiaoguo® Factory-k ekoitzitako DIN137A malguki kurbatuak diseinu berezia du. Diseinu honek errodamenduak bezalako osagaien artean aurrekarga axial-indar egonkorra eskain dezake, ardatz axiala desagerrarazi, garbigailuak dardarka saihestu eta, horrela, erabilera orokorrari eragin diezaioke.

Bidali kontsulta

Produktuaren Deskribapena

DIN137A Curved Spring Washer metalezko junta elastiko bat da, arku formako okertze-egitura bakar edo anitz batekin. Aurrekarga-indar elastikoa sortzen du bere arku deformazioaren bidez eta torlojuen eta azkoinen azpian muntatzen da. Finkagailuen konexioan dagoen hutsunea kentzeko, aurrekarga-indarra mantentzeko, hedapen termikoa edo higadura konpentsatzeko eta bibrazio moderatuei aurre egiteko erabiltzen da.

Izena	DIN137A Malguki-zirrinda kurbatua
Materiala	Altzairu herdoilgaitza / aleazio altzairua / karbono altzairua / letoia / malguki altzairua
Arauak	DIN137A
Haria	Metrikoa/Metrikoa
Tamainak	M2-M12
Amaitu	Zinka/Beltza/Naturala/bestelakoak
Pertsonalizagarria	BAI
Lagina	BAI

Egitura Sarrera

Nolakoa da DIN137A Malguki Zibilgailu kurbatu baten egitura? Termino sinpleetan, arku forma duen metalezko eraztun txiki bat da.

【Forma orokorra】

DIN137A udaberri-garbigailu kurbatua ez da ohiko garbigailu laua. Eskuan edukiz gero, ikusiko duzu bere kabuz gora egiten duela, ez dela laua geratzen. Bultzatzeko moduaren arabera, bi egitura daude nagusiki:

（1）Uhin bakarreko arku forma (arku-zubi txiki bat bezala)

Garbigailu osoak arku bakarreko forma du, erdikoa altuagoa izanik eta alboak baxuagoak izanik, arku txikiko zubi baten antzera. Egoera librean, bere altuera naturala bere lodiera baino askoz handiagoa da. Berautzen denean, alderantzizko bultzada bat sortuko du.

（2）Uhin anitzeko (patata patata frijituak bezala)

Garbigailuak bi olatu edo gehiago ditu, gailurrak eta haranak txandakatuz eta zirkunferentziaren inguruan bueltaka. Egitura hau konprimitzen denean, deformazioa ez da uhin bakar batena bezain nabarmena, baina elastikotasuna uniformeagoa da.

Bi garbigailu mota hauek eraztun zirkular osoak dira, erdian zulo batekin eta ertzetan ebakirik gabe. Materialaren lodiera berdina da osoan zehar.

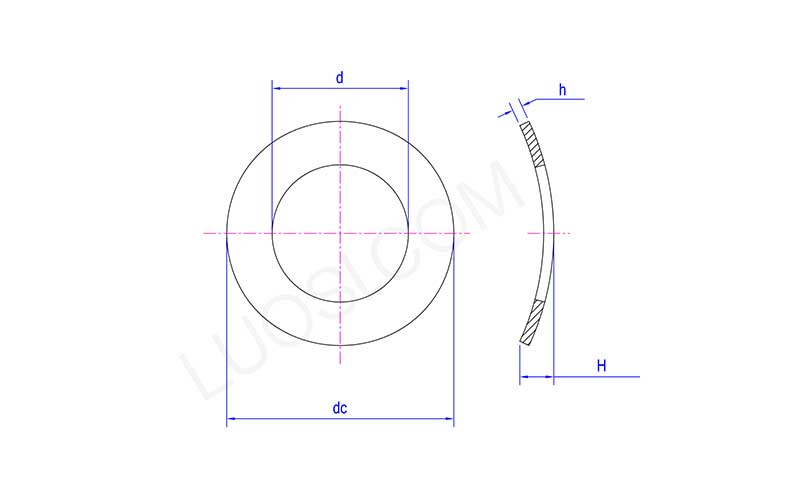

DIN137A Curved Spring Washer

al	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Egiturazko zati nagusiak】

（1）Arku formako sestra (nukleoa)

Junta ez da laua bere egoera librean; horren ordez, arku-azalera bakarra (arku-zubi bat bezala) edo uhin ugari (olatuak bezalakoak) norabide zirkularrean zehar aurkezten ditu.

Kurbatu/uhin forma hau elastikotasunaren iturria da.

（2）Ebakitzen ez den begizta itxia

DIN137A Malguki-zirbigailu kurbatua espiral ebakidurarik gabeko eraztun osoa da.

（3）Lodiera uniformeko sekzioa

Juntaren lodiera uniformea da zirkunferentzia osoan zehar, pixkanakako aldaketarik edo tokiko mehetzerik gabe.

（4）Kanpoko diametroaren eta barneko diametroaren arteko erlazioa

Kanpoko diametroaren eta barruko diametroaren arteko erlazioak garbigailuaren zurruntasunari eta euskarri-eremuari eragiten dio.
