Hexagonal Brida Soldadura Intxaurrak

Txinako fabrikatzailea Xiaoguo® Hexagon brida soldatzeko fruitu lehorrak kalitate handiko aleaziozko altzairuz egina dago, 10.9 kalifikazioarekin, prozesatu zehatzarekin. Bere trakzio-erresistentzia 1000 MPa gainditzen du. Soldadura-puntuak egonkorrak dira, karga-gaitasuna handia da eta proba-txostena lor daiteke.

Bidali kontsulta

Produktuaren Deskribapena

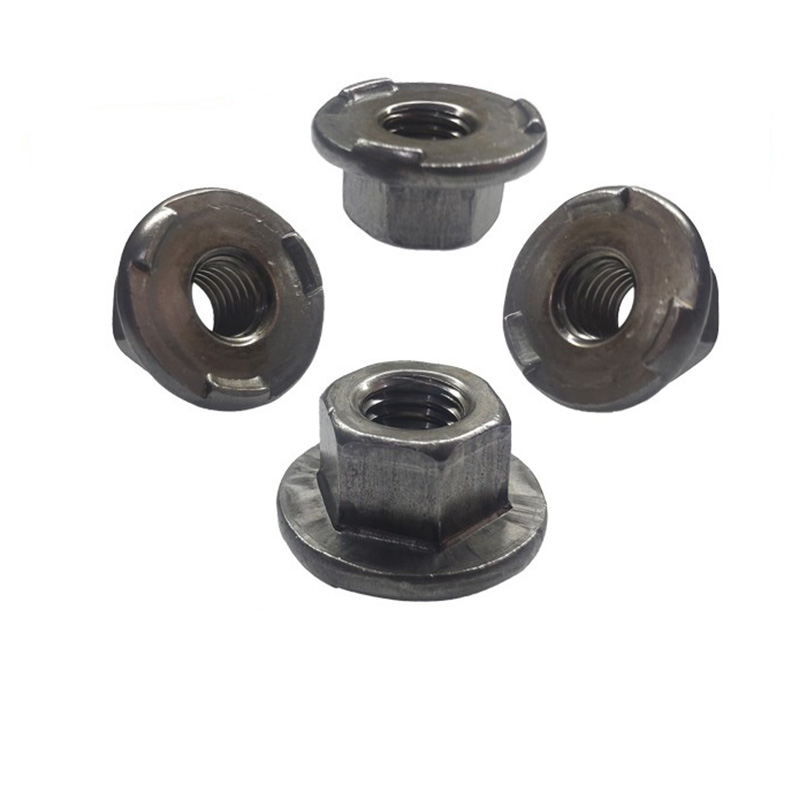

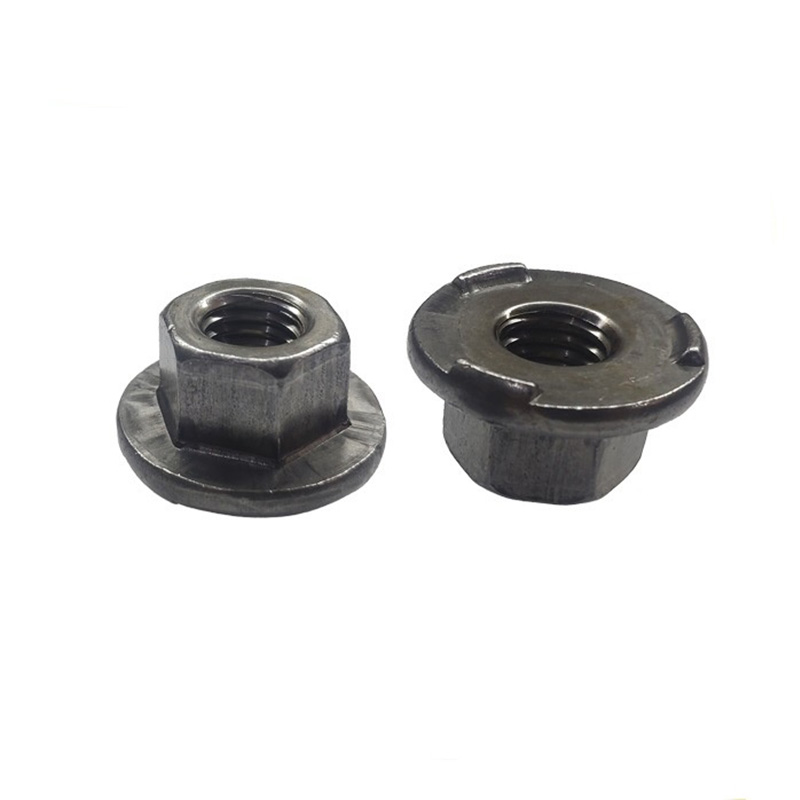

Hexagon brida soldatzeko azkoinak behealdean brida zirkularra eta goialdean forma hexagonala dituen finkagailu berezi bat da. Bridaren beheko gainazalak soldadurako hiru irtengune izan ohi ditu (edo boss izenekoak). Intxaur hau metalezko xaflari sendo soldatzen zaio erresistentzia-soldaketaren bidez (bos welding) irtenguneak urtu ondoren, horrela harizko lotura iraunkorra lortuz.

Soldadura-azkoin arruntekin alderatuta, Hexagon brida-azkoinek brida-azalera bat dauka, eta horrek zirrinda lauak ordezka ditzake presioa banatzeko eta xafla meheko osagaiak birrindu ez daitezen babesteko. Aldi berean, buru hexagonalaren diseinuak erosoa da giltza edo entxufe estandarrak erabiltzea torlojua muntatzeko. Produktu hau oso erabilia da txapa meheko egituren harizko konexio agertokietan, hala nola automozioko karrozeria, etxetresna elektrikoen maskorrak, armairu elektrikoak eta ekipamendu mekanikoak.

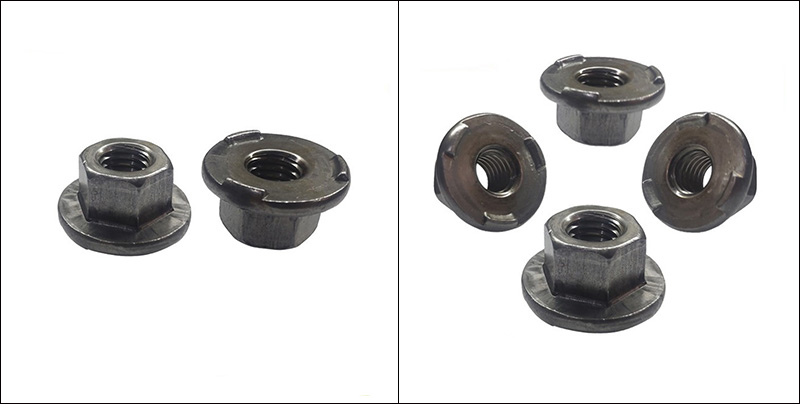

Hexagon Flange Weld Nuts

Oinarrizko egitura-ezaugarriak

Hexagon brida soldatzeko azkoinen egitura-diseinua hiru helburu nagusitan oinarritzen da: "soldadura fidagarria, kokapen zehatza eta muntaketa erosoa". Oinarrizko egitura-ezaugarriak honela laburbil daitezke:

(1) Buru Hex

Forma: Hexagono erregularra. Kontrako aldeen neurriek ISO/DIN estandarraren tolerantziarekin bat datoz.

Funtzioa: Erraz estutu daiteke giltza irekia edo entxufea erabiliz, tresna berezirik beharrik gabe.

Abantaila: azkoin hexagonal arruntekin bateragarria, tokian bertan muntatzea eta mantentzea erraztuz.

（2）Flange Oinarria

Forma: Brida azalera handitua

Funtzioa: handitu piezarekin kontaktu-eremua, banatu presioa eta saihestu xafla meheko materiala deformatzea.

Ordeztu garbigailu lauak eta murrizteko osagaien eta muntaketa-urratsen kopurua.

Abantailak: konexioaren fidagarritasuna hobetzen du eta kostu orokorrak murrizten ditu.

(3) Soldadura-proiekzioak

Hau da Hexagonoko brida soldatzeko azkoinetatik bereizten dituen ezaugarririk erabakigarriena.

Ezaugarri	Deskribapena
Kantitatea	Diseinu estandarrak 3 pieza ditu, 120°-tan uniformeki banatuta bridaren beheko gainazalean.
Forma	Azalera esferikoa edo konikoa, ertz zorrotzik gabeko gainalde leuna eta biribildua duena.
Altuera	0,5 - 0,8 mm (oinarrizko materialaren lodieraren arabera erregula daiteke)
Funtzioa	① Erresistentzia-soldatzean, irtenguneak urtzen dira lehenik, urtutako nukleo egonkorra osatuz;② Hiru puntuko zentratze automatikoa lortzen da soldadura-aldaketa saihesteko; ③ Soldadura-prozesuan ez dagoenean, pieza aldi baterako mantendu daiteke, produkzio-lerro automatizatuaren kokapena erraztuz.
Abantailak	Soldadura sartzea uniformea da, kokapen-zehaztasuna handia da eta soldadura automatizatu robotizaturako egokia da.

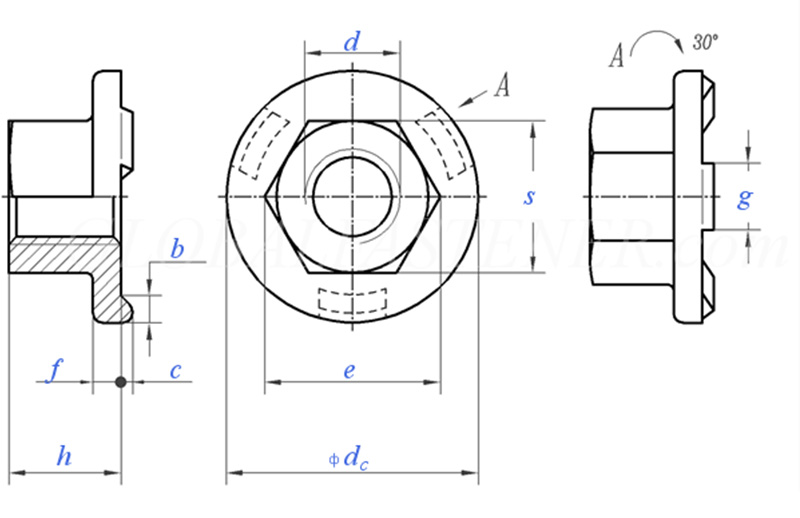

Hexagon Flange Weld Nuts

Haria Tamaina			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Hari lodia		0.8	1	1.25	1.5	1.75	2	2
P	Hari-Pasa Fina		/	/	/	/	15	1.5	1.5
C	Tamaina Nominala	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	gehienez		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	gehienez		8.5	10.9	14	17.5	20	23	26
f	Tamaina Nominala	±0,25	1.7	2	2.5	3	3	4	4
g	Tamaina Nominala	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	gehienez		5	7	10	13	15	17	19.5
S	gehienez		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	gehienez=tamaina nominala		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 unitate/kg bakoitzeko			/	5.7	12.2	21.8	29.4	45.8	/
