Metriko mota U 12 Piont Brida Torlojua

Metriko motako U 12 piont brida torlojuak ezin hobeak dira instalazio zehatz eta seguruetarako. Xiaoguo® fabrikak zure beharrak ase ditzake. ASME/ANSI B18.2.5M-2009 ezarpen estandarraren arabera ekoizten dugu. Eska ezazu orain eta lortu behar dituzun torloju fidagarriak.

Bidali kontsulta

Produktuaren Deskribapena

U 12 piont brida torlojuak 12 izkin ditu buruan. Estutzen denean, kontaktu-eremu handiagoa du eta momentu handiagoa aplika dezake. Torlojuaren azpian U formako brida plaka bat dago, konektatutako zatiarekin kontaktu-eremua handitu eta presioa sakabanatu dezakeena.

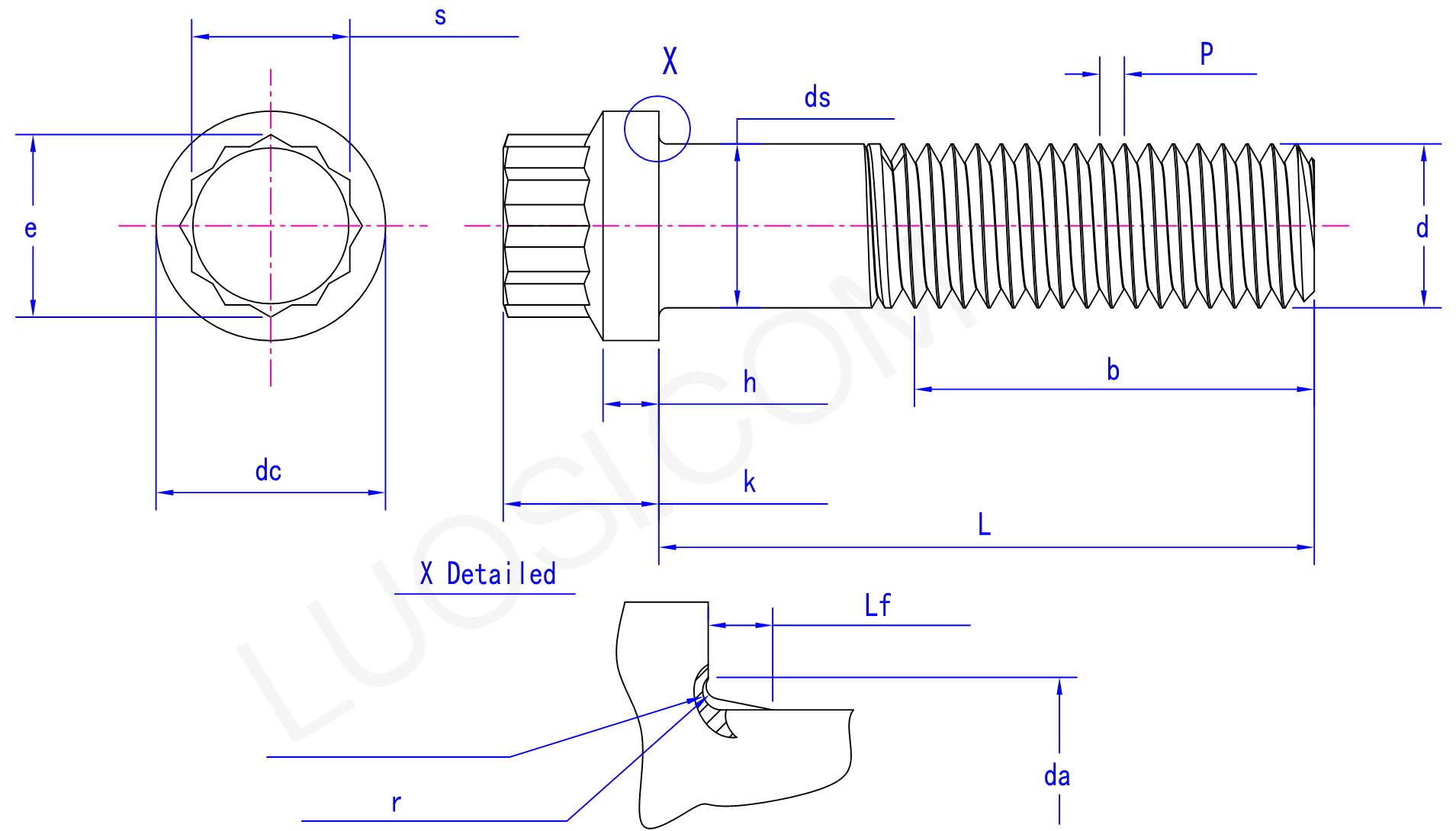

Metric Type U 12 Piont Flange Screw

Ezaugarriak eta parametroak

U motako 12 puntuko torlojuak gatz ihinztatuaren korrosioarekiko erresistenteak dira. Beheko ebaki diseinua maiz erabiltzen da altzairu herdoilgaitzean, eta horrek zirrikituen korrosioa murrizten du. Brida zigilatzeko gainazalak, aukera ezin hobeak dira itsasontzien barandak edo kostaldeko azpiegituretarako. Askatzea saihestu dezakete. Brida zerradunaren beheko gainazalak sareko gainazal bat du, eta hori egokia da blokeo-zirbilgailurik behar ez duten bibragailu industrialetarako edo sorgailu-euskarrietarako.

U 12 piont brida-torloju metrikoak erabiltzen dira turbinaren ihes-kolektorea finkatzeko. Kolektoreen ihesak turbinaren eraginkortasuna murriztuko du. 900°C-ko ziklo termikoa jasan dezakete. U formako zirrikituak estutzen denean brida okertzea ekidin dezake. Nikela itsatsiaren aurkako agentea aplikatzen denean, kobre-pasta erre egingo da. Ordezkatu gidatutako 50.000 kilometro bakoitzean; Neke termikoak ihes-hodia lehertzea eragin dezake.

U motako 12 puntuko torlojuak erabiltzen dira aerosorgailuen engranaje-kutxen estalkiak finkatzeko. Turbinaren bibrazioak ohiko torlojuak atzera egitea eragin dezake. Estalkia 20 urte baino gehiagoz blokeatu dezakete. Beheko moztutako zatiak talka xurgatzeko zeregina izan dezake. Altuera batean 12 puntuko pare-multiplicatzailea erabiltzean, nahikoa ez estutzeak hautsa sar dezake eta engranajeak kaltetu ditzake.

U 12 piont brida torlojuak lotzeko indar oso handia du. 12 angeluko diseinuari esker, estutzen denean pare handiagoa jasateko aukera ematen du. Gainera, U formako bridak marruskadura areagotzen du, ingurune dardara batean ere askatzea zaila da. Oso fidagarriak dira eta konexio-zatiak egonkor mantendu ditzakete denbora guztian.

Produktuaren parametroak

al	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s gehienez	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
