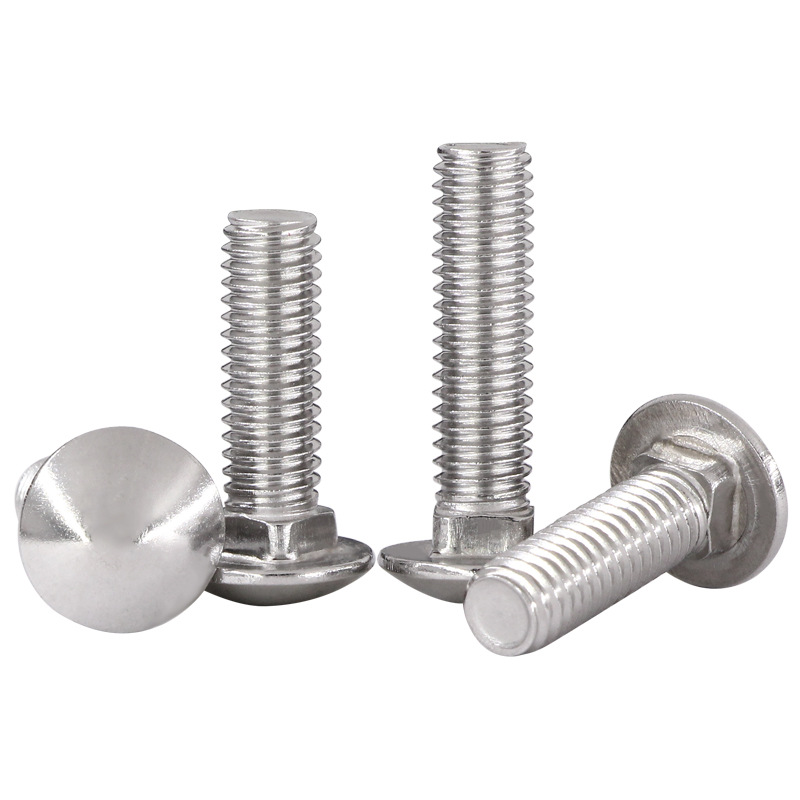

Buruko entrenatzaile Bolt biribila

Tratamendu termikoa jasan duen aleazio altzairua hautatzen da. Xiaoguo® handizkako buru biribileko Coach bolt-ak 10,9ko errendimendu-maila du eta 1000 MPa gainditzen duen azken trakzio-erresistentzia du. Makina astunetarako, zubietarako eta karga handiko egituretarako egokia da.

Bidali kontsulta

Produktuaren Deskribapena

buru biribila Coach bolt (karroi torloju mota bat) eta Carriage bolt produktuen kategoria berekoak dira. Desberdintasun nagusia eskualde-izenetan dago: Ipar Amerikan, normalean Carriage bolt deitzen zaio, Commonwealth-eko herrialdeetan (esaterako, Erresuma Batuan, Australian eta Zelanda Berrian), buru biribila Coach bolt terminoa erabili ohi da. Buru erdi esferikoa (buru biribila) eta lepoaren behealdean askatzearen aurkako egitura karratua dituen finkatzailea da, alde bakarreko instalaziorako bereziki diseinatua.

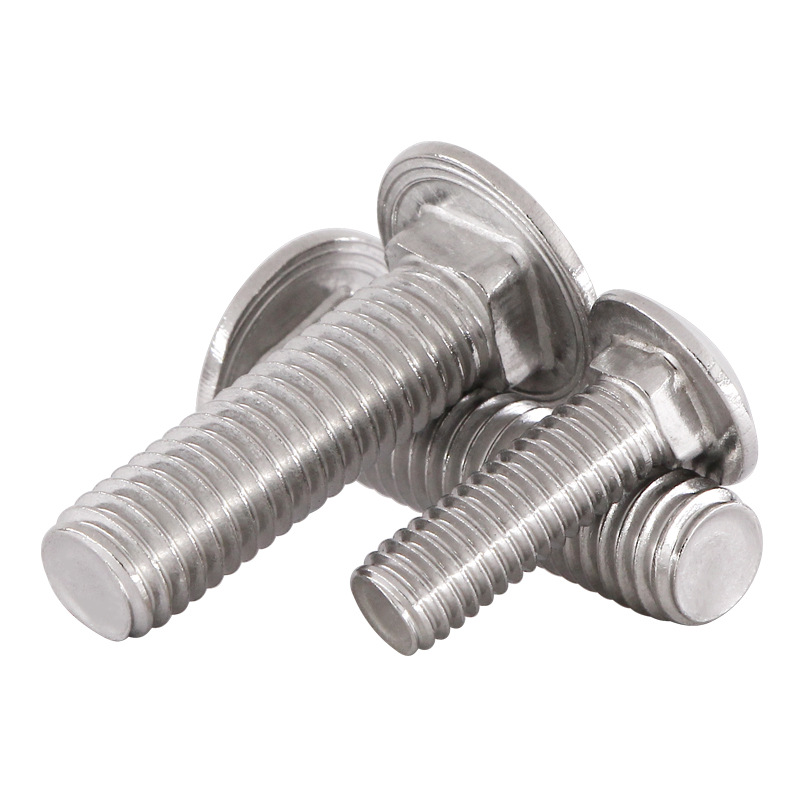

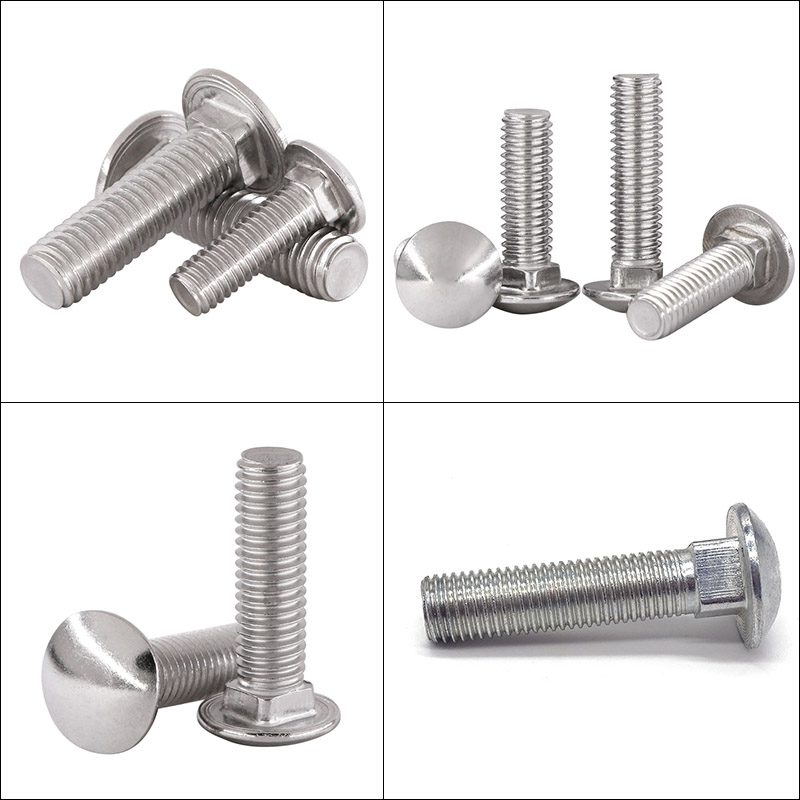

Round Head Coach Bolt

Egiturazko Ezaugarriak

Buru biribileko Coach boltaren egitura-diseinua "alde bakarreko instalazioa eta iraulketa automatikoa" helburu nagusiaren inguruan oinarritzen da, eta lau zati funtzional hauek ditu nagusiki:

(1) Burua

Forma: Hemisferikoa (buru biribila) edo goialde laua buru biribila. Gainazala leuna da, tresna-interfazerik gabe, hala nola zirrikitu hexagonalak, karratuak edo gurutzatuak.

Funtzioa eta helburua:

Eman karga-azalera zabala

Estetika eta Segurtasuna

Diseinu leuna eta biribildua

（2）Lepoa (lepoa) - Irristatzearen aurkako egitura funtsezkoena

Forma: Buruaren azpian zuzenean kokatuta dago, karratua (Karratua) edo karratu nerbioduna (Energiazko karratua).

Funtzioa eta helburua:

Biraketaren aurkako funtzio mekanikoa

Ez da tresna osagarririk behar

Kokapen zehatza

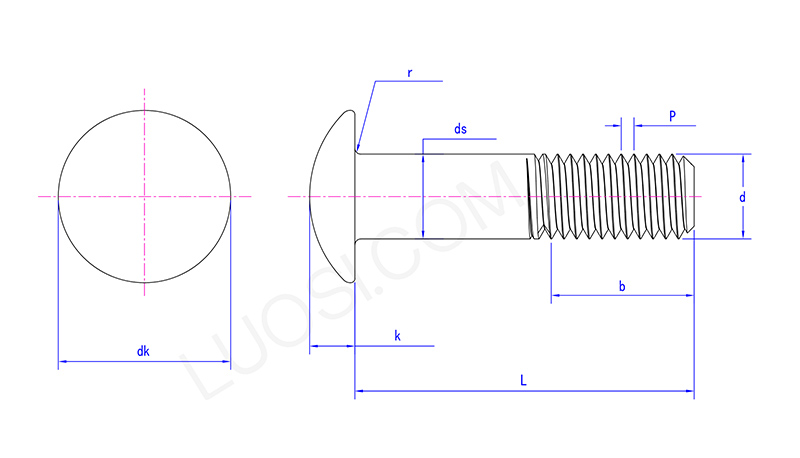

Round Head Coach Bolt

al	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Ardatz sekzioa (Txatoina / Hari gabeko zatia)

Forma: lepoaren eta harien artean kokatua, gainazal laua eta haririk gabeko ardatz zilindriko leuna da.

Luzera: torlojuaren L luzera guztira b hariaren luzera kenduz kalkulatzen da. Zehaztapen ezberdinek ratio estandarrak dituzte.

Funtzioa eta helburua:

Ebakidura-karga jasaten

Kokapen zehatza

Harietan indarra aplikatzea saihestuz

（4）Harizko zatia

Forma: Buru biribileko Coach boltaren amaieran kokatua, hari lodi metriko estandarra (ISO) edo UNC hari estandar amerikarra da.

Luzera (b):

Arauak xedatzen du: L ≤ 125 mm denean, b ≈ 2d + 6 mm (d diametro nominala da); L > 125 mm denean, b ≈ 2d + 12 mm.

Benetako produktuaren hariaren luzera bezeroaren eskakizunen arabera luza daiteke (hari osoa pertsonalizatua).

Funtzioa eta helburua:

Sortu estutze indarra azkoinarekin lankidetzan

Doitu aurrekarga-indarra

Egiturazko Konparaketa

Buru biribilaren abantaila Coach bolt bere egitura berezian datza. Beraz, beste torloju mota batzuekin alderatuta, zein dira aldeak? Mesedez, begiratu hurrengo taulari eta ezagutuko duzu!

Konparazio elementuak	buru biribila Coach bolt	buru hexagonaleko torlojua	barneko torloju hexagonala
Buruaren forma	Buru biribil hemisferikoa	hexagonala	buru zilindrikoa barne zulo hexagonalarekin
Askapenaren aurkako metodoa	Askapenaren aurkako mekanikoa lepo karratuarekin	burua giltza batekin finkatzea eskatzen du	Burua konpontzeko barneko giltza hexagonal bat erabiltzea eskatzen du
Instalatzaile kopurua	1	2	1
Aurrez zulatu daiteke?	Bai	Ez,	Ez,
Aplikazio tipikoak	Egurra, kanpoko altzariak, hesiak	Altzairuzko egitura, muntaketa mekanikoa	Doitasun-makineria, moldeak
