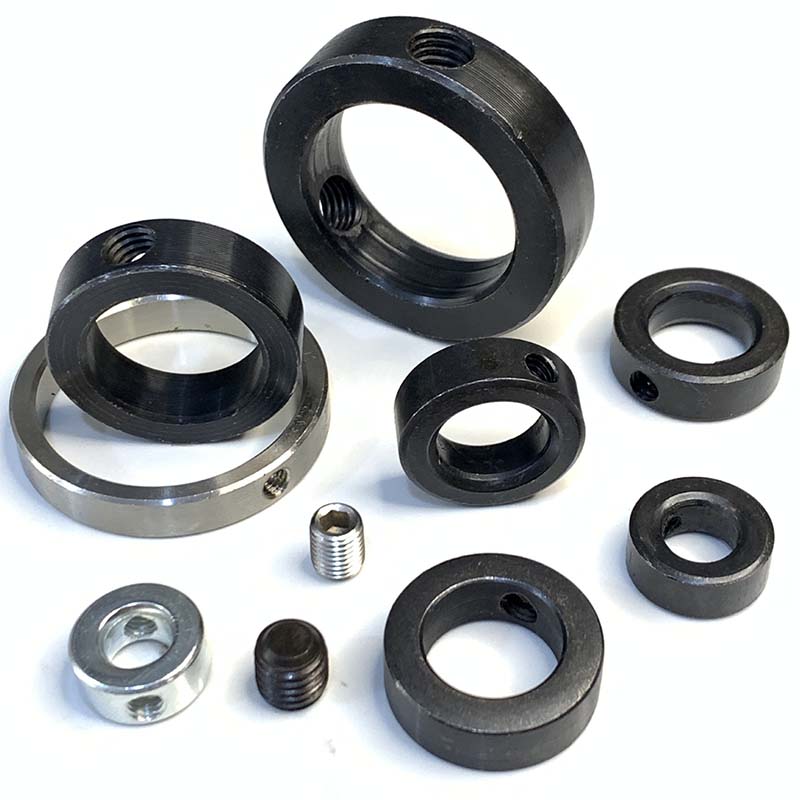

Torlojuak blokeatzeko eusteko eraztuna blokeo-lepoarekin

Torloju-blokeatzeko eusteko eraztun bat blokeo-lepokoarekin errodamenduak, engranajeak edo ardatzak lekuan ziurtatzeko diseinatutako osagai mekaniko bat da, atxikipen axiala blokeo-indar erregulagarriarekin konbinatuz. Estres-proba zorrotzen protokoloek XIAOGUO® finkagailu bakoitzak karga-jasateko zehaztapenak gainditzen dituela ziurtatzen du.

Eredua:GB/T 885-1986

Bidali kontsulta

Produktuaren Deskribapena

Torlojuak blokeatzeko eusteko eraztunak blokeo-lepokoarekin, funtsean, errodamenduak, engranajeak edo biraka-piezak ardatzetan edo karkasen barruan egon behar duten lekuan itsatsita mantentzen ditu. Harizko blokeo-lepoko bat erabiltzen du euste-eraztun batekin batera, bi pieza elkarrekin lanean. Gauzak dar-dar egiten direnean edo bultza/tiratze indarrak daudenean ere, piezak ardatzean zehar irristatzeari uzten dio. Lepoan sartzen diren atxikitzeko eraztun arruntak ez bezala, honek lepoko torlojuak erabiliz nola estutzen den doitzeko aukera ematen dizu. Horrek baldintza zailetan huts egiten du, pentsa fabrikako ekipamenduak, autoen piezak edo hegazkinen osagaiak. Bi piezako konfigurazioa jartzeko erraza da (ez da tresna dotorerik behar) eta nahikoa gogor hartzen du denboran zehar gauzak askatu ezin dituzun lanetarako. Aproposa ezarri eta ahaztu nahi duzun aplikazioetarako.

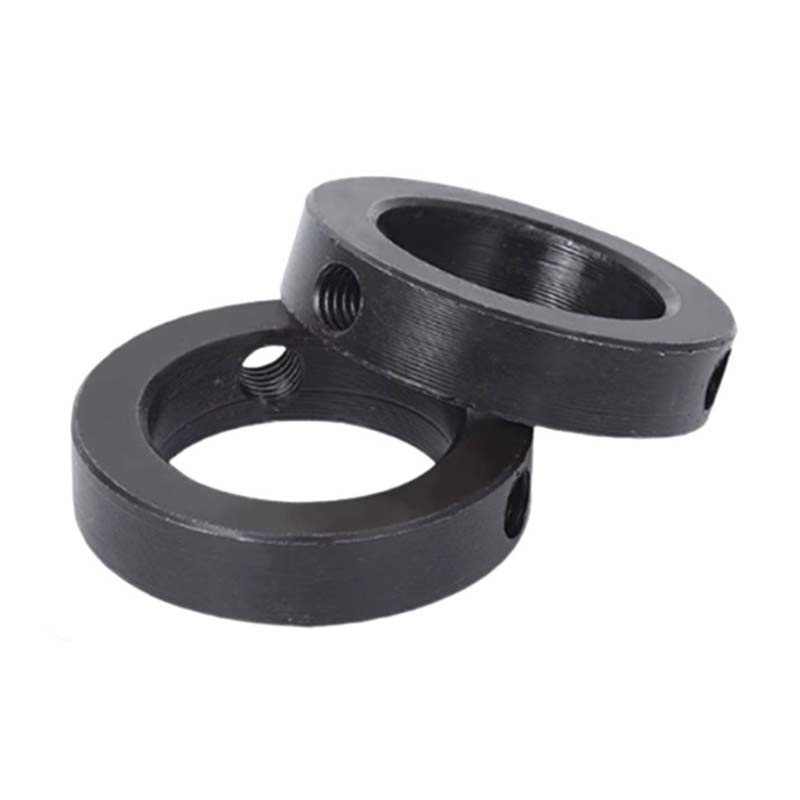

screw locking retaining ring with lock collar

Abantaila

Torloju-blokeatzeko eusteko eraztunak blokeo-lepokoa ondo funtzionatzen du, astinduak kudeatzen dituelako eta hainbat aldiz berrerabili daitekeelako. Haridun lepoak ardatzean duen posizioa doitzeko aukera ematen du, horregatik ez da litekeena da bere kabuz lan egitea, batzuetan ateratzen diren eusteko eraztun arruntak ez bezala. Eraikitako torlojuek ardatzean berdin sakatzen dute, beraz, ez duzu gainazala urratzen edo urratzen amaituko. Metriko zein hazbeteko tamainako piezak egokitzen ditu, eta hori erabilgarria da mundu osoko lantegiek neurketa sistema mistoak erabiltzen dituztelako. Oinarrizko tresnekin, giltza hexagonala bezalako oinarrizko tresnekin kolpatu edo kendu dezakezu, hau da, denbora gutxiago galduko duzu konponketetan edo mantentze-lanetan. Egunero kolpatzen diren makinentzat, gauza hau denboran zehar erabiltzea merkeagoa da huts egindako eraztun estandarrak ordezkatzearekin alderatuta.

Torlojuak blokeatzeko eusteko eraztunak blokeo-lepokoarekin, ardatzetan edo errodamenduen karkasetan zuzenean torlojutzen den blokeo-eraztun hariztatua du, bibrazioen aurkako blokeo segurua eskaintzen duena. Ziurtatzeko okertu behar duten euste-eraztun konbentzionalak ez bezala, euste-eraztun hauek blokeo-eraztunaren torloju erregulagarria erabiltzen dute ardatzaren inguruan presio egonkorra aplikatzeko. Abiadura edo indar handietan ere, euste-eraztun hauek desplazamendua eragozten dute. Blokeatzeko eraztunak presioa uniformeki banatzen du, ardatza eremu bakar batean konprimitu ez dadin. Euste-eraztunak eta blokeo-eraztunak konbinatzea egokia da lerrokadura zehatza eta epe luzerako egonkortasuna behar duten aplikazioetarako, hala nola engranaje-sistemak edo fabrikako ekipamenduetarako.

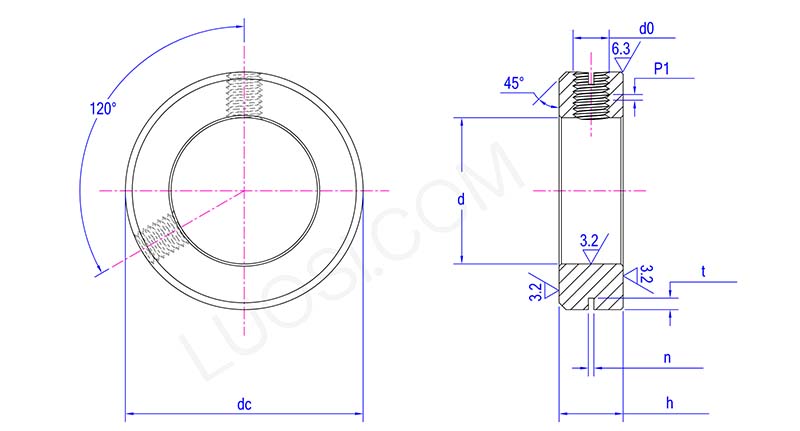

Structure diagram of screw locking retaining ring with lock collar

al	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d max	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
d min	32	35	40	45	50	55	60	65	70	75	80
h max	14	16	16	18	18	18	20	20	20	22	22
h min	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n gehienez	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n min	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
t max	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
t min	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
dc	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
