Ezarri Torlojua Lepokoa

Torloju-lepokoa karga handiko industria-aplikazioetan erabiltzen da ohiko eraztunek eusteko indar nahikorik ez dutenean.XIAOGUO®-k urteetako esperientzia duen talde profesionala du eta 72 orduko epean premiazko eskaerak kudeatu ditzake hornikuntza-katearen krisialdietan.

Eredua:GB/T 885-1986

Bidali kontsulta

Produktuaren Deskribapena

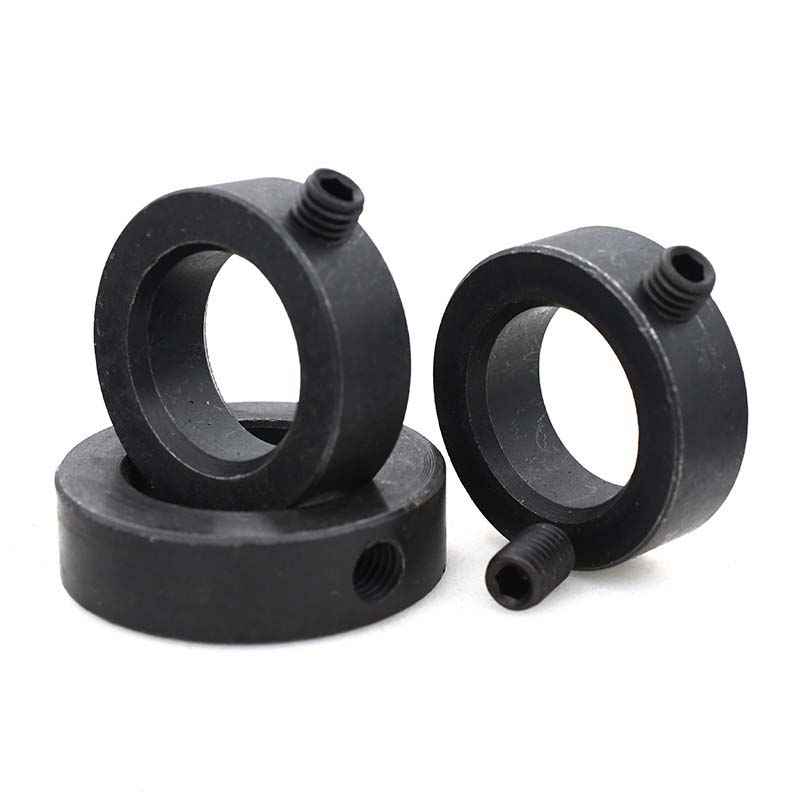

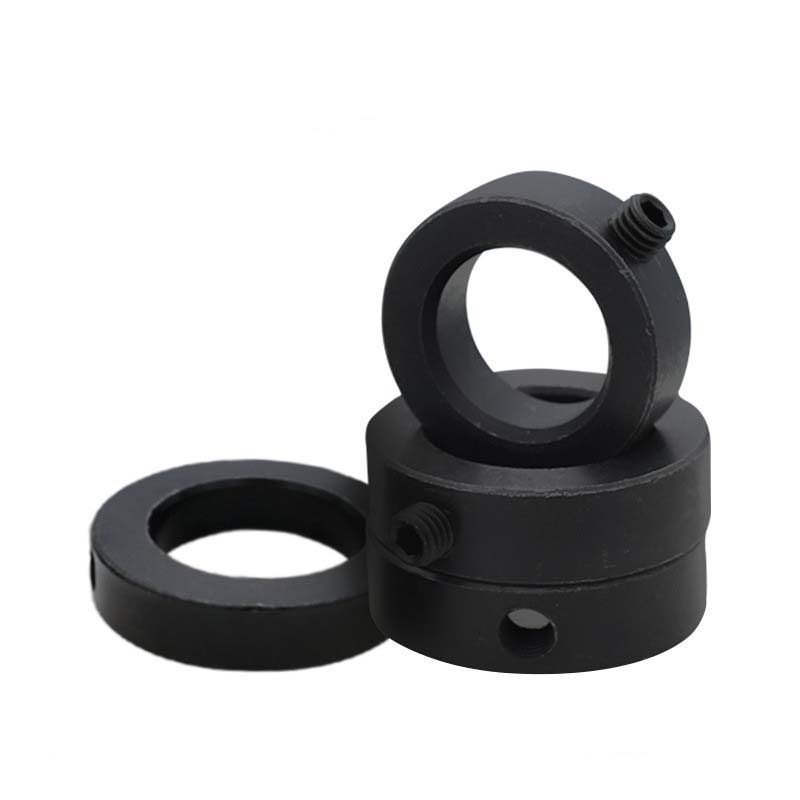

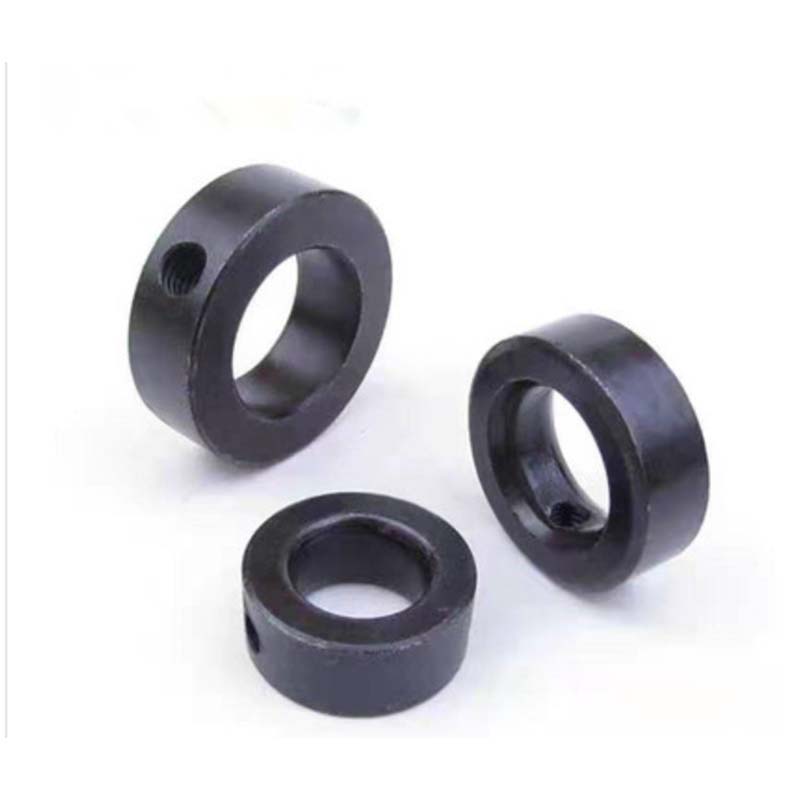

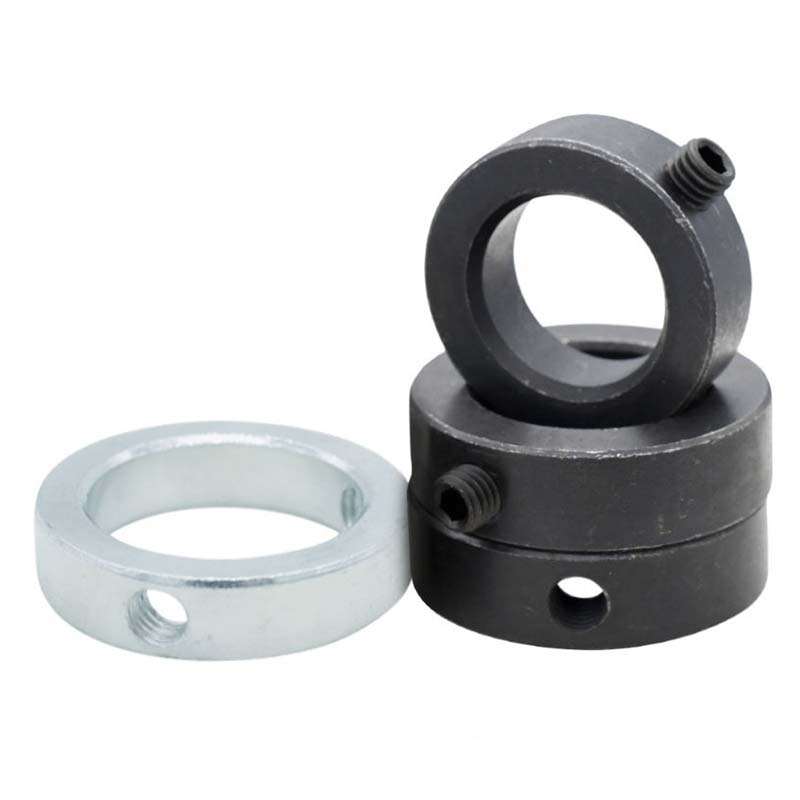

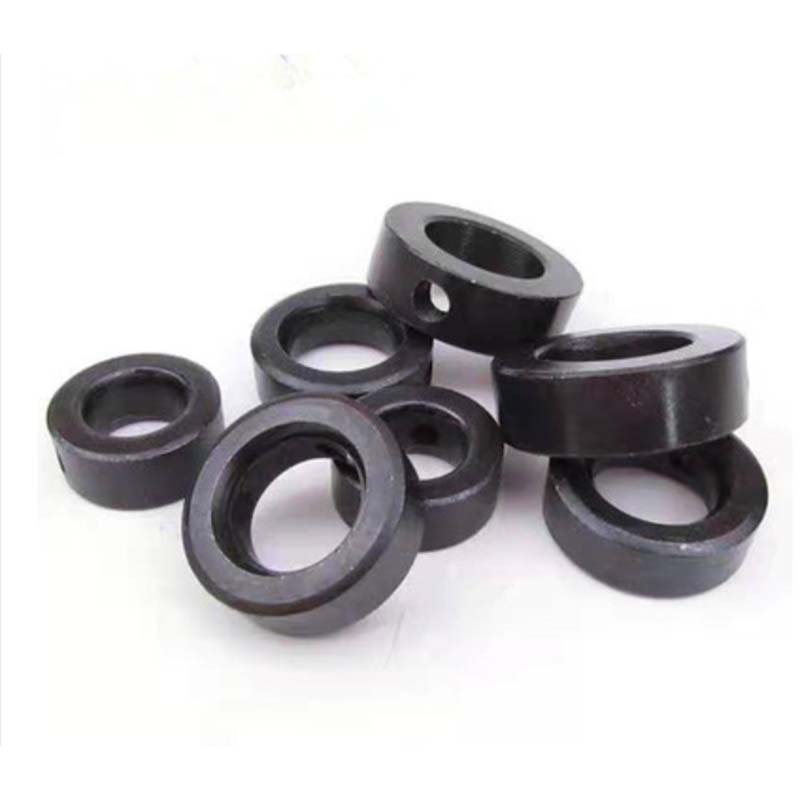

Torloju-lepokoa, eraztun-formako finkagailu zirkular bat da, torloju batekin. Pertsona bakar batek instalatzea erraza da, ez du tresna berezirik behar. Kentzeko, askatu blokeo azkoina. Oso erabilia da motor elektriko handietan, birringailuetan, meatze-makinetan, CNC makina-erremintetan, inprimatzeko makinetan eta beste ekipo batzuetan.

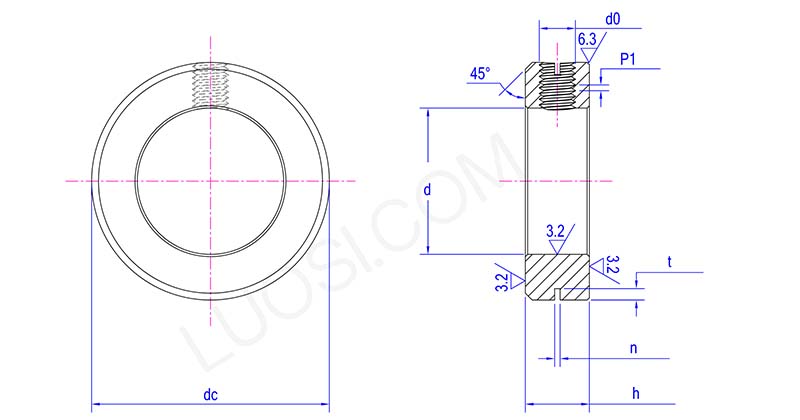

Set Screw Collar

al	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h max	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n gehienez	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo®-k egin ezazu torlojuaren blokeo-eraztun hau material ezberdinetan behar duzunaren arabera. Produktu kimikoei aurre egiteko, 304 edo 316 bezalako altzairu herdoilgaitzezko kalifikazioak erabiltzen ditugu. Estres handiko egoera batean sartzen bada, 4140 aleazio altzairua erabiliko da. Eta pisua garrantzitsua den aeroespazialeko gauzetarako, titanio arina dago. Metalezko konfigurazio mistoak dituzunean korrosioa murrizteko polimerozko estaldurak dituzten bertsioak ere badaude. Material guztiek gogortasun-probak (HRC 35-50) eta ultrasoinu-kontrolak egiten dituzte, ASME B18.27 eta DIN 471/472 bezalako industria estandarrak betetzen dituztela ziurtatzeko.

Aldizkako ikuskapena eta mantentze-lanak

Torloju-lepokoek ondo funtzionatzeko, egiaztatu torlojuaren estutasuna orain eta gero giltza dinamometrico bat erabiliz, 10-15 Nm-ra zuzendu. Erabili disolbatzaile bat hariak garbitzeko eta edozein zikinkeria kentzeko, eta urtero jarri litio-oinarritutako koipe freskoa. Ez estutu torlojuak gehiegi, horrek blokeo-lepokoa nahas dezakeelako. Itsasoko ura edo azidoen eraginpean badago, egiaztatu estaldura urtean bitan oraindik ona dela ziurtatzeko. Ukitzen duten piezetan 0,1 mm baino gehiagoko higadura ikusten baduzu, ordeztu beharko zenuke.

Zein ardatz-perdoiak dira bateragarriak?

Torloju-lepokoek 10 mm-tik 200 mm bitarteko ardatzen tamainarekin funtzionatzen dute, h9 edo h11 bezalako tolerantzia-maila arruntak erabiliz. Blokeo-lepoko torloju erregulagarriek ardatzaren kolpe txikiak edo desnibelak (±0,05 mm-raino) jasa ditzakete, beraz, oraindik estu egokitzen da funtzionamendua nahastu gabe.
