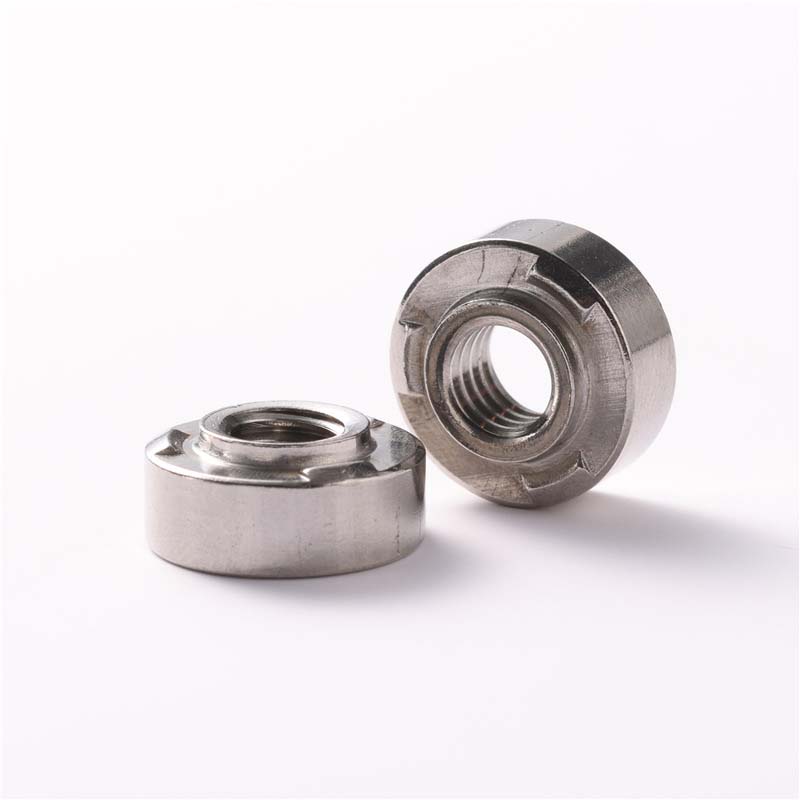

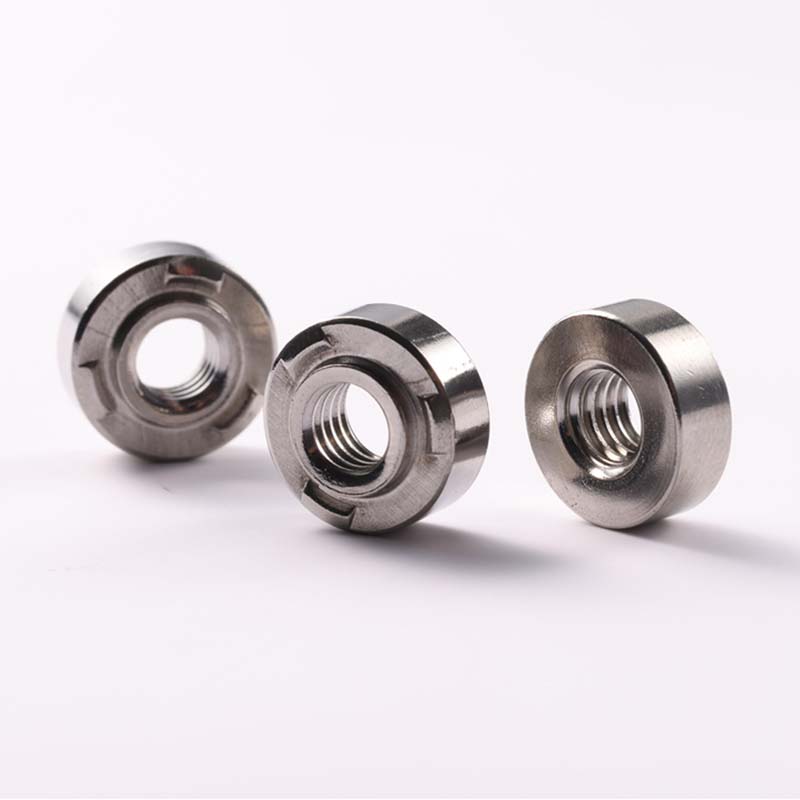

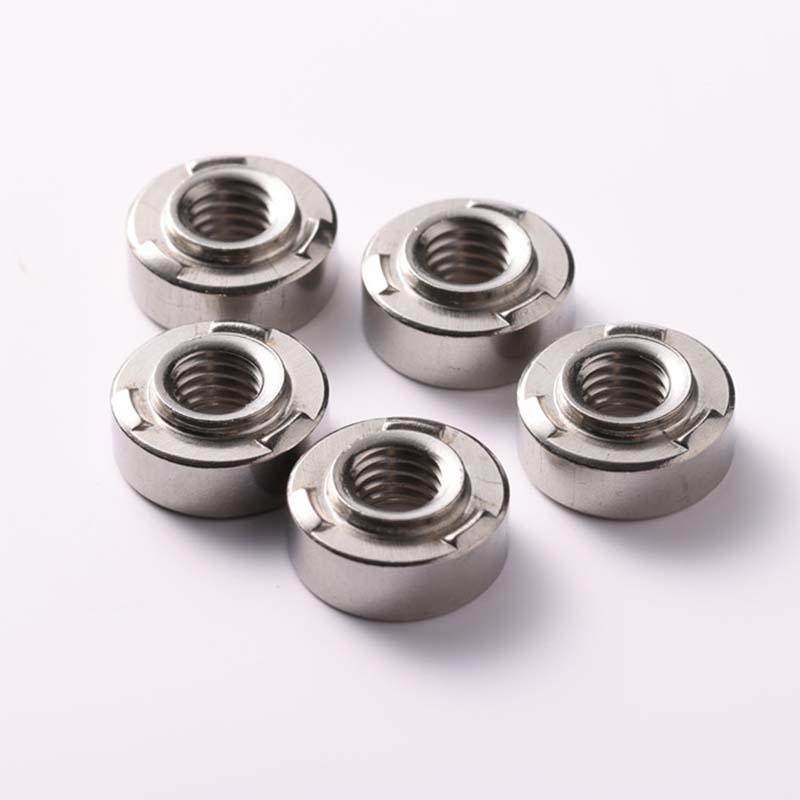

Self Clinching Proiekzio Weld Intxaurra

Xiaoguo® Factory-k ekoitzitako proiekzio-soldadurazko azkoina gainazal metalikoetan solda daiteke. Berez estutu daiteke tresna osagarrien beharrik gabe. Oinarria soldatuz, hariek tinko heldu ahal izango diote torlojuari. Bibrazioak ere modu eraginkorrean saihestu dezake askatzea.

Eredua:QIB/IND WN

Bidali kontsulta

Produktuaren Deskribapena

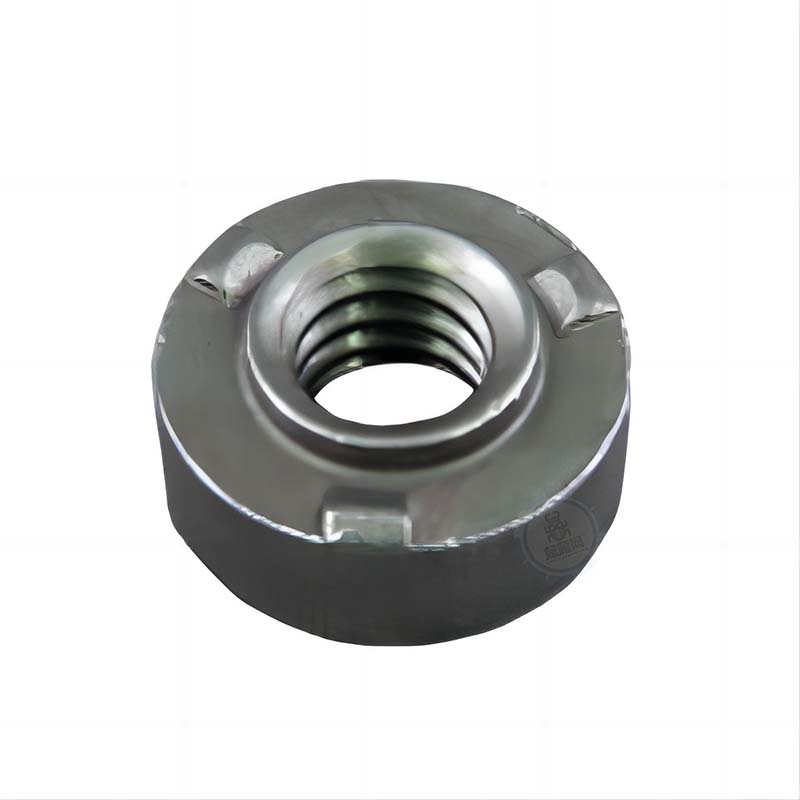

Proiekzio automatikoko soldadura azkoinaren alboan edo behealdean, egitura berezi batzuk daude, hala nola irtenguneak, kakoak edo hortzak. Egitura hauek bere auto-tentze ezaugarriaren gakoa dira. Bere hariaren zehaztapenak ere askotarikoak dira, eta dagozkien hainbat torlojurekin bat egin daiteke.

Produktuaren Ezaugarriak

Proiekzio automatikoko soldadura-azkoinak oinarriaren azpian hortzdun edo hortz-egitura bat du. Aurrez egindako zuloetara bultzatzen dituzunean (soldatzeko pistola edo tresna berezi bat erabiliz), zirrikitu hauek metalezko plakan sartuko dira. Ondoren, soldadura azkoinaren erdiko zulotik egin dezakezu. Soldadurak betirako blokeatuko du lekuan, baina zirratzek dagoeneko sendo finkatu dute soldadura-prozesurako. Autoblokeatze-egitura burutsu diseinatu da, soldadura bitartean blokeo mekanikoa aldi berean lortu ahal izateko, konexioaren egonkortasunerako berme bikoitzak eskainiz. Soldadura piezetara moldagarritasun handia du. Burdinazko plaka mehea edo altzairuzko plaka lodia den ala ez, soldadura eta finkapena irmo eta leun egin ditzake.

Autokokatze-proiekzioaren soldadura azkoinen erabilerak zulo-diametro zehatz bat behar du. Zuloaren diametroa azkoinaren eraztun zerratua baino apur bat txikiagoa izan behar da. Sakatuz gero, hortzek zuloaren ertzaren deformazio apur bat eragingo dute, eta horrela helduleku estua sortuko dute. Zuloaren diametroaren tamaina okerra bada, intxaurrak ezin dira behar bezala finkatu soldatu aurretik.

Proiekzio automatikoko soldadura-intxaurrak lodiera jakin bateko xafletan erabiltzeko egokienak dira. 0,8 milimetro eta 3,0 milimetro ingurukoa izan ohi da. Meheegia bada, azkoinaren hortzak hautsi daitezke. Lodiegia bada, azkoinaren deformazioa nahikoa ez da materiala irmoki estutzeko. Mesedez, egiaztatu intxaurren zehaztapenak xaflaren lodierarekin bat egiten duela ziurtatzeko.

Produktuaren parametroak

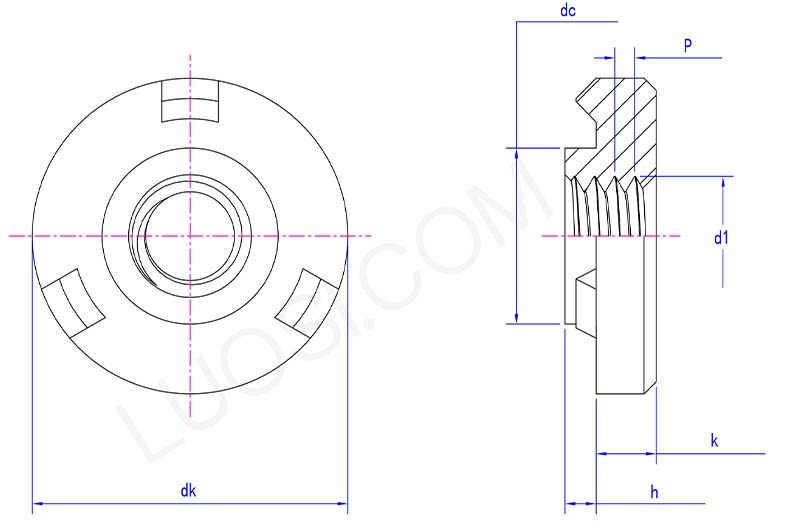

self clinching projection weld nut parameter

al	M3	M4	M5	M6
P	0.5	0.7	0.8	1
dc max	4.36	5.5	6.32	8.01
dk max	7.82	9.42	11.17	13.25
dk min	7.57	9.17	10.92	13
h max	0.77	0.77	0.77	1.22
k max	1.59	2.68	3.88	4.66
k min	1.39	2.48	3.68	4.46
d1	M3	M4	M5	M6
