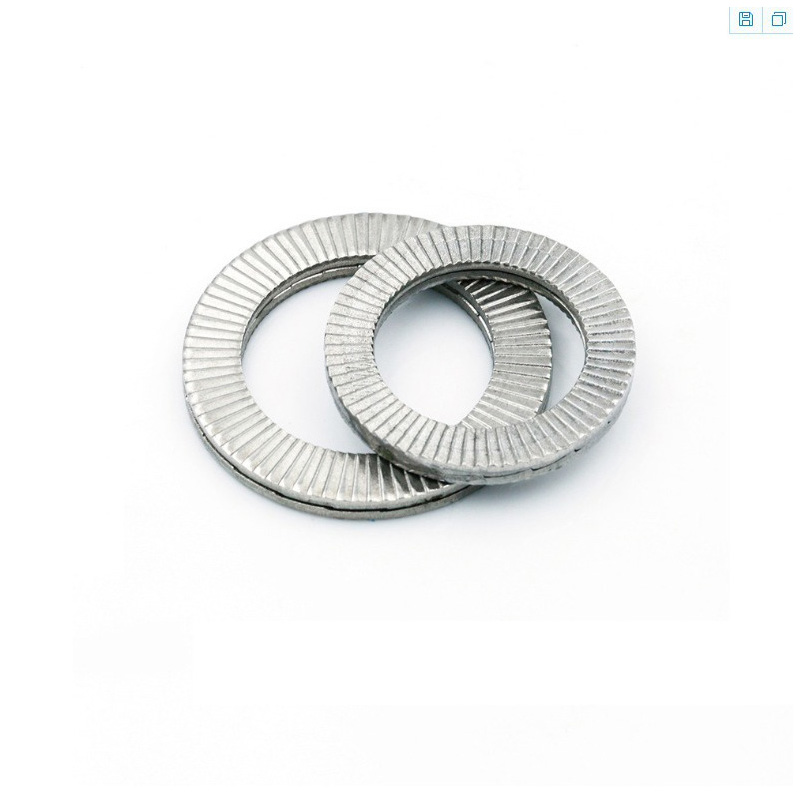

Bi tolestu ziri blokeo-garbigailua

Xiaoguo® fabrikako izakineko bi tolestutako ziri-ziri-garbigailuak berrerabilgarriak dira. Era egokian instalatuta eta desmuntatzen direnean, ez dira deformatuko, eta blokeatzeko errendimendua berdina izaten jarraitzen du behin eta berriz erabili ondoren ere.

Bidali kontsulta

Produktuaren Deskribapena

Bi tolestutako ziri blokeo-garbigailua ekoizpen-lerro automatizatuekin ekoizten dugu. Lehengai estandarrak dimentsio zehatzak dituzten garbigailuak egiteko prozesatzen dira.

（1）Lehengaiak prestatzea eta prozesatzea

Erresistentzia handiko aleaziozko altzairu zerrenda eta altzairu herdoilgaitzezko zerrenda erabiltzen ditugu oinarrizko material gisa. Materialak errekuzituz eta desugertzez tratatzen dira, barneko kristalaren egitura egokitzeko.

(2) Estanpazio konformazioa

Estazio anitzeko doitasun prentsan egiten da.

Zulaketa: Garbigailurako erdiko zuloa zulatzea.

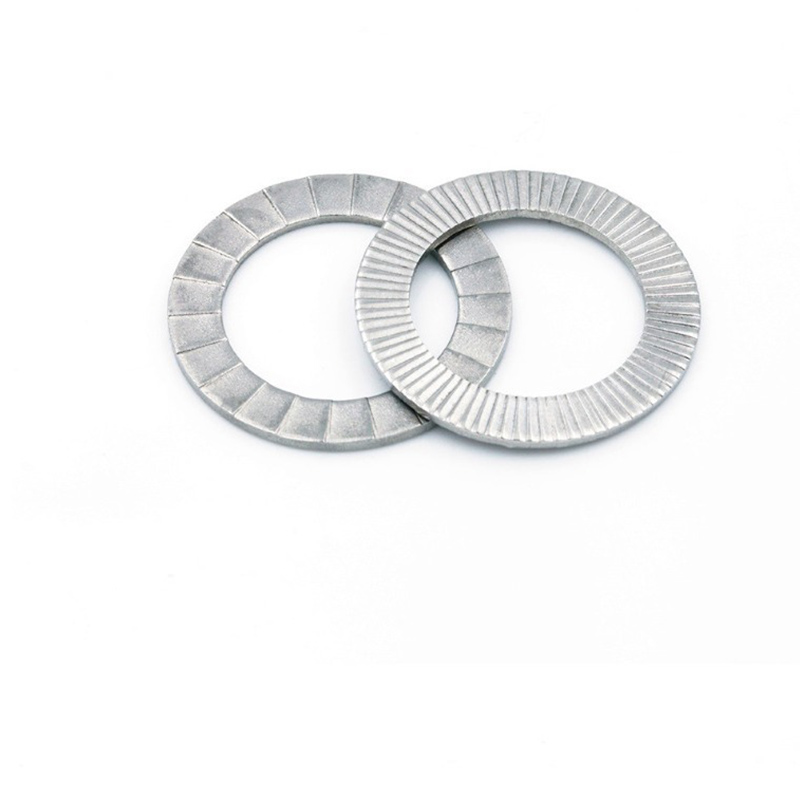

Engranajeak osatzea: goiko eta beheko moldeen lankidetza zehatzaren bidez, kanpoko eraztunaren hortz erradial finak eratzen dira alde batetik.

Ziri-formako gainazalaren konformazioa: molde berezi bat erabiliz, blokeoaren errendimendua zehazten duten ziri-formako hortz-azalak beste aldean sakatzen dira.

Mozketa: altzairuzko xaflatik eratutako zirrinda moztea.

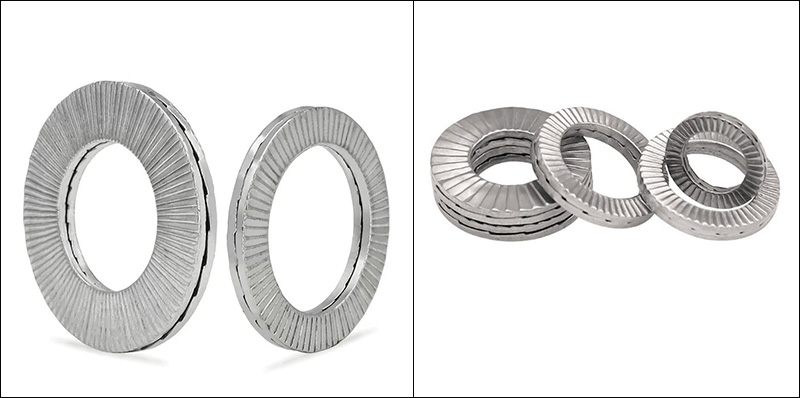

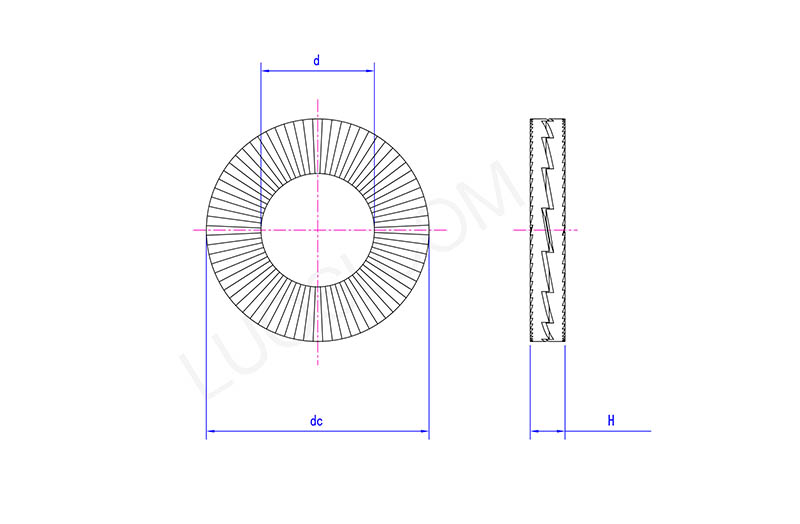

Two Fold Wedge Lock Washer

al	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Gogortzeko tratamendu termikoa

Garbigailua uniformeki berotzen da tenperatura altu zehatz batera, ondoren azkar itzaltzen da eta berehala tenplatzen da tratamendua.

(4) Gainazaleko estalduraren tratamendua

Karbonozko altzairuzko bi tolestutako ziri-ziri-garbigailurako, errendimendu handiko irtenbide gomendagarriena Dacromet da. Kalitate handiko estaldurak Two Fold Wedge Lock Garbigailuaren babesa eta higadura erresistentzia hobetuko ditu.

（5）Kalitatearen ikuskapena eta probak

Lehengaien analisia: analisi espektrala egin sarrerako materialen lote bakoitzean konposizio kimikoa egiaztatzeko.

Prozesuaren ikuskapena: estanpazio-prozesuan zehar, ziurtatu dimentsio-egonkortasuna.

Gogortasun-proba: ausaz ikuskatu bi tolestutako ziri-ziri-garbigailuak diseinu-arauak betetzen dituen ala ez.

Gatz ihinztadura proba: estalduraren korrosioarekiko erresistentzia egiaztatzeko.

Alboko bibrazio-proba: instalatu garbigailua torlojuaren konexio-puntu estandarrean eta kontrolatu bere estutze-indarraren arintzea etengabeko bibraziopean.

Two Fold Wedge Lock Washer

al	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
