B motako 12 Piont Brida Torlojuak

B motako 12 piont brida torlojuak egonkortasun gehigarria behar duten proiektuetarako bereziki diseinatuta daude. Errazagoa da estutzen duzunean kontrolatzea. Brida oinarriak presioa banatu eta kalteak saihestu ditzake. Xiaoguo® konpainiak inbentario aberatsa du. Edozein unetan jar zaitezke gurekin harremanetan.

Bidali kontsulta

Produktuaren Deskribapena

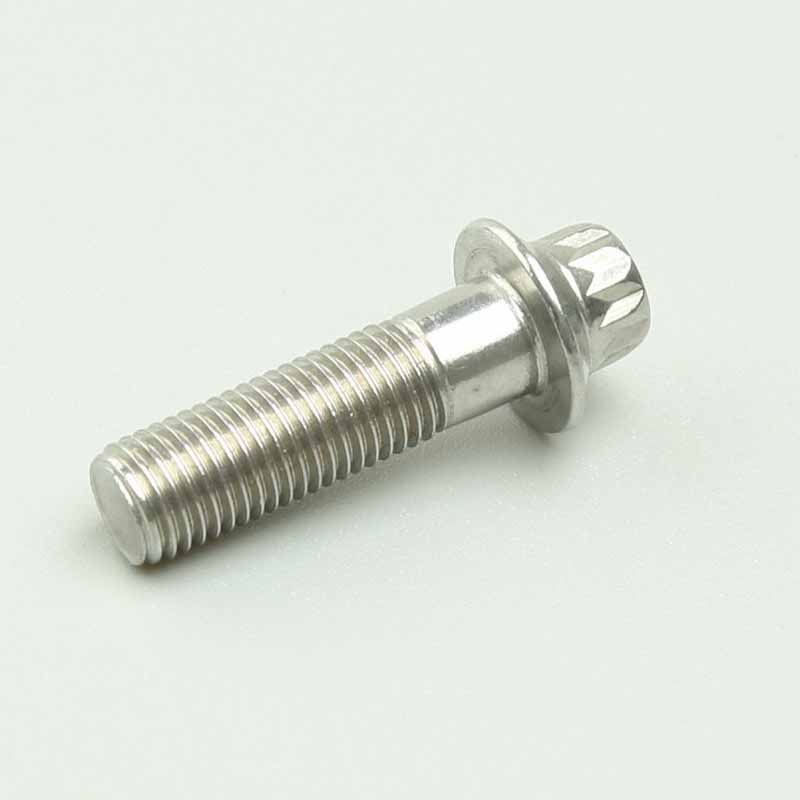

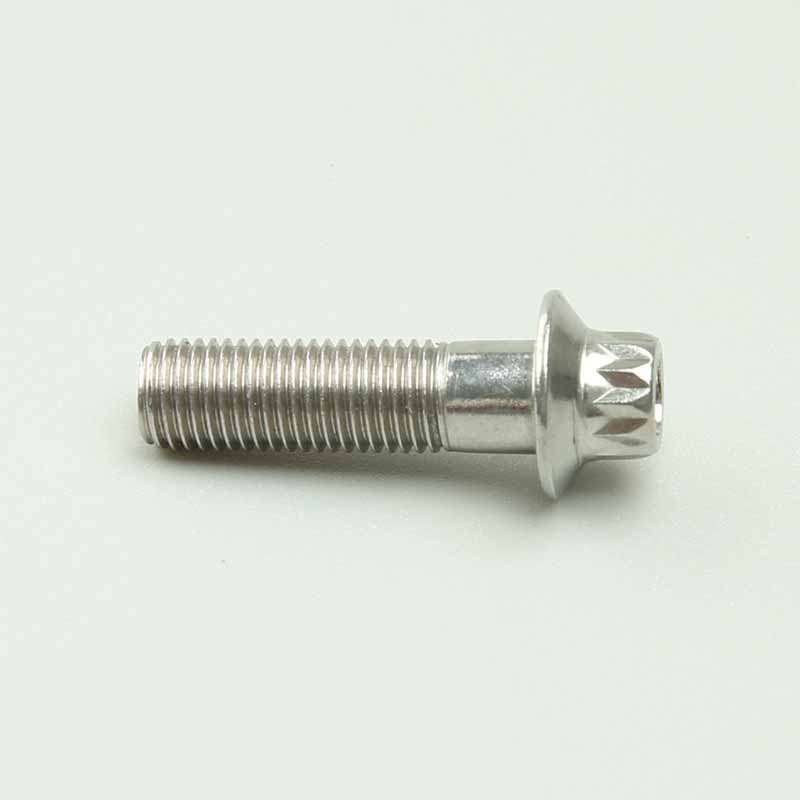

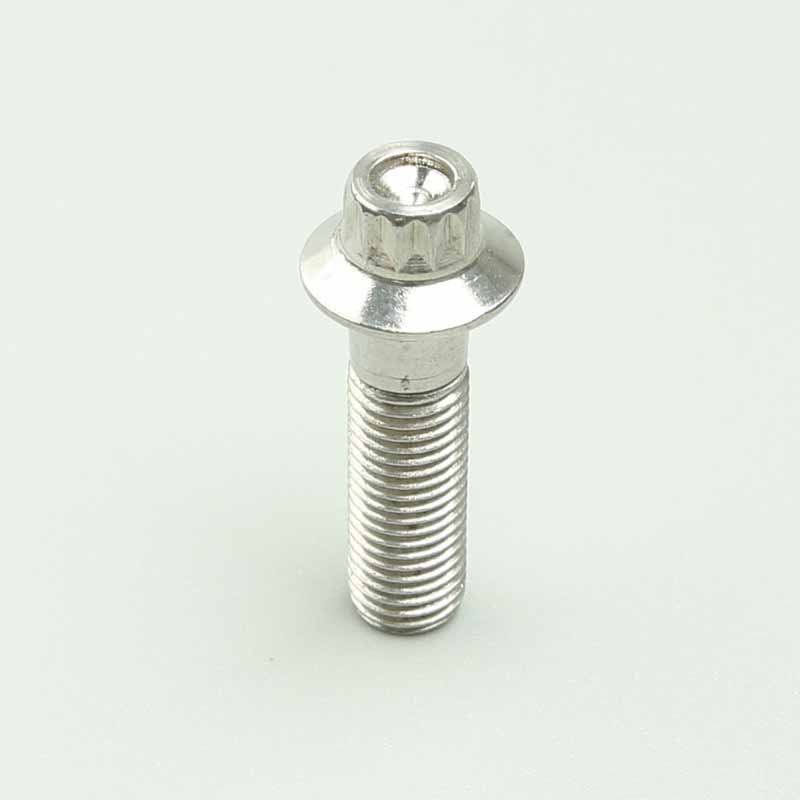

B motako 12 piont brida-torlojuak12 izkin dituzte buruan eta brida-plaka bat behealdean. Errazagoa da estutzea eta irrist egitea gutxiago. Beheko brida junta txiki bat bezalakoa da, eta horrek objektu finkoarekin kontaktu-eremua handitu dezake eta instalazio-baldintza desberdinak bete ditzake.

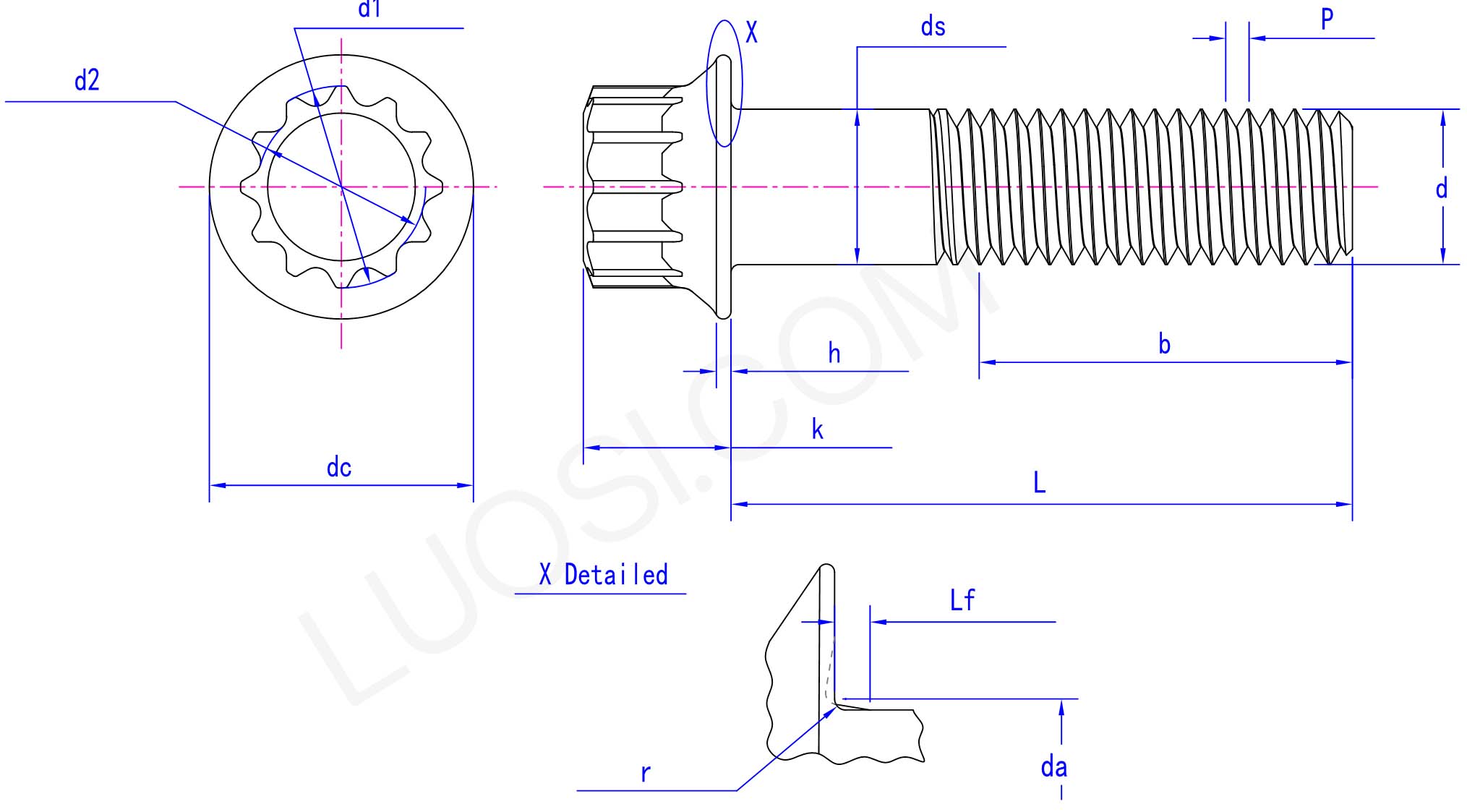

Produktuaren Parametroak

al	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds max	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 gehienez	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	5.6	6.7	8	11	13	15	17.5	22
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Aplikazioa

B motako 12 puntuko torlojuak mahuka oso baxuetarako egokiak dira. Buru gutxiko diseinua egokia da brida-torloi estandarrak estutu ezin diren egoeretarako, esate baterako, motorraren konpartimentu estuak edo gailu elektroniko trinkoak. Bridak oraindik ere erabil daitezke integratutako junta gisa. Uhal garraiatzaileen motorretarako edo ponpa-oinarrietarako erabil daiteke blokeo-juntarik gabe.

B mota 12 oriontorlojuak nekazaritzako engranaje-kaxak muntatzeko erabiltzen dira. Traktore baten PTO engranaje-kutxa lokatza eta inpaktua izateko joera du. Maskorraren bridak zigilatu ditzakete urtaro guztietan. Bridaren beheko gainazal zerratuak metala zizta dezake eta bibrazioarekiko eta askatzeko erresistenteagoa da junta leunak baino. Eremuko mantentze-lanak egiterakoan, erabili 12 puntuko inpaktu-mahukak torloju hauek torlojutzeko.

Funtzionatzean turbina berotu eta gorri bihurtuko da. B motako 12 puntuko torlojuak isolamendu termikoko plaka finkatu dezakete eta ez dira askatuko. Bridaren hedapen termikoaren koefizientea altzairu herdoilgaitzezko plakaren isolamenduarekin bat dator, eta horrek okertzea eragotzi dezake. Erabili 12 puntuko buru elastikoko txinga-giltza ihes-hoditik gertu. Ez berrerabili - ziklo termikoak metalaren indarra ahulduko du. Bat ez egoteak kable-arnesa urtuko du.

Produktuaren Ezaugarriak

B mota 12pionbrida torlojuak egitura berezia dute. 12 izkin eta brida plakaren egitura bereziak, 12 izkinekin, estutzea zehatzagoa egiten du. Brida-plakak ere saihes dezake torlojuak material finkoan trabatzea. Azalera galbanizazio tratamendua jasan du aurrera egitekoherdoilaren aurkako gaitasuna hobetu.

Type B 12-Piont flange screws
