Aingura-ziriak Post Tentsioa eusteko

Lan-printzipioa

Post Tension Griping Aingura-zirien funtzionamendu-printzipioa bi mekanismotan oinarritzen da: Ziria autoblokeatzea eta marruskadura-indarraren transmisioa.

（1）Sistemaren osaera

Ainguratzeko sistema osoa normalean honako hauek osatzen dute:

Altzairuzko hariak (tendoiak aurretiaz): Tentsio-indarra jasaten dute.

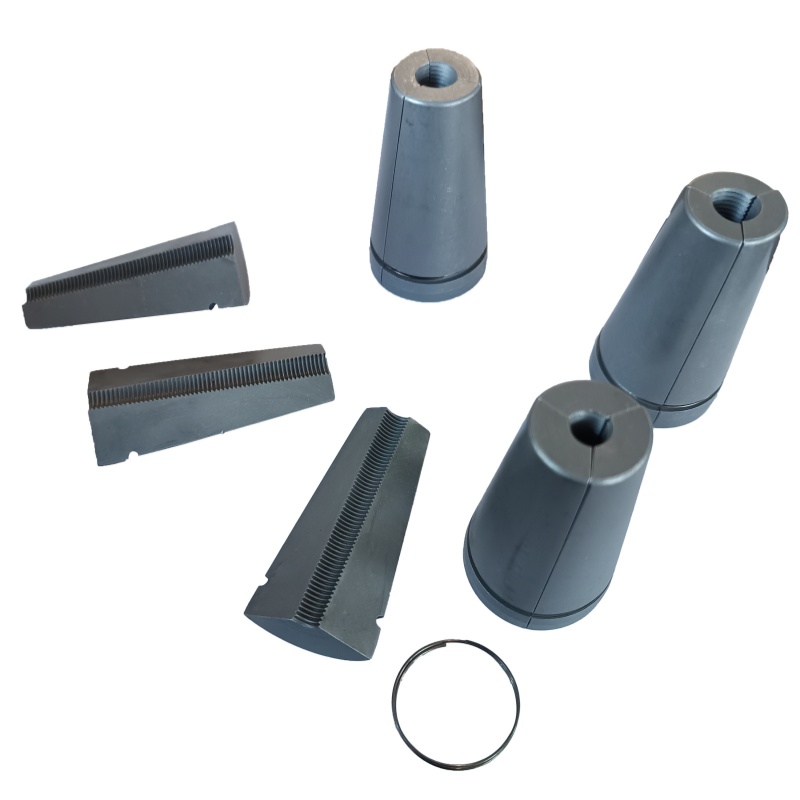

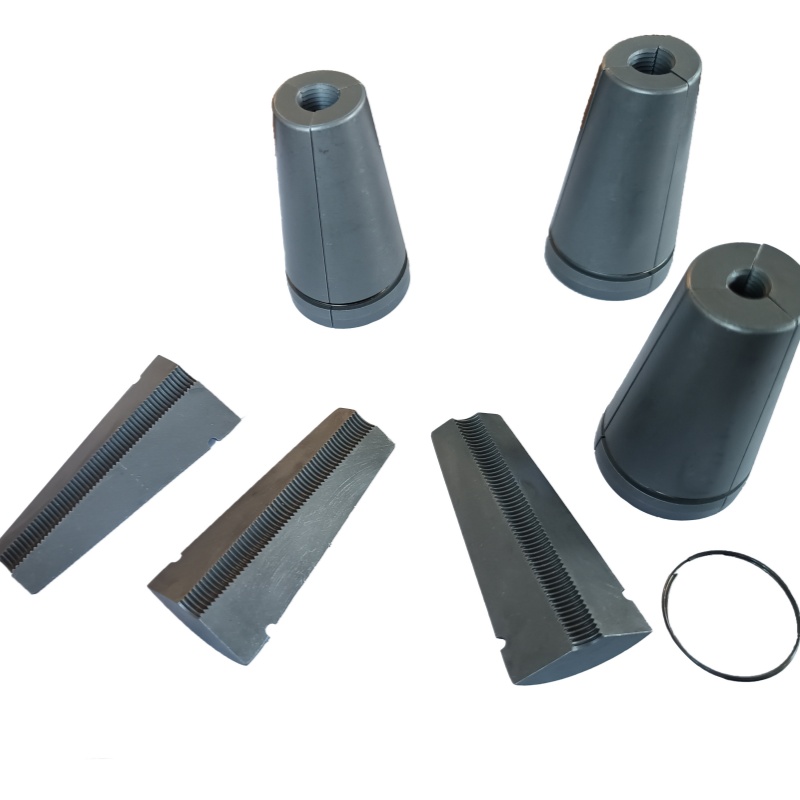

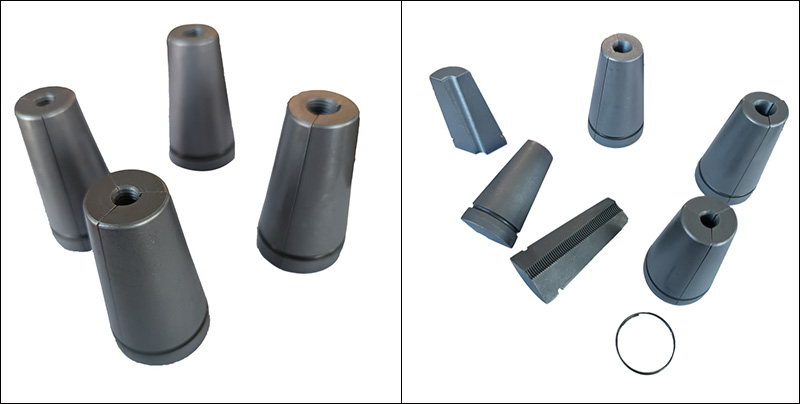

Ziriak (bloke-plakak): Bi edo hiru piezaz osatuta, estutze-unitate konikoa osatzen dutenak, barne-gainazalean ertzekin.

Aingura-plakak: zulo konikoekin, zulo-kono-angelua ziriaren kanpoko kono-angeluarekin bat datorrena (normalean 6°55′ ingurukoa).

Aingura-zapiak: presioa hormigoiari transferitzea eta tokiko euskarri-funtzioa betetzen du.

（2）Lan-prozesua

Tentsio-etapa: Tenkagailuak altzairuzko hariak luzatzen ditu. Une honetan, Tentsioaren Postarako Aingura Ziriak oraindik ez daude guztiz ziriatuta, eta altzairuzko hariak aske mugi daitezke.

Finkatze-etapa: Diseinatutako tentsio-indarra lortutakoan, jack hidraulikoa atzera egiten du deskargatzeko. Ziri-blokearen kanpoko azalera konikoaren eta aingura-plakaren zulo konikoaren barruko hormaren arteko ukipenaren ondorioz, presio positiboa sortzen da.

Eraketa autoblokeatzailea: altzairuzko hariaren uzkurdura indarrak ziri-blokearen eta zulo konikoaren hormaren arteko presioa nabarmen handitzen du. Marruskadura-indarra altzairu-hariaren uzkurdura-indarraren berdina edo handiagoa denean, oreka estatiko bat sortzen da ziri-blokearen eta altzairu-hariaren artean, baita ziri-blokearen eta aingura-plakaren artean ere. Ondoren, altzairuzko katea modu seguruan blokeatzen da.

Pretentsioaren atxikipena: Ondoren, altzairuzko harien tentsioa hormigoizko kidera osorik transferitzen da Tentsio Postarako Aingura Zirien bidez - aingura-plaka - aingura-kutxa.

（3）Autoblokeatzeko egoera

Ziriak autoblokeo fidagarria lor dezakeen ala ez ziri-angeluaren (kono-angelua) eta marruskadura-koefizientearen arteko erlazioaren araberakoa da. Teorian, autoblokeatzeko baldintza hau da:

Kono-angeluaren erdia (α/2) ≤ arktan(μ)

Non μ aingura-plakaren ziriaren eta kono-zuloaren arteko marruskadura-koefizientea den.

（4）Hagin ereduaren funtzioa

Ziri blokearen barruko gainazaleko hortz eredu zorrotzak diseinu gakoetako bat dira. Tentsio- eta ainguratze-prozesuetan, hortz-ereduak altzairuzko harien gainazaleko zulo txikietan sartuko dira, eta ondorioz, elkarloketa mekanikoa sortuko da.
