Post-tentsioko aingura-ziriak

Funtsezko errendimendua

Post Tension Anchor Wedges errendimenduak zuzenean zehazten du proiektu handien egiturazko segurtasuna eta iraunkortasuna, hala nola zubiak eta eraikinak. Xiaoguo® aukeratzean, estandar zorrotzenak jasan ditzakeen berme fidagarria lortuko duzu.

(1) Karga estatikoa ainguratzeko eraginkortasuna

Eraginkortasun-koefizientea ηa ≥ 0,95

Ainguratze-sistemak altzairuzko harien indar osoa eraginkortasunez erabil dezakeen ala ez

（2）Azken tentsio osoa

εapu ≥ % 2,0

Ainguratze-sistemaren harikortasuna azken egoeran neurtzen du, hutsegite hauskorra saihesteko

（3）Nekearen errendimendua

Ez dago hutsegiterik 2 milioi ziklo kargatu ondoren

Egiturak, zubiak eta aerosorgailuen dorreak, epe luzerako karga dinamikoak jasaten dituztenak, nekearen ondorioz huts egingo ez duela ziurtatzen du.

（4）Marruskadura-galera ainguralekuan

Erabateko galera aingura irekian + tronpeta irekiera ≤ % 6

Marruskadurak eragindako pretentsio eraginkorraren galera murrizten du, tentsioaren eraginkortasunari eta kostuen kontrolari eraginez.

（5）Zi-blokearen erretrakzio kopurua

Erretrakzio baxuko aingura ≤ 0,5 mm; Aingura arrunta ≤ 6mm

Horrek zuzenean eragiten dio pretentsioaren ezarpenaren zehaztasunari. Zenbat eta erretrakzio txikiagoa izan, orduan eta pretentsio-galera txikiagoa izango da ezarpenean.

(6) Gogortasun baldintzak:

Post Tension Anchor Wedges: HRC 58-65; Aingura-plaka: HB ≥ 251

Ziurtatu piezen gainazala higadura-erresistentea dela eta ez dela deformatuko edo tolestuko presio handietan.

Sailkapena

Post Tension Anchor Wedges mota askotan sailka daitezke. Sailkapen irizpide nagusiak pieza kopuruan, barneko hortzen forman eta kanpoko konoaren forman oinarritzen dira. Dagozkion egitura-ezaugarriak eta erabilerak

【1】pieza kopurua

(1) Bi pieza

Egiturazko ezaugarriak: ziri formako bi plaka simetrikoek, konbinatuta, erdian zulo zirkular bat osatzen dute.

Aplikazio tipikoak: Lanerako aingura iraunkorra, behin erabiltzeko

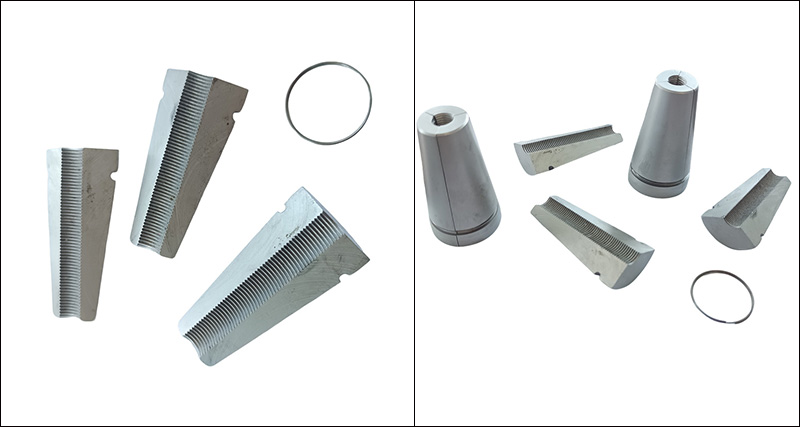

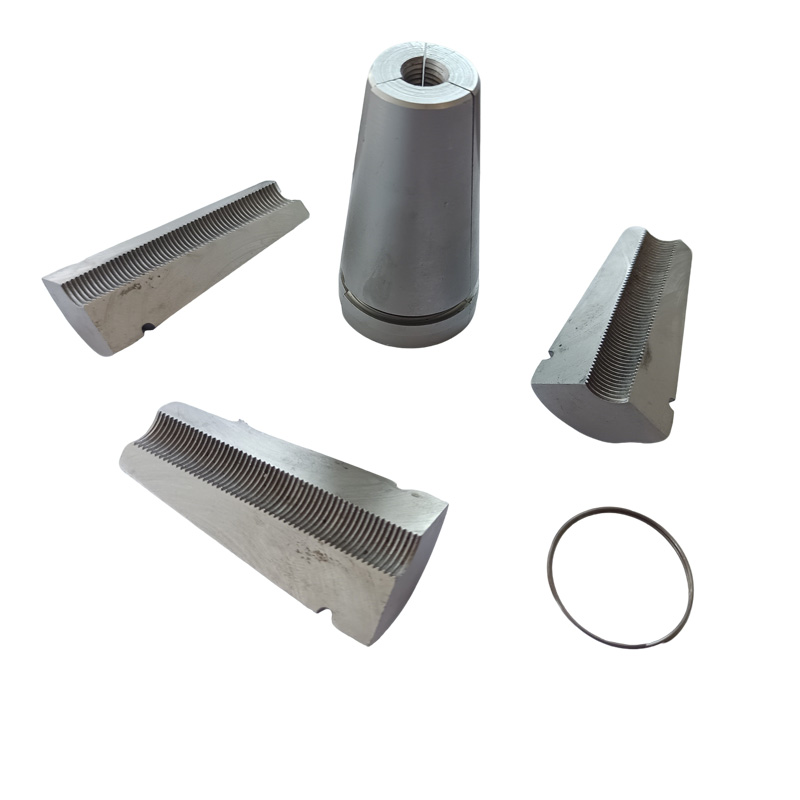

(2) Hiru pieza

Egitura-ezaugarriak: ziri-formako hiru euskarri-plakak berdin banatuta, haien artean hutsuneak dituztenak, malguki bobina behar dute koordinaziorako

Aplikazio tipikoak: Erremintaren aingura, berrerabilgarria

【2】barneko hortzen forma

（1）Hogin zirkularrak

Ezaugarriak: Post Tension Anchor Wedgek hainbat hortz irten eta zirkular independente ditu, hortz punta zorrotzekin.

Altzairuzko hari aplikagarriak: altzairuzko hari estandarra (1 × 7 egitura)

（2）Haria espirala

Ezaugarriak: Barneko haria espiral jarraitua

Altzairuzko hariak aplikagarriak: erresistentzia handiko altzairuzko alanbre-sorta edo aurretensatutako indargarri berezia

（3）Konbinazio mota

Ezaugarriak: zirkunferentziazko hortzak + luzetarako zirrikituak

Altzairuzko hariak aplikagarriak: txirbilak kentzea eta konpromezuaren errendimendua hobetzen du

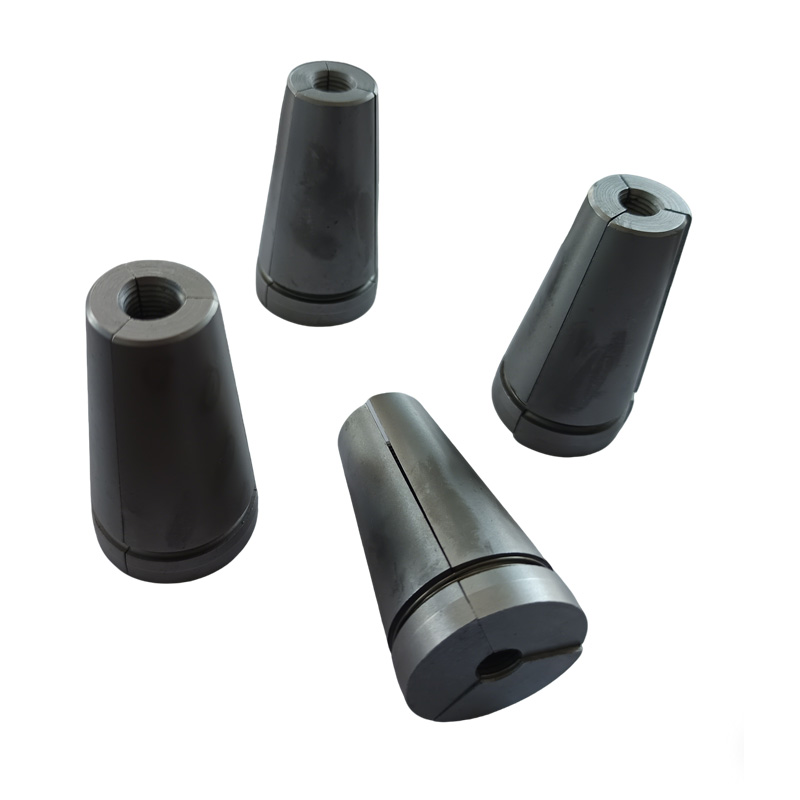

【3】kanpoko konoaren forma

(1) Gainazal koniko bakarra

Gainazal konikoen ezaugarriak: gainazal osoak taper bakarra du (ohikoena)

(2) Gainazal koniko bikoitza

Gainazal konikoaren ezaugarriak: mutur handitik gertu angelu txikiko trantsizioa dago, indar banaketa hobetuz

（3）Gida atalarekin

Gainazal konikoaren ezaugarriak: gidatze sekzio zilindriko bat mutur txikitik hedatzen da, hasierako txertaketa erraztuz.
