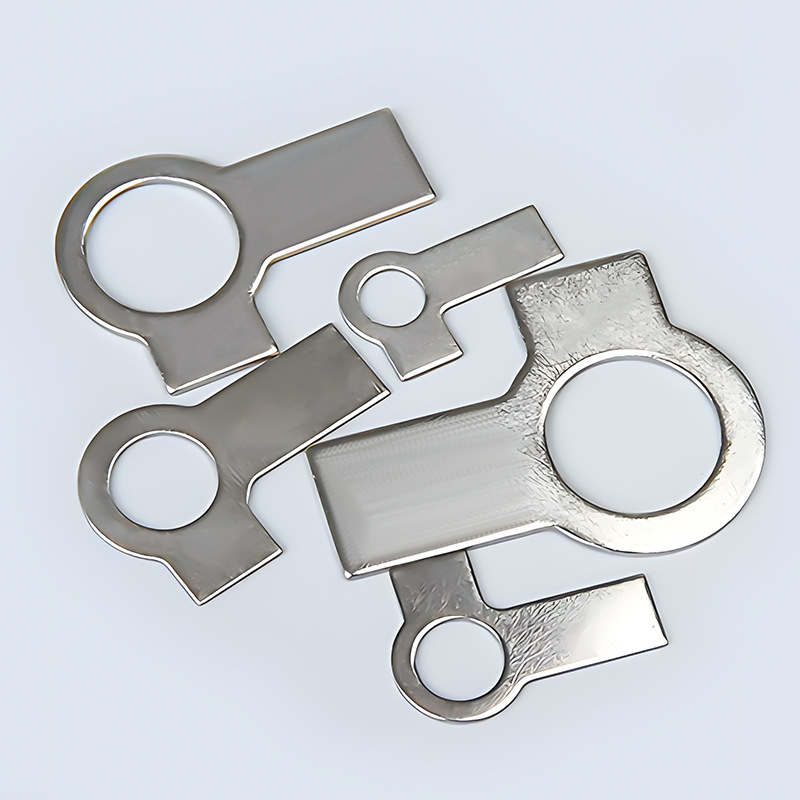

Altzairu beltzezko zirringailuak Lentxa luzearekin eta hegalarekin

Xiaoguo® fabrikak ekoitzitako Black Steel Tab Washs with Long Tab and Wing ekoiztutako egitura sinplea dute, eta erraza da funtzionatzeko eta erabiltzeko. Instalazioan, ohiko giltza bat bakarrik behar da eta ez da tresna osagarririk behar.

Bidali kontsulta

Produktuaren Deskribapena

Black Steel Tab Garbigailuak Fit Long eta Hegoarekin instalatzeak lau urrats erraz hartzen ditu. Mesedez, jarraitu hurrengo sekuentzia funtzionatzeko blokeo-efektu segurua ziurtatzeko.

【1】Tresna

Giltza (azkoinak edo torlojuak estutzeko erabiltzen da)

Sudur puntadun aliketak edo sudur lauko aliketak (belarri-piezak okertzeko erabiltzen da)

(Aukerakoa) Mailua + Phillips bihurkina (garbigailu lodiagoetarako)

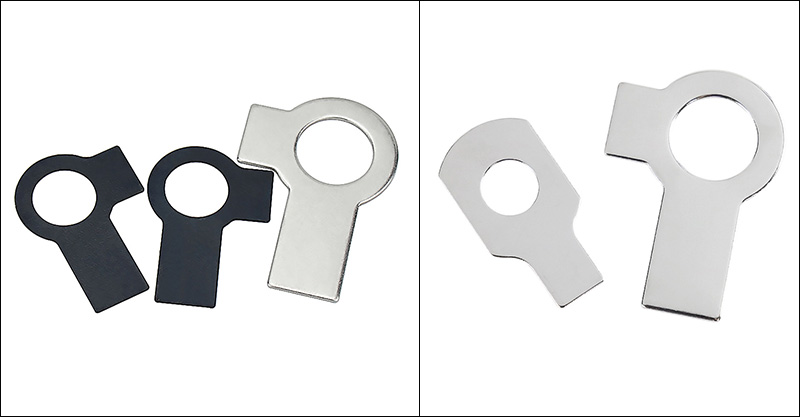

Black Steel Tab Washers With Long Tab and Wing

【2】Instalazio urratsak

(1) Jarri garbigailua

Pasatu torlojua piezaren zulotik. Jarri torlojuaren gainean altzairu beltzezko fitxak eta hegala duten zirbilgailuak, mantendu fitxa luzea eta fitxa laburra kanpora begira. Ziurtatu garbigailua gainazalaren kontra laua dagoela. Torloju azkoina eskuz, ez estutu guztiz.

（2）Estutu azkoina

Erabili giltza bat lotzeko azkoina behar den momentura iritsi arte.

（3）Tolestu fitxa laburra

Hartu fitxa laburra aliketekin eta tolestu gorantz. Okertu estutu azkoinaren aurpegi lau baten aurka.

（4）Tolestu fitxa luzea

Erabili aliketak fitxa luzea behera edo albo batera okertzeko. Tolestu piezako zirrikituan edo tolestu irmo piezaren ertzaren aurka.

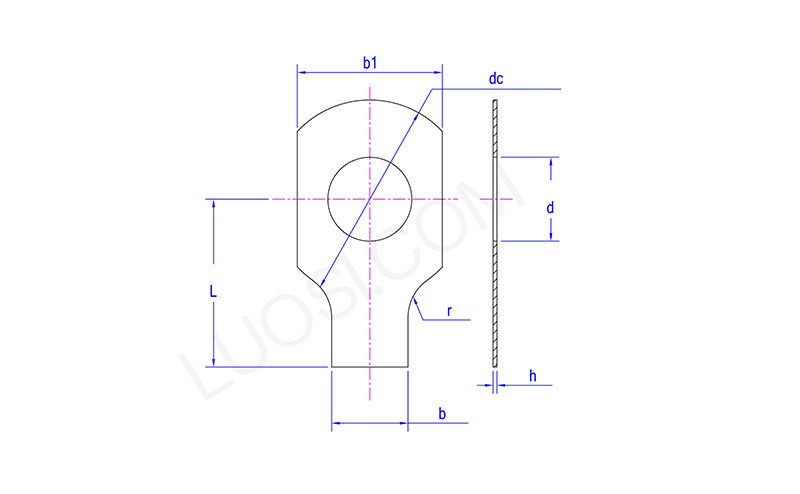

Black Steel Tab Washers With Long Tab and Wing

al	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Instalazioaren ikuskapena

Belarri laburrak ondo lotuta daude azkoinaren planoari, intxaurra biratzea saihestuz.

Belarri luzeak irmo finkatuta daude eta altzairu beltzaren fitxak eta hegal luzeak ezin dira biratu piezarekin alderatuta.

Belarri biek ez dute pitzadurarik eta ez dute gehiegizko okertzerik edo kalterik.

【4】Atentziorako oharrak

(1) Erabilera bakarra: instalatu ondoren, belarrietako piezak betirako tolestuta daude. Kentzean, mailuz edo moztuz zuzendu behar dira. Ezin dira berrerabili altzairu beltzezko fitxak eta hegal luzeak dituztenak.

（2）Ez okertu gehiegi: behin eta berriz okertzeak edo gehiegizko tolestura-angeluak belarri-piezaren erroa hautsi dezake, blokeo-funtzioa galduz.

（3）Ez gaizki ulertu: belarri motzak beti gorantz zuzendu behar dute, eta belarri luzeek beherantz.
