Lentxa-garbigailuak Lentxa eta hego luzeekin

Xiaoguo® fabrikak ekoitzitako Tab Luzea eta Hegoak dituzten Fit Garbigailuek oso fidagarritasun handia dute askatzeko funtzioari dagokionez. Bibrazio eta inpaktu etengabeko baldintzetan ere, blokeo-egoera ona mantendu dezakete.

Bidali kontsulta

Produktuaren Deskribapena

Lengüeta eta hegal luzeak dituzten Tab Garbigailuen funtzionamendu-printzipioa blokeo mekaniko hutsean oinarritzen da, marruskadura edo elastikotasuna baino. Nukleoaren mekanismoa bi belarri-piezak okertzea da, horrela azkoina (edo torloju-burua) piezarekin alderatuta biratzea fisikoki saihestuz.

【1】Lan espezifikoaprozesua

（1）Instalazio normala, belarrietako fitxak gordeta

Jarri Lentxa Luzeak eta Hegoak dituzten Fitxak Torloiaren gainean, eta gero estutu azkoina. Une honetan, belarrietako biak zuzen geratzen dira eta ez dira tolestu.

（2）Makurtu belarri motzak eta blokeatu intxaurrak

Erabili aliketak belarri motzak gorantz okertzeko, azkoinaren alde batera ondo itsatsiz. Belarri motzak azkoinaren planoaren kontra egon behar dute biratu ez dadin.

（3）Tolestu belarri luzeak eta konpondu fitx-garbigailuak fit eta hegal luzeekin

Makurtu belarri luzeak beherantz edo albo batera, piezaren ertza heldu ahal izateko, piezaren zirrikitu zuloetan sartu edo irtengune finkoaren aurka egon daitezen.

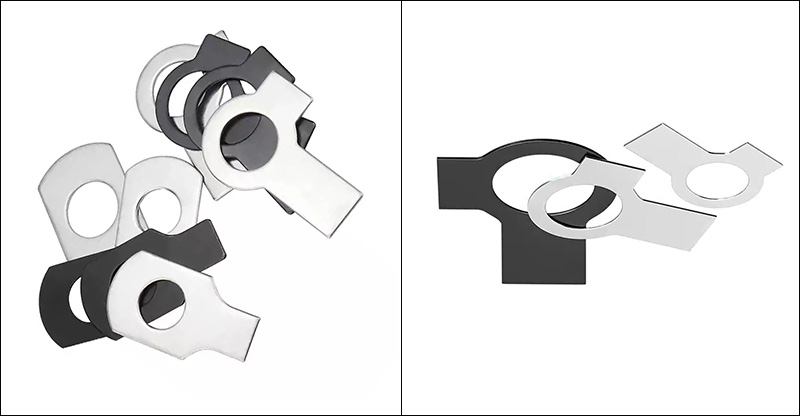

Tab Washers With Long Tab And Wings

【2】Azken eraginaren zehaztapena

Belarri luzeak garbigailua piezaren gainean finkatu zuen, garbigailuak biratu ezin zuela ziurtatuz.

Belarri laburrek azkoina eta garbigailua elkarrekin lotzen dituzte, eta azkoina ere ezin da biratu.

Garbigailuaren eta azkoinaren artean mugimendu erlatiborik gerta daitekeenez, torlojuaren konexioa guztiz blokeatuta dago.

【3】Marruskaduran oinarritutako soltearen aurkako mekanismoekiko aldea

Marruskadura blokeoa: erresistentzia sortuz biraketa eragozten du. Bibrazioak erresistentzia hori gainditu eta askatzea eragin dezake.

Lentxa eta hegal luzeak dituzten fitxa-garbigailuak: zuzeneko interferentzia fisikoaren bidez, belarritako pieza tolestuta edo hondatuta ez dagoen bitartean, azkoina ez da erabat biratuko. Blokeatzeko mekanismo horri ez diote eragiten bibrazioek, lubrifikazioak edo tenperatura aldaketek.

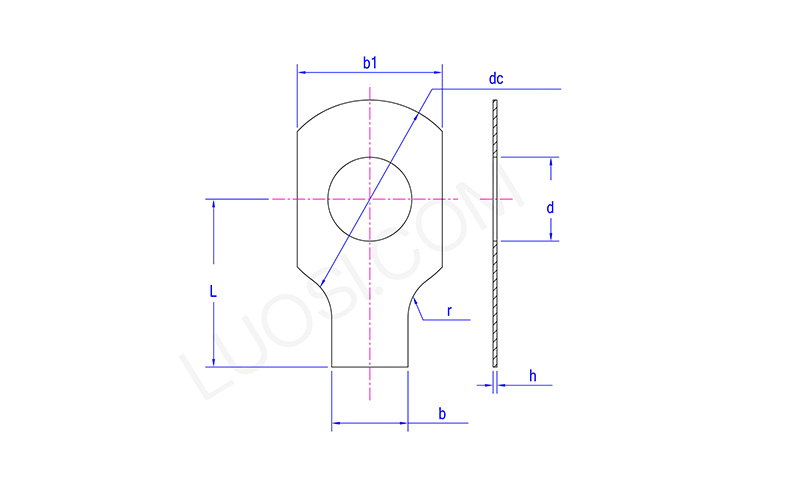

Tab Washers With Long Tab And Wings

al	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
