Lentxa-garbigailuak Lentxa luze eta laburrekin

Xiaoguo® fabrikak ekoitzitako fitxa luze eta laburra duten Tab garbigailuak mekanikoki blokeatzen dira marruskaduraz baino. Blokeo mekanikoak biraketa eragozten du funtsean eta blokeo-efektua oso nabaria da.

Bidali kontsulta

Produktuaren Deskribapena

Fitxa luze eta laburra duten Tab garbigailuak, DIN 463 blokeatzeko eraztun mekanikoarekin bat egiten dutenak, pieza bakarreko blokeo mekaniko hutsa da, askatzeko aurkako eraztuna. Presio-galdaketa-prozesu bakar baten bidez eratzen da, belarri-pieza luze bat eta belarri-zati labur bat ditu, bi belarri-piezek gutxi gorabehera 90°-ko angelua osatzen dutelarik. Torloju / azkoin hexagonaletarako erabiltzen da, belarri-pieza luze eta labur baten tolesketaren bidez askatzearen aurkakoa lortzen, eta bibrazio handiko, karga dinamikorako eta hedapen eta uzkurdura termikorako egokia da. Egitura honek azkoinaren edo torlojuaren biraketa erlatiboa guztiz eragotzi dezake, blokeo mekaniko fidagarria lortuz.

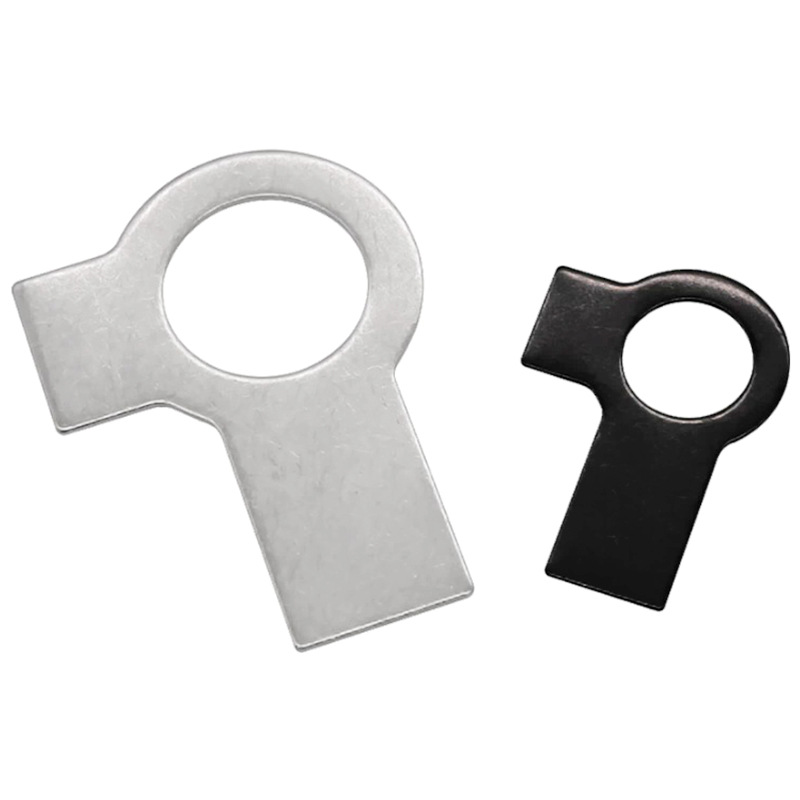

< style="text-align:center;"> Tab Washers With Long And Short Tab

Egiturazko ezaugarriak

Fitxa luzea eta laburra duten Tab garbigailuen egitura-ezaugarriak hauek dira:

(1) Estanpazio-moldeketa integratua

Fitxa luzea eta laburra duten Tab garbigailu osoa metalezko xafla bakar batez egina dago, hotz estanpazio-prozesuaren bidez. Ez dago soldadurarik edo osagai gehigarririk, eta ondorioz egitura sinplea, erresistentzia handia eta kostu baxua da.

(2) Belarri bikoitzeko diseinua (luze bat eta laburra)

Fitxa luzea eta laburra duten Tab-garbigailuen gorputz nagusia zirkularra da, eta bi belarri-zati kanporantz zabaltzen dira kanpoko ertzean:

Fitxa laburra: luzera laburra

Long Tab: luzeagoa

Bi belarri zatiek gutxi gorabehera 90 graduko angelua osatzen dute elkarren artean.

（3）Estresa askatzeko egitura bat dago belarriko piezaren erroan.

Belarri-pieza eta gorputz zirkularraren arteko lotura puntuan, ertz biribilduak edo zabalera apur bat uzkurtzeko diseinatuta daude tentsioaren kontzentrazioa murrizteko eta belarri-pieza haustea saihesteko.

（4）Gorputz zilindrikoa

Gorputzaren lodiera uniformea da. Gorputzean ez dago hortz edo gainazal inklinaturik, eta gainazala leuna izan ohi da.

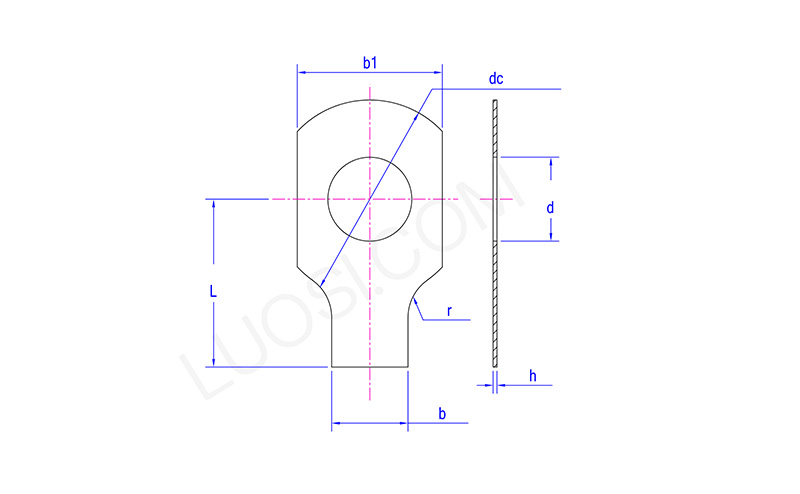

< style="text-align:center;"> Tab Washers With Long And Short Tab

al	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
