Beheko Proiekzioa Soldadura Torlojua

Beheko proiekzioko soldadura torlojua metalaren gainazalean soldatu daiteke, eta bere mutur hariztatua beste osagai batzuk konektatzeko erabil daiteke. Ekipamendu mekanikoek, altzairuzko markoek edo industria-panelek oinarri sendo eta iraunkor bat behar duten lekuetarako egokiak dira. Xiaoguo® marka fidagarria da, produktuek kalitate estandar garrantzitsuak betetzen dituzte.

Eredua:QC/T 598-1999

Bidali kontsulta

Produktuaren Deskribapena

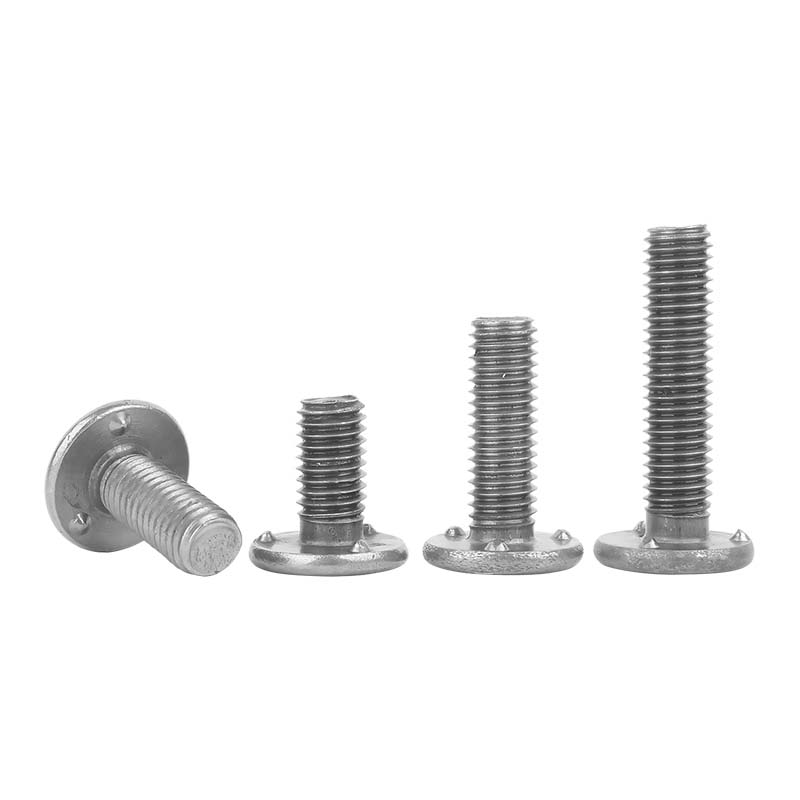

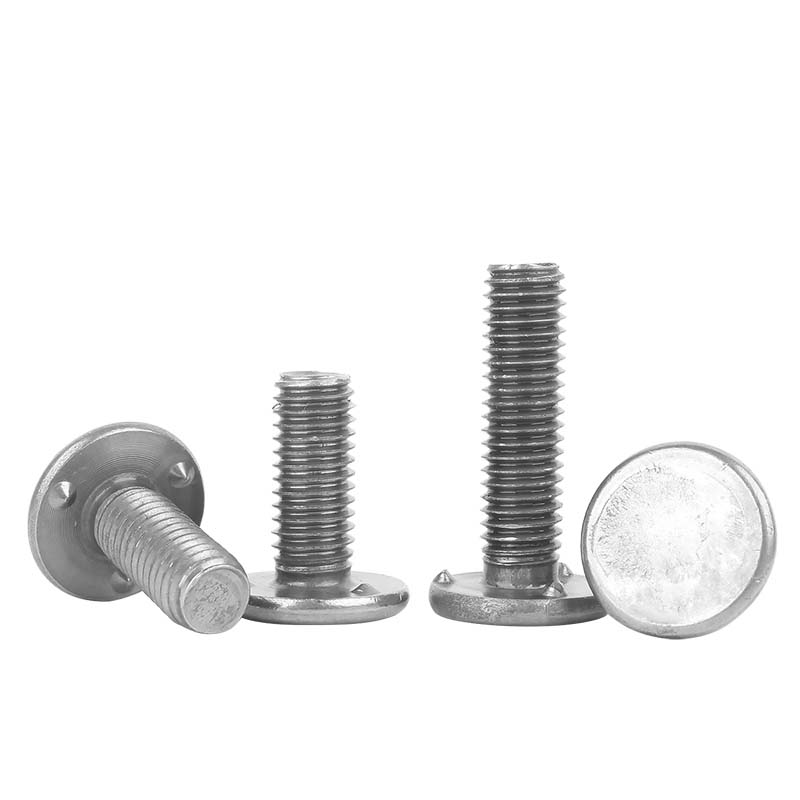

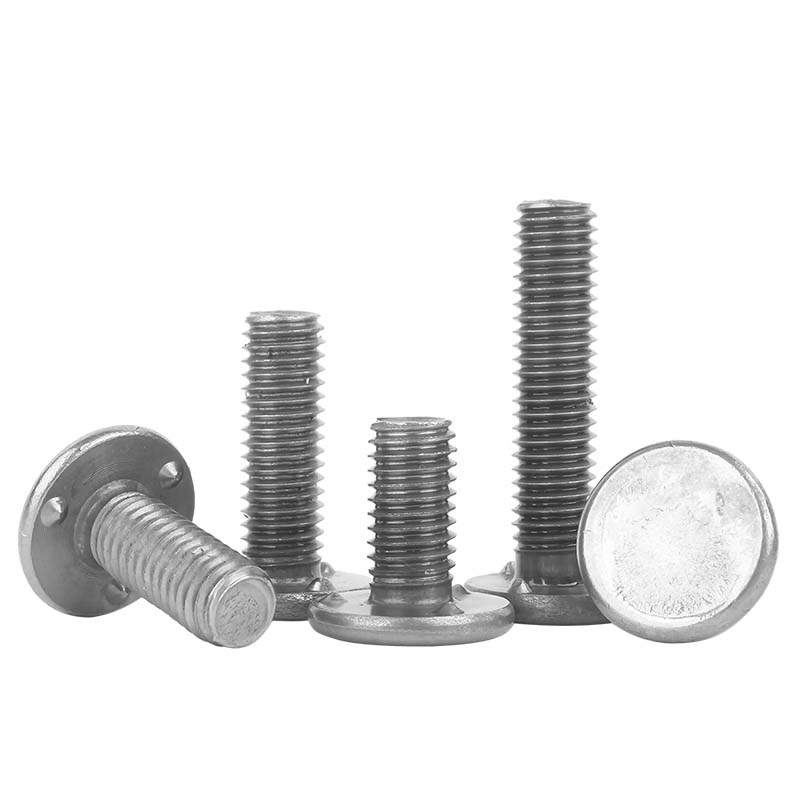

Beheko proiekzioko soldadura torlojuaren burua zirkularra, leuna eta erregularra da, soldadura puntuekin, eta soldadura eta finkapena bezalako eszenatokietan erabiltzen da. Torlojuak forma zilindrikoa du, bere gainazalean hari erregularrak ditu. Hari jarraituak eta uniformeak dira.

Produktuaren parametroak

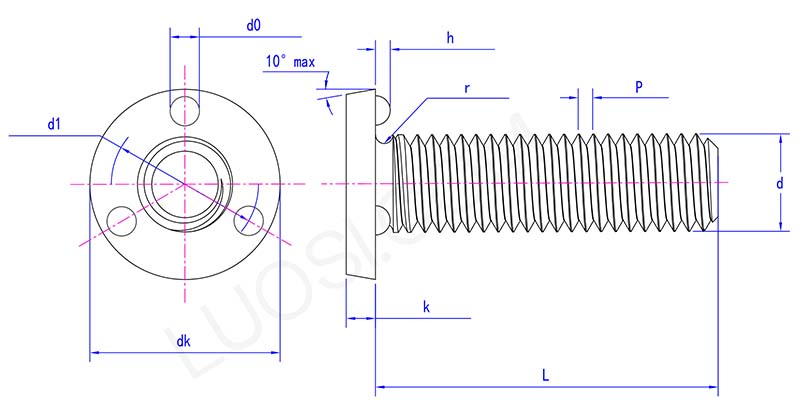

bottom projection weld screw parameter

al	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 gehienez	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 gehienez	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Aplikazioak

Zubiak eta eraikin handiak bezalako altzairuzko egitura proiektuak eraikitzean, beheko proiekzioko soldadura torlojuak erabiltzen dira. Altzairuzko egituraren osagai guztiak modu seguruan lotuta daudela ziurta dezakete, karga eta tentsio handiak jasateko gai direla, eta eraikinaren egituraren segurtasuna eta egonkortasuna bermatzen dute.

Era guztietako ekipamendu mekanikoen muntaketak ezin du egin proiekzio-soldadura-torlojurik gabe. Esate baterako, makina-erreminta, motorrak eta makineria handiak bezalako ekipoen osagai desberdinak torlojuen bidez estu lotuta daude makinaren funtzionamendu normala bermatzeko. Esate baterako, motorra muntatzeko prozesuan zehar, torlojuak hainbat osagai zehatz lotzeko erabiltzen dira, funtzionamenduan motorraren egonkortasuna eta fidagarritasuna bermatuz.

Proiekzio soldadura torlojua industria petrokimikoan erabiltzen da. Hainbat ekipamenduren konexioetarako, hala nola biltegiratze-tangak, hodiak, balbulak, etab., tenperatura altuko eta korrosioarekiko erresistenteak diren torloju bereziak behar dira. Torlojo hauek ekipamenduaren funtzionamendu egonkorra berma dezakete ingurune kimiko konplexuetan eta istripuak saihestu ditzakete, hala nola ihesak.

Produktuaren ezaugarria

Beheko proiekzioko soldadura-torlojuen soldadura-puntuak torlojuak piezaren gainean aurrez soldatzeko erabil daitezke, ondorengo muntaketa-eragiketak erraztuz. Torlojuak hari uniforme erregularrak eta jarraituak ditu, eta horrekin bat egin daitekefruitu lehorraketa beste osagai batzuk. Lodiera ezberdinetako materialetara egokitu daitezke eta hainbat muntaia-baldintza betetzen dituzte.
