Proiekzioa Underweld Torlojua

Xiaoguo® fabrikak ekoiztutako proiekzio azpiko soldadura torlojuak soldadura eragiketa zailak egiteko bereziki diseinatuta daude. Fabrikazio lantegietan, osagai handiak konpontzeko erabiltzen dira normalean, hala nola, motorraren piezak edo bastidorearen atalak. QC/T 598-1999 ezarpen estandarra betetzen dute.

Eredua:QC/T 598-1999

Bidali kontsulta

Produktuaren Deskribapena

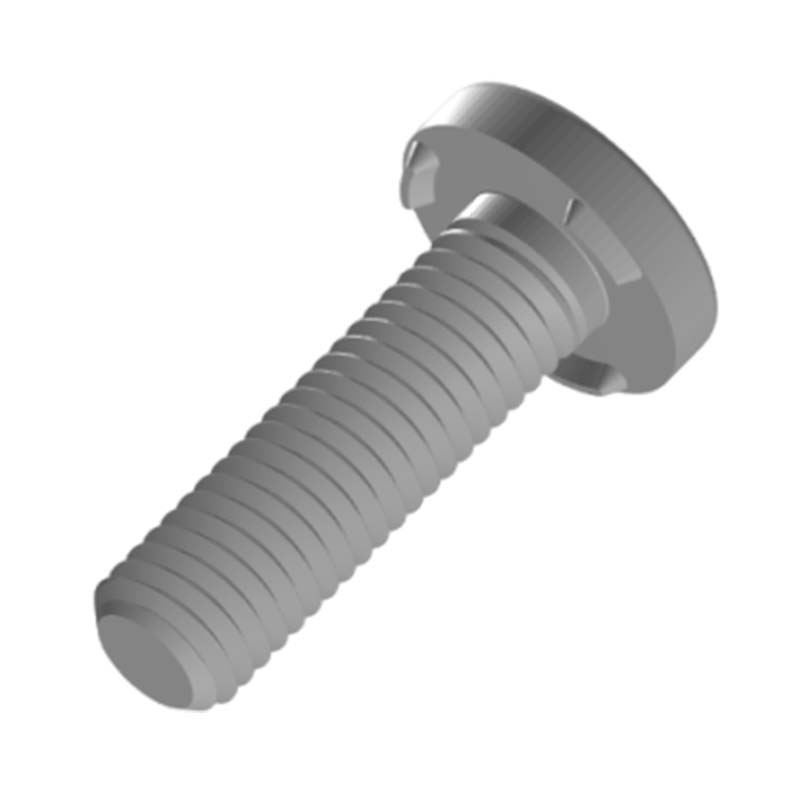

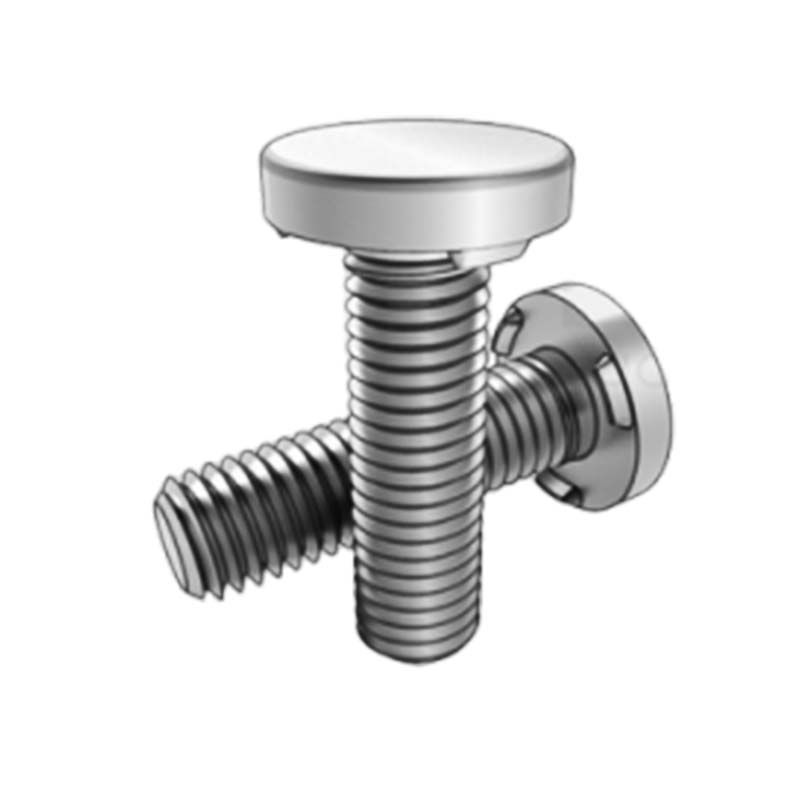

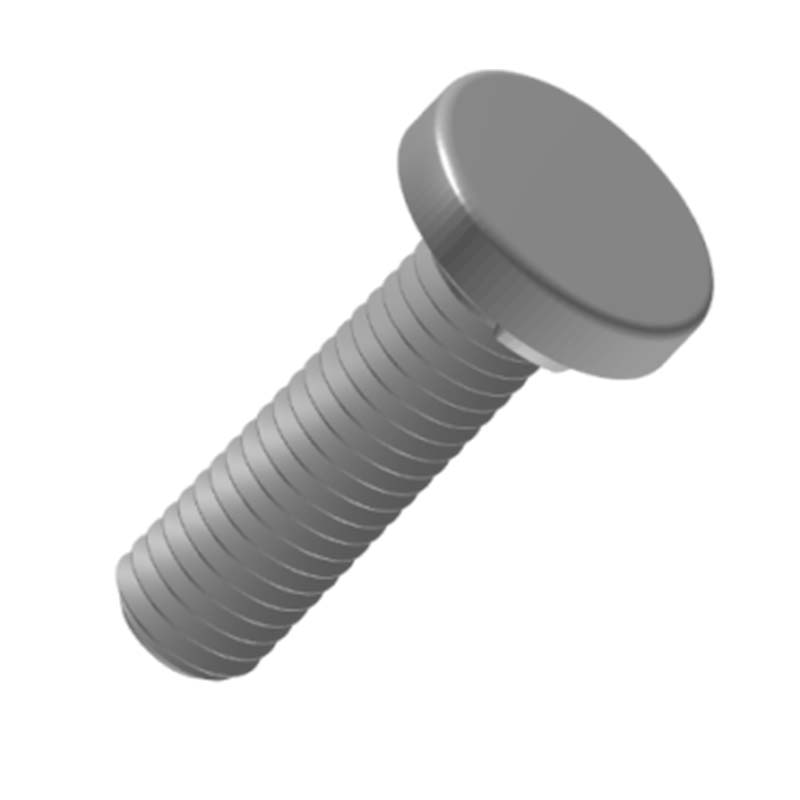

Soldadura azpiko torlojuaren proiekzio-buruak plaka biribil baten forma du, sinplea eta erregularra; torlojua zuzena da, eta gainazalak hari uniformeak eta jarraituak ditu, azkoinekin eta beste osagai batzuekin lankidetzan aritzeko erabiltzen direnak estutzea lortzeko. Diseinu orokorra sinplea eta praktikoa da.

Aplikazioak

Soldadura azpiko torloju hau muntaketa mekaniko orokorrean erabiltzen da. Adibidez, makina-erreminta eta nekazaritza-makineria bezalako ekipoak erabiltzen dira karkasa, oinarria eta transmisio-osagai ez-kritikoak konektatzeko. Haien egonkortasunak ekipamenduaren funtzionamendu ona bermatzen du.

Proiekzio azpiko soldadura torlojua altzariak fabrikatzeko industrian erabiltzen da. Mahaiak, aulkiak eta armairu-gorputzak muntatzen diren bitartean, panel finkoak eta markoak modu seguruan finkatzen dira. Buru biribilak ez dira irteten, marradurak saihestuz eta eguneroko erabileraren segurtasuna eta estetika bermatuz. Eraikinak konpontzeko ere erabil daitezke. Aldi baterako eraikinak, altzairuzko egitura arinak edo ateak eta leihoak finkatzea, baita hesiak ere, azkar konekta daitezke metodo hauek erabiliz, zimenduen karga eta instalazioaren baldintzak betetzeko.

Proiekzio-soldadura-torlojua ondo soldatuta dago eta konexio egonkorra du. Soldadura metodoaren bidez,torlojuaSoldatutako piezarekin estuki konbinatu daiteke, konexio-indarra oso sendoa osatuz. Torloju-konexio arruntak baino gutxiago askatzea da. Soldatutako piezarekin kontaktu-eremua handitzen dute. Intxaurra estutzean, presioa modu uniformeagoan banatu eta presioa murrizten dute soldatutako piezaren gainazalean, soldatutako pieza hondatu edo deformatu ez dadin.

Produktuaren parametroak eta ezaugarriak

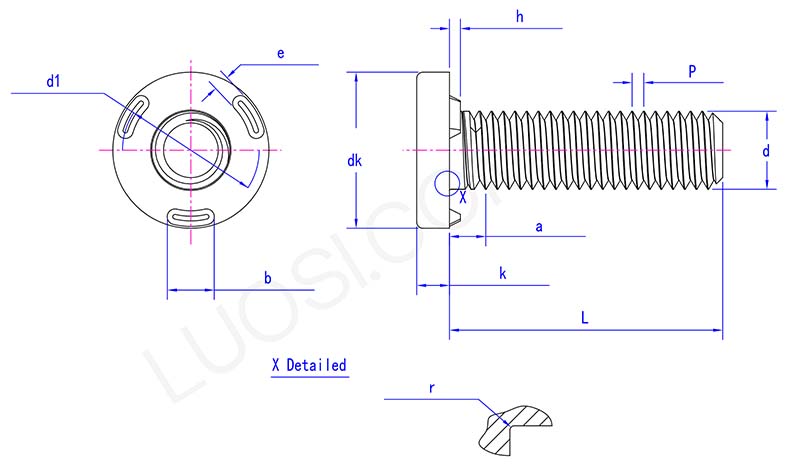

projection underweld screw parameter

al	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
etgehienez bat	2.25	2.75	2.25	2.75
eta min	1.75	2.25	1.75	2.25
b gehienez	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 gehienez	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
gehienez bat	3.2	4	5	5

Proiekzio azpiko torlojuaren egitura oso egonkorra da. Buru biribila torlojuarekin bertikalki lotuta dago, estutasun estua osatuz. Indarrean, presioa modu eraginkorrean banatu dezake eta nekez deformatu edo hautsi daiteke, konexioaren fidagarritasuna bermatuz. Funtzionatzeko giltza arruntak eta beste tresna batzuk erabil daitezke. Ez da ekipamendu berezirik behar. Instalazioa eta desmuntatzea nahiko errazak dira, gero mantentze eta doikuntzarako erosoa delarik.
