Buru biribila proiekzioa soldadura torlojua

Buru biribila proiekzioko soldadura torlojuak metalezko gainazalean sendo solda daitezke, hariak goialdean, eta beste osagai batzuk konektatzeko erabil daitezke. Ekipamendu mekanikoetarako, altzairuzko markoetarako edo industria-paneletarako egokiak dira. Xiaoguo® hamar urte baino gehiagoko esperientzia eta esportazio-kualifikazio osoa dituen finkagailuen fabrikatzailea da.

Eredua:Q 198-2012

Bidali kontsulta

Produktuaren Deskribapena

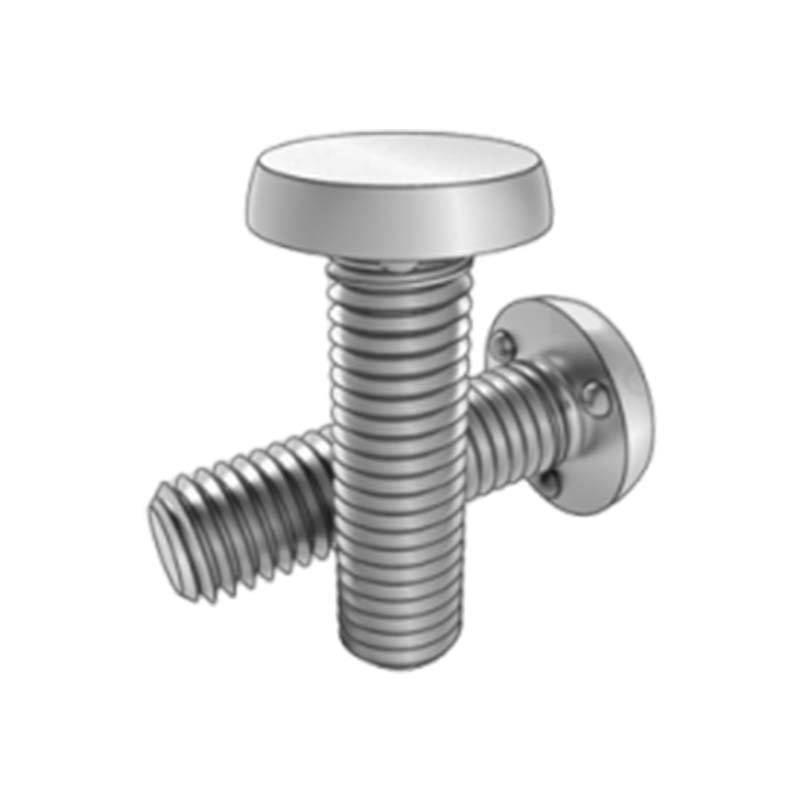

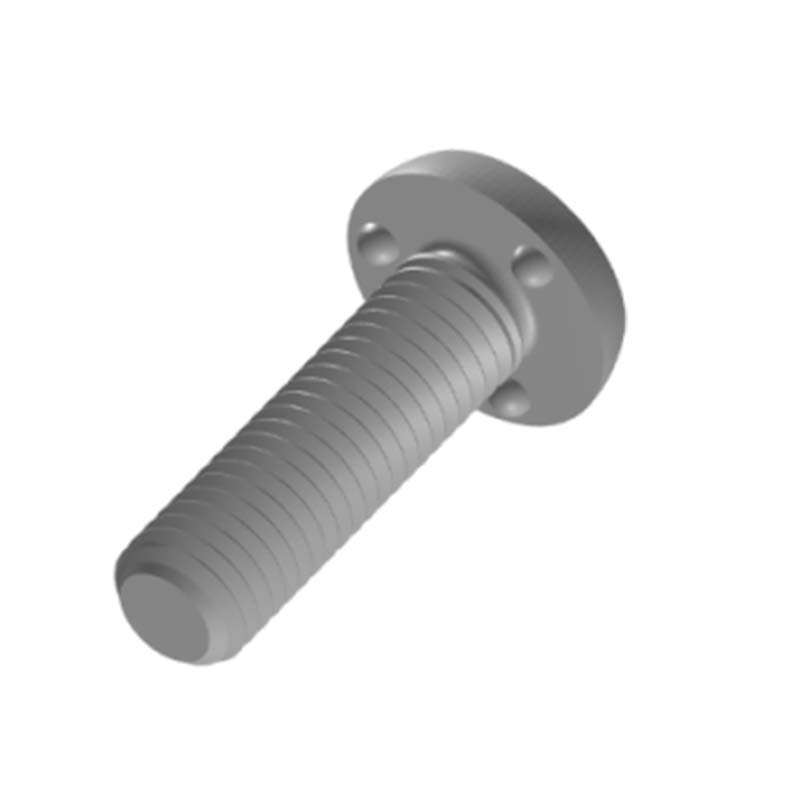

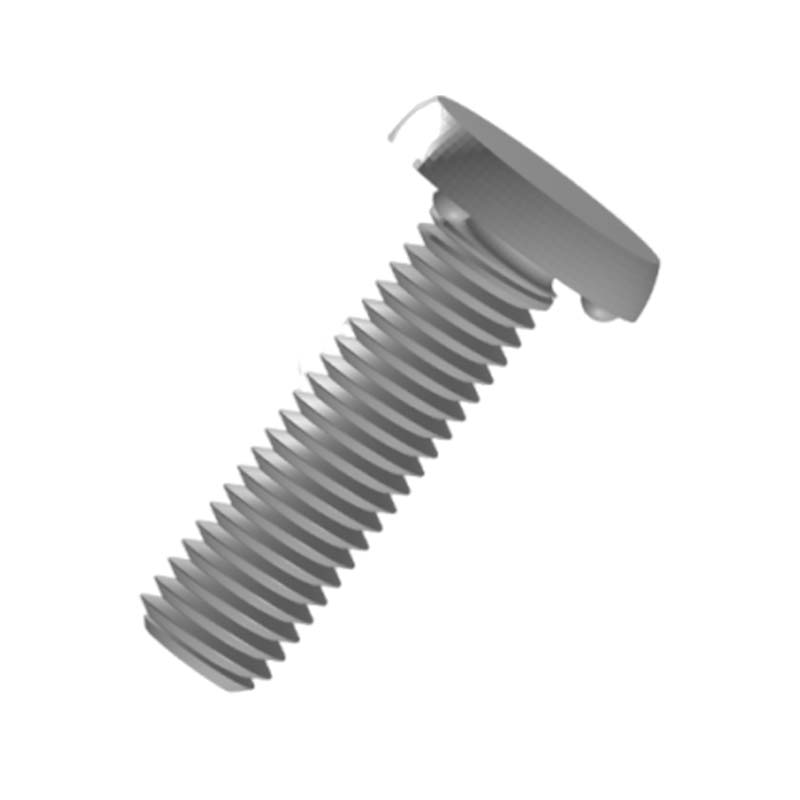

Buru biribila proiekzioa soldadura torlojuak harizko haga batez eta tamaina handiagoko brida batez osatuta daude. Haridun haga zatiak hari estandarrak ditu eta ondo molda daiteke bat datorren azkoinarekin. Torloju arrunten buruekin alderatuta, handiagoa da, lodiagoa, normalean zirkularra eta gainazal leuna du.

Ezaugarriak eta aplikazioak

Buru biribilaren proiekzioko soldadura torlojuaren ezaugarri nabarmenena soldadura sendoa eta konexio-egonkortasun bikaina da. Soldadura-prozesuaren bidez, torlojuak soldadurarekin sendo konbina daitezke, konexio oso egonkorra osatuz, askatzeko arriskua nabarmen murrizten duena. Bere brida handiak soldadurarekin kontaktu-eremua handitu dezake. Intxaurra estutzean, presioa uniformeki banatu daiteke, soldadura gainazalean gehiegizko presioa saihestuz, soldadura kaltetu edo deformatu ez dadin.

Soldadura-torloju honek brida-plaka bat dauka. Brida-plakaren forma eta tamaina zorrotz diseinatu dira, ertzak kurbadura jakin bat edo egitura bereziak izan ditzaketelarik. Soldaduran, soldadura hobeto atxiki daiteke eta soldadura efektua hobetu. Haria prozesatzeko zehaztasuna handia da, eta ondo egokitzen da azkoinarekin, instalazioaren ondoren estutze-efektua bermatuz. Egitura-diseinu orokorrak torlojuari indarra eraginkortasunez transferitzea ahalbidetzen dio soldadurari tentsioa dagoenean.

Automobilgintzaren alorrean, proiekzio soldadura torlojua oso erabilia da. Autoen txasisaren ekoizpenean, esekidura-sistemaren hainbat osagai konpontzen dira askotan. Esate baterako, esekidura-barrak, xurgagailuak eta abar txasisaren markoarekin konektatzean, lehenik eta behin koadroan dagozkien posizioetara soldatzen dira, eta, ondoren, esekidura-osagaiak torlojuen hariak erabiliz instalatzen dira.

Buru biribila proiekzio soldadura torlojua sukaldeko ekipoen fabrikazioan erabiltzen da. Sukaldeko ekipoen fabrikazio-prozesuan, hala nola, sukalde komertzial handiak, labeak, ontzi-garbigailuak eta bestelako gailuak erabiliko dira. Esaterako, sukalde komertzialen markoa eta labeen barneko apalak bezalako osagaiak instalatzean, elkarrekin soldatuz, osagai horiek ekipoaren gorputz nagusian modu seguruan finkatu daitezke.

Produktuaren parametroak

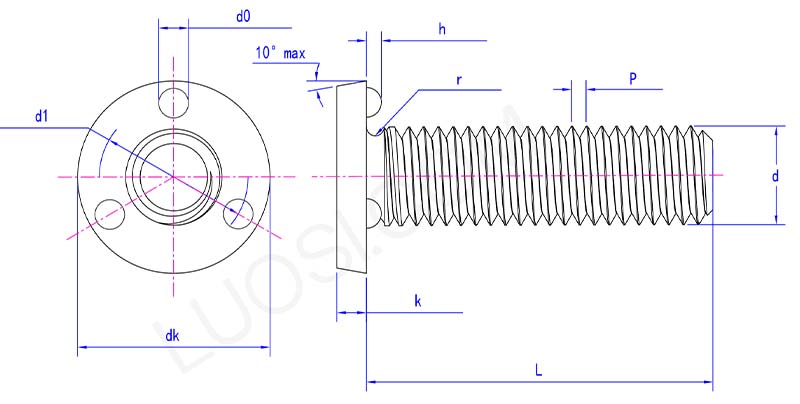

Round head projection weld screws parameter

al	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 gehienez	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 gehienez	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4
