Zirkulu biribilak alanbre-eraztunak

Xiaoguo® fabrikak ekoitzitako alanbre biribildutako eraztunak tamainaren tolerantziari dagokionez zehaztasunez kontrolatzen dira, dagozkien zulo eta zirrikitu zirkularrekin ondo moldatzen dira, funtzionamendu egonkorragoa bermatuz.

Bidali kontsulta

Produktuaren Deskribapena

Jarraian, Circlip alanbre biribildun eraztunen funtzionamendu-printzipioaren sarrera da.

1.Oinarri estrukturala

Zirkulatutako alanbre-eraztun biribilak irekidura duen eraztun zirkular batean sekzio biribileko malguki altzairuzko alanbre bat biribilduz eratzen dira.

Egoera librean, bere kanpoko diametroa helburuko instalazio-zuloaren diametroa baino apur bat handiagoa da. Zehar-sekzioa zirkularra denez, eraztun osoak ez du ertz zorrotzik, eta, beraz, ez du zuloaren horma edo elkartze-zatiak urratuko instalazioan edo erabileran.

Circlip Round Wire Snap Rings

2.Instalazio prozesua

Konprimitu

Erabili entxufe-barailezko aliketak irekiduraren bi muturrei eusteko, eta jarri indarra aliketak estutzeko. Puntu honetan, Zirkulu Biribileko Eraztunak Erradialki konprimitzen dira, bere kanpoko diametroa txikiagoa bihurtzen da eta instalazio-zuloaren diametroa baino txikiagoa den eraztun zirkular batean bihurtzen da.

Sartu zuloan

Egoera konprimituan, sartu eusteko eraztuna osorik zuloan eta bultzatu aurrez mekanizatutako zirrikulen posiziora.

Askatu

Askatu blokeoa. Euste-eraztunak kanpoko indar-murriztapena galtzen du eta, gordetako energia potentzial elastikoan oinarrituz, kanpora zabaltzen da.

Egoera librean kanpoko diametroa zuloaren diametroa baino handiagoa denez, euste-eraztuna ondo sartuko da zirrikituaren behealdean eta ezin da zulotik atera.

Posizionamendua osatzea

Euste-eraztuna zirrikituan sartu ondoren, zuloaren barruan eraztun-eraztun leun bat eratzen da. Kokatu beharreko pieza urrats honi estu lotuta egon behar da, horrela zuloaren barneko posizio axial jakin batera mugatuta egongo da eta ezin da kanporantz irristatu.

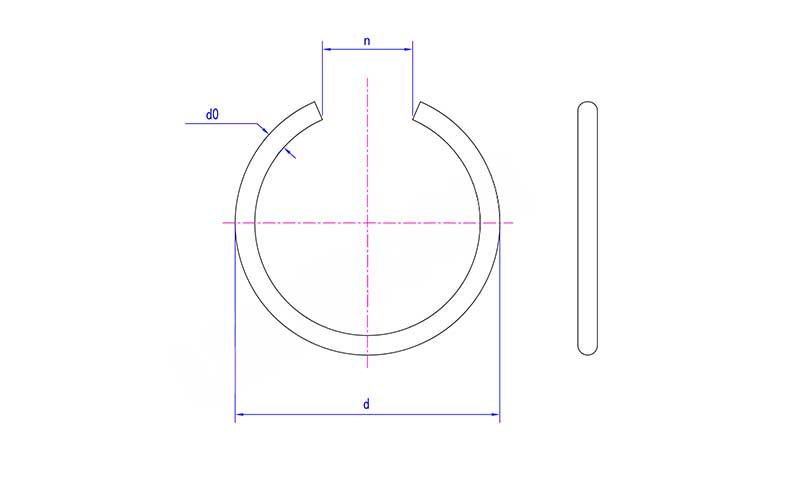

Circlip Round Wire Snap Rings

al	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3.Core lan-printzipioaren matxura

Egoera librea: Kanpoko diametroa > Zuloaren diametroa, ezin da zuzenean zuloan sartu

Egoera konprimitua: Kanpoko diametroa < Zuloaren diametroa (deformazio elastikoa erabiliz), blokeo-malgukiak indarra aplikatzen du, diametroa gutxitzen da

Sartu zirrikituan: Mantendu konprimitutako egoera eta bidali zirrikitu posiziora

Askatu ondoren, lan-egoera: Kanpoko diametroa berreskuratzen da > Zuloaren diametroa (arteka-hormak mugatuta), lehengoratzeko indar elastikoa presio erradial bihurtzen da, eta Zirkulu-alanbre-eraztunak zirrikituaren behealdean estuki atxikitzen dira.
