Alanbre biribilak atxikitzeko eraztunak Ardatzak

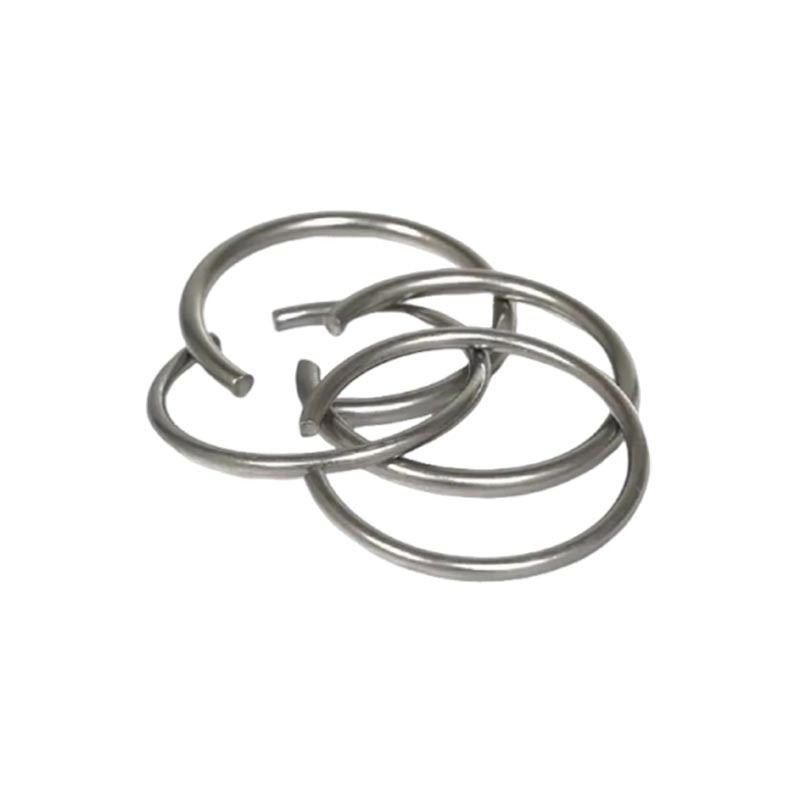

Alanbre biribilak atxikitzeko eraztunak ardatzak kokapen axialaren finkagailu mota bat dira, egitura sinplea, kostu baxua eta instalazio erraza dutenak. Sekzio biribileko malguki-altzairuzko hariak biribilduz eta moztuz egiten dira, eta haien forma irekidura duen C formako eraztun bat da. Beren elastikotasuna erabiliz, ardatzaren zirrikitu erdi-zirkularretan sar daitezke "sorbalda" bat osatzeko, errodamenduak eta engranajeak bezalako osagaiak finkatzeko, ardatzaren gainean axialki mugi ez daitezen.

Oinarrizko egitura eta instalazioaren printzipioa

Deformazio elastikoan oinarrituz, ardatzaren diametroa baino kanpoko diametroa handiagoa duten alanbre biribildun eraztunak ardatzak instalatzen direnean zabalduko dira, ardatzaren goiko aldean dagoen zirkulu erdi-zirkularra sartuz eta zirrikituaren behealdera erabat errebotatzen dira askatu ondoren finkapena lortzeko.

Irekiera mota

Bi motatan banatzen da: bata erreminta-zulo batekin (blokeatzeko aliketak erabiliz muntatu eta desmuntatu daitekeena) eta bestea zulorik gabea (instalazioa errazteko, amaieran estutzeko ebaketa-angelu zehatz bat utzi ohi da).

Zeharkako forma

Alanbre Biribila erabiltzeak kontraste handia du estanpazio bidez eratutako Sekzio Karratu/Laukizuzenaren euste-eraztunekin.

Produktuaren abantailak

Alanbre Biribileko Eraztun Eraztun Ardatzen egitura-ezaugarriak kontuan hartuta, oinarrizko abantaila eta ezaugarri hauek erakusten dira:

Diruaren balio handia

Alanbre biribilak atxikitzeko eraztunak ardatzak altzairuzko alanbrez eginda daude lehengai gisa, eta horrek ez du ia ertz edo izkin hondakinik sortzen. Honek moldeen kostu handia saihesten du eta aukera ekonomiko eta eraginkorra da.

Instalazio erraza

Instalazioa eta desmuntatzea normalean blokeo-aliketak estandarrak erabiliz osa daitezke, eta horrek muntaketa eta mantentze-lanen eraginkortasuna hobetzen laguntzen du.

 Espazio trinkoa

Diseinu trinkoa du eta ez du leku handirik hartzen ardatzean edo zuloaren barruan. Horri esker, leku estuetarako egokia da lekua mugatua den lekuetarako.

 Karga-jasateko ezaugarriak

Zenbat bultzada jasan dezakeen sekzio zirkular edo angeluzuzenarekin lortzen duzuna baino txikiagoa izan ohi da. Beraz, karga arin edo ertainetarako egokia da.

Material aukeraketa

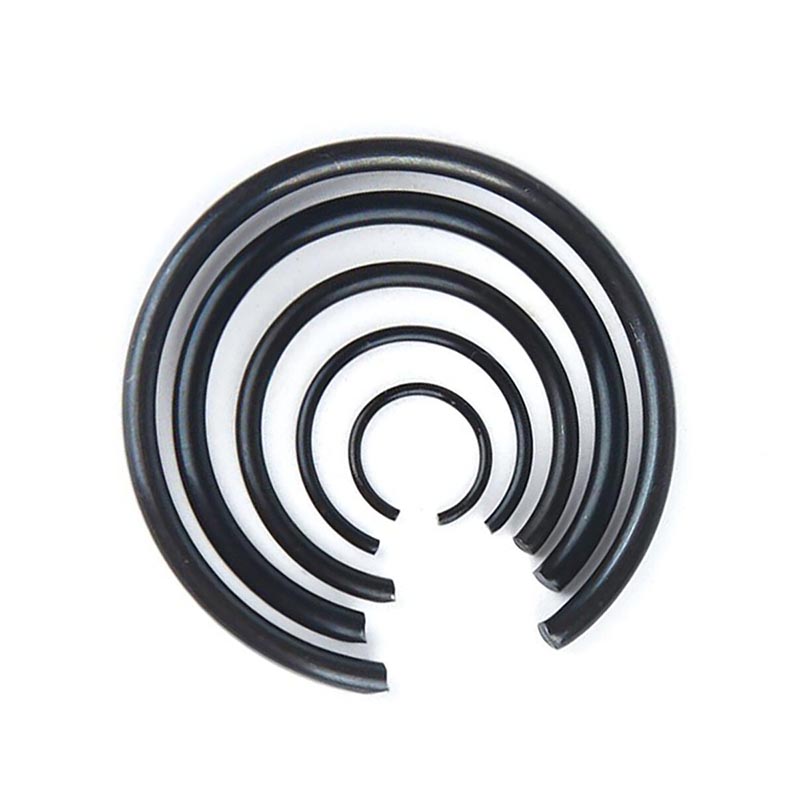

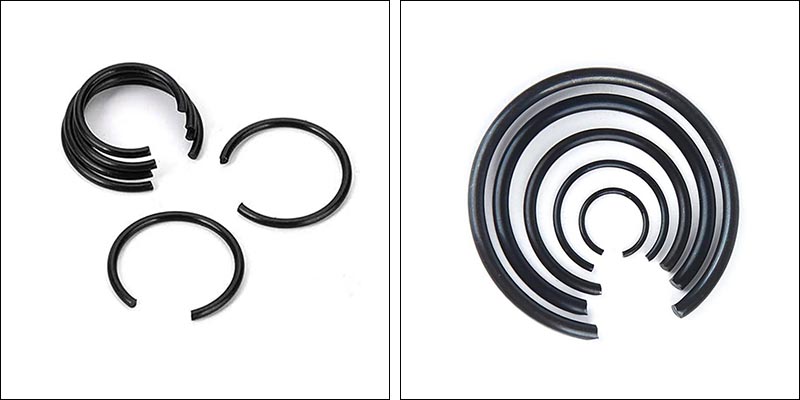

Alanbre biribilak Snap Rings Ardatzak udaberriko altzairuz edo altzairu herdoilgaitzez egin ohi dira. Gainera, oxido beltza edo fosfatazioa bezalako gainazaleko akaberak hauta ditzakezu herdoilaren babesa emateko.

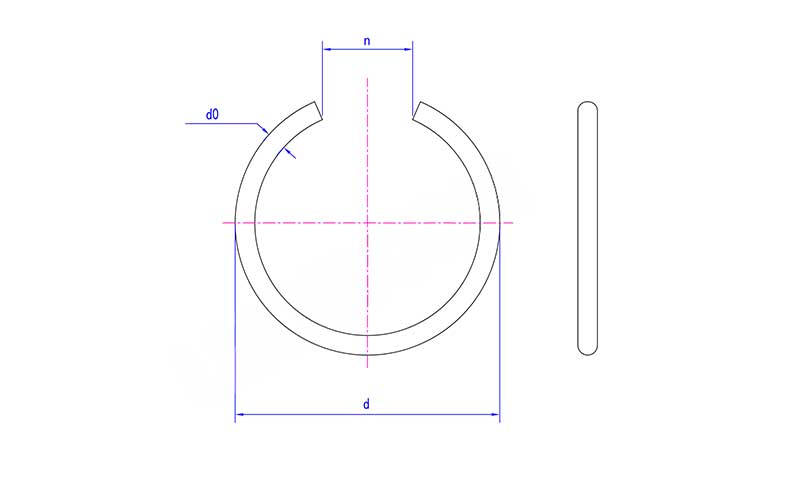

al	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
