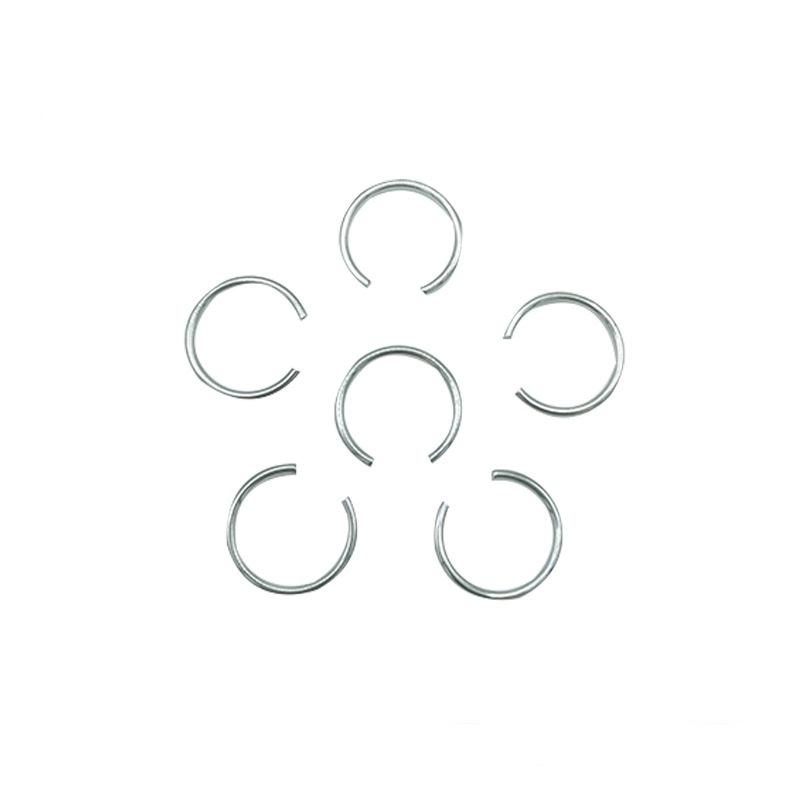

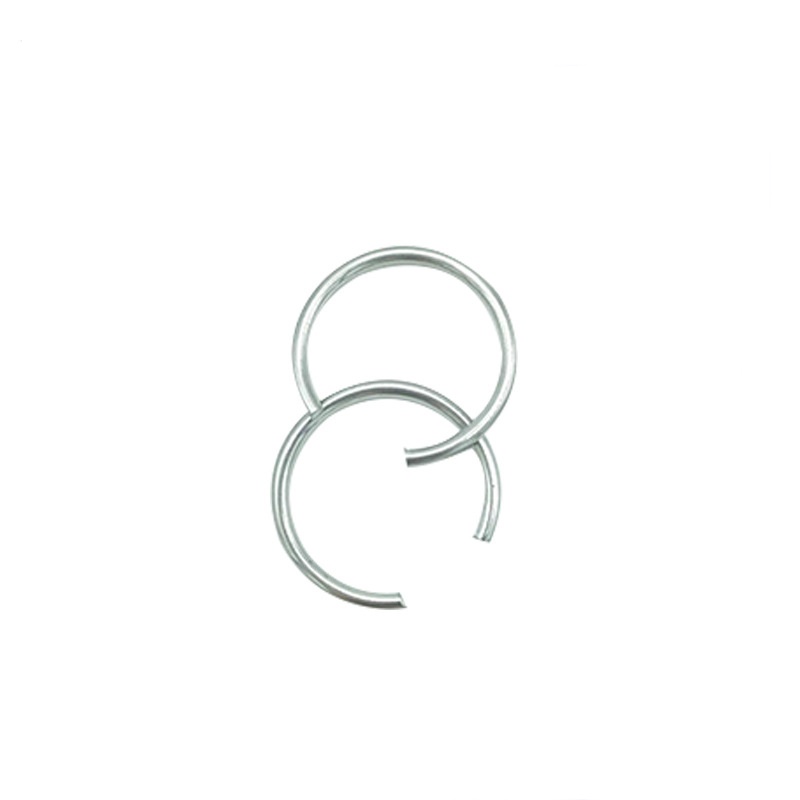

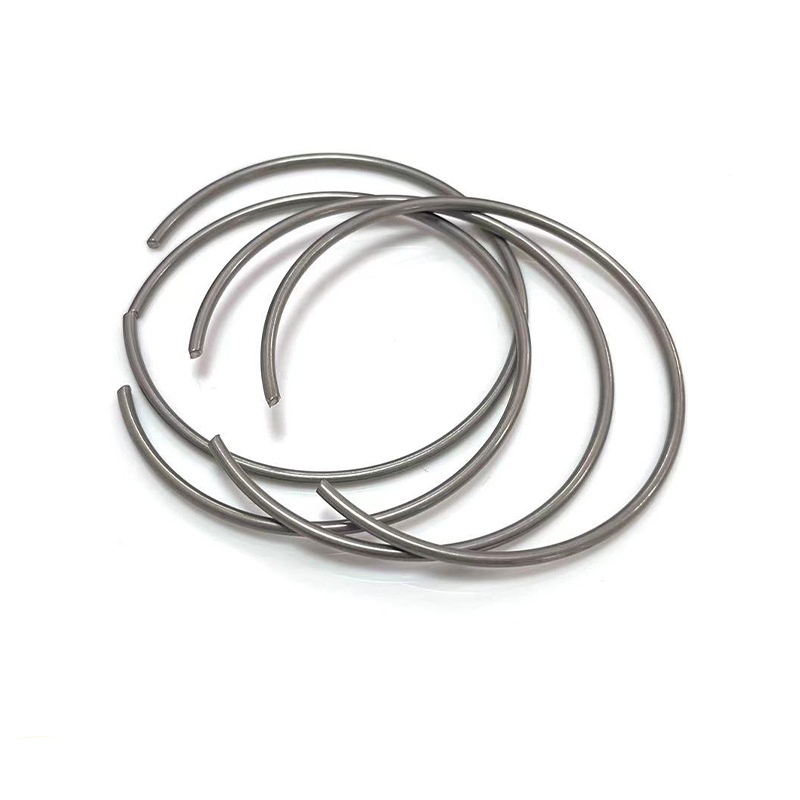

DIN 7993 Barne Eraztunak

DIN 7993 Barne Eraztunen erregulartasuna ingeniaritza teknikarien erreferentzia errazteko eskaintzen da. Gakoa produktuaren bizitza luzatzea eta ordezko kostua murriztea da.

1. Ikusizko ikuskapena (lupa batekin)

Erabili 10x edo handiagoa duen lupa bat DIN 7993 Barne Eraztunen gainazala ikuskatzeko. Arreta berezia jarri estresaren kontzentrazioa duten eremuei. Atxiloketaren itxura uniformea ​​eta akatsik gabekoa izan behar du.

Pitzadura: baimendutako pitzadura-sakonera ≤ 0,02 mm

Marradurak: marradura larriak sailkatu gabeko gisa sailkatzen dira.

Korrosioa: herdoil gorria agertzen bada, korrosioaren aurkakoak huts egin duela adierazten du. Osagaia berehala ordezkatu behar da.

2.Deformazioa eta lautasuna ikuskatzea

Biradura: Jarri DIN 7993 Barne Eraztunak gainazal lau batean eta egiaztatu okertze laurik dagoen. Laua izan behar du eta ez luke deformazio ikusgarririk egon behar.

Deformazio iraunkorra: itxiturak jatorrizko forma galdu du.

Distortsio espirala: instalazioan erremintak modu desegokian erabiltzeak eragindakoa, objektua itsatsita eta bere ardatzaren inguruan bihurrituz.

3.Elastikotasuna eta Tentsioaren Ikuskapena

Atenuazio/tentsio galera elastikoa: DIN 7993 Barne Eraztunak ez du indarrez errebotatzen konpresioaren ondoren, edo ikus daiteke nabarmen astintzen duela eskuarekin astiro-astiro bultzatzean zirrikituan instalatu ondoren.

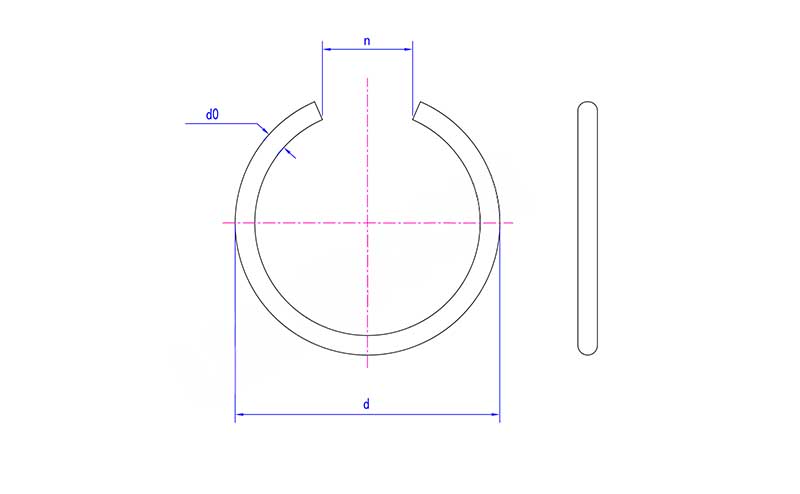

4.Dimensioaren ikuskapena

Kanpoko diametroaren desbideratzea: tolerantzia tartea ±0,05 mm

Barne-diametroaren desbideratzea: zehaztapen-tarte desberdinak gogortasun-tarte desberdinei dagozkie.

Irekidura librea: Desplazamendu axialak ez du 0,15 mm-tik gorakoa izan behar.

5.Kolaboratu zirrikituen ikuskapenarekin

Mantentze-lan bakoitzean, zuloen barruko zirrikituak ere ikuskatu behar dira.

Zirrikitu-higadura/luzapena: Erabili nonio kalibre bat zirrikituaren diametroa neurtzeko eta tolerantzia-tarte estandarraren barruan geratzen den egiaztatzeko.

Zirrikitu ertzean kalteak: ikuskatu alboko hormak eta zirrikituaren ertzak. Errebak, bridak, birrinketa edo txaflan kalteak egonez gero, dagozkion piezak zaharberritu edo ordeztu behar dira.

Zirrikituaren behealdean kalteak: zirrikituaren behealdean marradurak, korrosioa edo material metaketa daude.

Olioaren pasabidea blokeatzea: zirrikitutik gertu hondakinak edo objektu arrotzak blokeatzen dira.

6.Koordinazioan osagaien egoera egiaztatu

Pintzek kokatutako osagaiek DIN 7993 Barne Eraztunetako indar-baldintzetan ere eragina izango dute.

Gainazalaren higadura: Eraztunarekin kontaktuan dagoen osagaiaren amaierako aurpegiak higadura irregularra, urratseko higadura edo koska erakusten du.

Amaierako aurpegiko txanflak/ertz biribilak bat etortzea: Txanflarrak edo ertz biribilak handiegiak badira, itxigailuaren benetako indarra jasaten duten eremu eraginkorra murriztuko da.
