Kanpoko hortz ahuskatuta, sarraila koniko-zirbilgailuak

Xiaoguo® fabrikako Kanpoko Hortz Abokatudun Lotura Koniko Zirbilgailuek forma barneratua dute. Sartzen dituzunean, zatiaren gainazalaren parean edo azpian egoten dira, beraz, kanpoko aurpegi osoa leun eta laua geratzen da.

Bidali kontsulta

Produktuaren Deskribapena

Kanpoko hortz zirriztatutako blokeo-zirrinda koniko hauek kono-formako blokeo-eraztunak dira, profil hondoratua eta kanpoko ertzaren inguruan hortzak dituztenak. Hondoratuta dagoen formari esker, ondo sartzen dira muntaketa-zuloetan, beraz, torloju-burua piezaren gainazaletik edo azpian geratzen da. Torlojua estutzen duzunean, konoaren zatiak atzera egiten du malguki-presioa etengabearekin, eta kanpoko hortzek oinarrizko materialari hozka egiten diote. Gauzak kargapean edo kargapean mugitzen direnean lokailua askatzea ekiditen du.

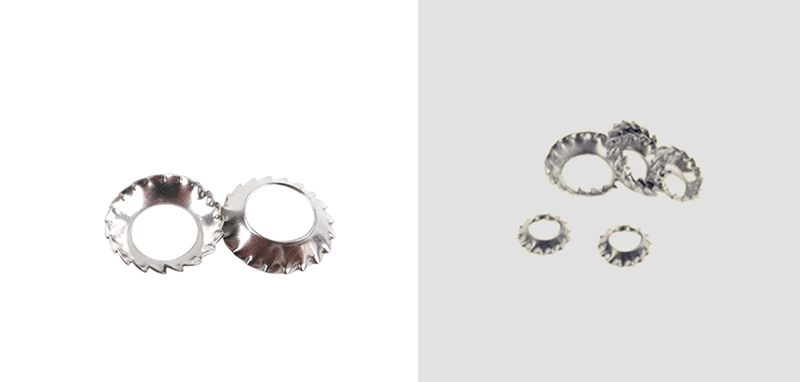

Countersunk External Tooth Serrated Conical Lock Washers

Instalazio Gida

Hona hemen Kanpoko Hortz Abaildutako Sarragailu Konikoen Zirbilgailuen instalazio-gida. Zure operaziorako erreferentzia gisa erabil dezakezu.

（1）Hautaketaren zehaztapenak

Lotu Kanpoko Hortz Abokatuaren Barneko eta Kanpoko Diametroak Lotura-Zirrondole Koniko Ahokatuen torlojuen zehaztapenekin. Zehaztapenak koherenteak izan behar dira handiegiak edo txikiegiak izan ez daitezen, eta horrek egokitze eta askatzeko efektuari eragin diezaioke.

（2）Instalazio-norabidea (Gakoa)

Gainazal ganbil konikoa + kanpoko hortzaren gainazala torloju-bururantz begira

Atzeko gainazal laua piezaren txapa gainazalean ondo lotuta egon behar da

Ez instalatu alderantzizko norabidean. Alderantzizko noranzkoan instalatzeak aurre-estu elastikoa eta hortzen gainazala blokeatzeko funtzioak galduko ditu.

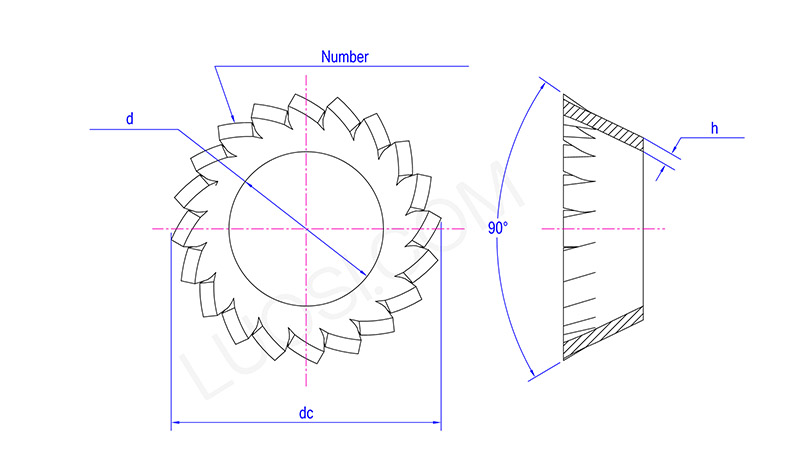

Countersunk External Tooth Serrated Conical Lock Washers

al	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Kopurua Hortz kopurua min	10	12	12	14	14	16	18	20	26	28	30

(3) Lerrokatu garbigailua behar bezala

Lerratu Kanpoko Hortz Abokatudun Lotura Zirbilgailu Konikoak, ondoren, jarri multzo osoa muntatzeko zuloan. Garbigailuaren barruko konoa lerrokatuko da torloju-buruaren angelura egokitzeko.

(4) Eskuz estutu lehenik

Hasi torlojua eskuz biratuz. Mantendu garbigailuaren kontra laua eta ziurtatu zuzen dagoela, okertu gabe.

(5) Estu pare estandarrarekin

Erabili giltza bat eta estutu ohiko momentuaren arabera. Estutu nahikoa konoa apur bat berdintzeko, udaberriko tentsio pixka bat eman dezan, eta utzi kanpoko hortzei astiro-astiro hozka gainazalean.

(6) Kontu egin beharreko gauza pare bat

Ez estutu gehiegi – Gomendatutako momentuari eutsi. Ez erabili kolpe-giltzarik mailua botatzeko.

Inoiz ez pilatu garbigailuak - Erabili bat bakarrik torloju bakoitzeko. Horiek pilatzeak presio irregularra sortzen du, garbigailua tolestu egiten du eta blokeatzeko gaitasuna galtzen du.
