Indar Handiko Soldadura Hexagono Intxaurrak Bridarekin

Karbonozko altzairua edo altzairu herdoilgaitza bezalako altzairu soldagarriekin fabrikatuta, brida duten indar handiko soldadura hexagonoko azkoinek iraunkortasuna eta maiz korrosioarekiko erresistentzia kalitateak eskaintzen dituzte. Bezeroek Xiaoguo® aukeratzen dute bere finkagailuen kalitate eta fidagarritasun koherenteagatik, industriako fabrikatzaile nagusien estandar bat.

Eredua:QC/T 872-2011

Bidali kontsulta

Produktuaren Deskribapena

Erresistentzia handiko soldadura hexagonoko azkoinak brida duten bereizten duena da soldatzeko eginda daudela. Normalean, soldadurako zati altxatu txiki bat dago, eraztun edo kolpe txiki bat, bridaren behealdean, edo agian bereziki prestatutako ertz angelu bat. Altxatutako pieza hau soldatzen duzunean lehenik urtzen da (arku edo proiekzio bidezko soldadura), eta horrek lotura sendoa, uniformea eta sakona sortzen laguntzen du bridaren oinarriaren eta lantzen ari zaren piezaren artean. Horrela, betirako lotuta geratzen da.

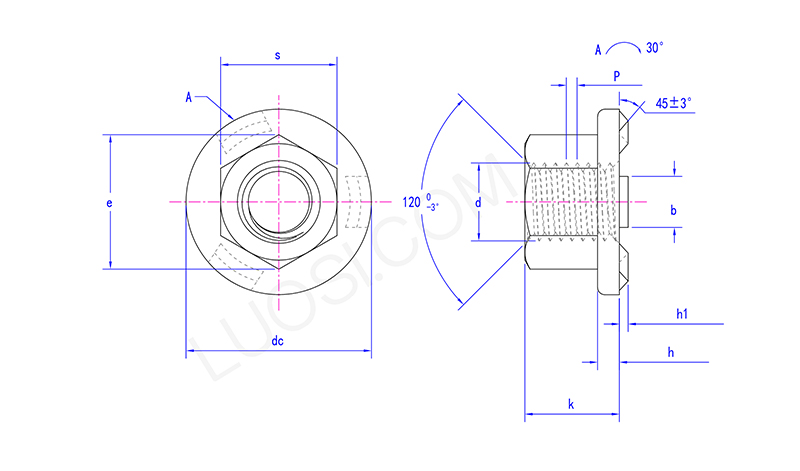

“High

Parametro espezifikoak:

Hariaren erdi-angelua, pasaren desbideratzea eta hari metrikoen diametroaren tolerantzia bezalako parametroek ISO 965-1, GB/T 197 edo DIN 14 bezalako estandarrak jarraitzen dituzte. Horrek esan nahi du behar izanez gero ordeztu daitezkeela eta azkoinekin doi-doi torloju daitezkeela. 197 edo DIN 14. Beharrezkoa izanez gero, ordezkatu daitezke eta azkoinak zehatz-mehatz torloju daitezke.

al	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b gehienez	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s gehienez	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Zuzentasunaren eta loditasunaren ondorioak errendimenduan:

Soldadura hexagonoko azkoin hauen briden tamainak eragina du karga nola hedatzen den, bibrazioak nola maneiatzen dituzten eta soldadura zenbaterainokoa den. Brida handiagoa edo lodiagoa izateak egonkortasun handiagoa eta gainazalarekiko kontaktu handiagoa dakar. Intxaur hauetarako brida-tamaina egokia hautatzea garrantzitsua da junturak nola funtzionatzen duen ikusteko.
