Intxaur Hexagonal Metrikoak Erresistentzia Proiekziorako Soldadurarako

Erresistentzia-proiekzioaren soldadurarako azkoin hexagonal metrikoak unitate metrikoetan daude eta erresistentzia puntuko soldadurarako bereziki diseinatuta daude. Soldadura-prozesuan zehar, irtengune txikiak urtu eta metalarekin lotuko dira. Xiaoguo®-ren hornitzaileek doako laginak eman ditzakete.

Eredua:BS 7670-1-4-1993

Bidali kontsulta

Produktuaren Deskribapena

Erresistentzia-proiekzioaren soldadurarako azkoin hexagonal metrikoak forma hexagonala dute, eta horrek erosoa da estutzeko giltza erabiltzea. Intxaurren alde batean, soldadura-puntu txiki irtenak daude, beste aldean, berriz, harizko zulo metriko estandarrak daude.

Produktuaren xehetasunak

Erresistentzia metrikoko proiekzioa soldatzeko azkoin hexagonalek irtengune txikiak dituzte behealdean. Soldadura-elektrodoek behera sakatzen dutenean, korrontea irtengune horietatik igarotzen da, irtenguneak berehala urtuz eta intxaurra azpiko metalezko plakarekin fusionatuz. Prozesu hau azkarra eta automatizatua da, eta oso egokia da automobilgintzako edo etxetresna elektrikoen industriako eskala handiko ekoizpen-lerroetarako.

M6, M8 eta M10 bezalako erresistentzia-proiekzioaren soldadura estalkietarako azkoin hexagonal metrikoak. Zelaia (adibidez, 1.0 edo 1.25) zure torlojuak bat etorri behar du. Intxaur hexagonalaren tamainak (adibidez, M6rako azkoin hexagonal bat 10 milimetrokoa da) hurrengo urratserako beharrezkoa den giltza zehazten du.

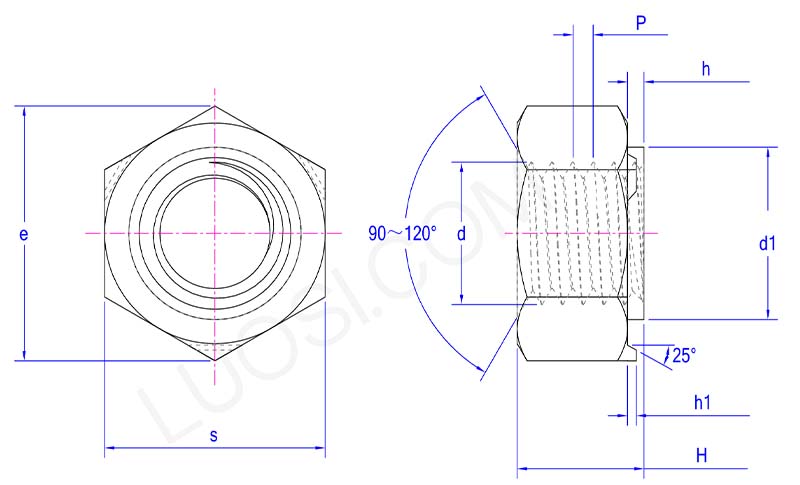

al	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 gehienez	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s gehienez	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Erresistentzia-proiekzioaren soldadurarako, mantendu gainazala garbi intxaur hexagonal metrikoak erabiltzen dituzunean. Olioak edo herdoilak soldadura kaltetu dezake. Ziurtatu elektrodoak lerrokatuta eta egoera onean daudela. Kaltetutako elektrodoek soldadura txarra ekar dezakete. Erreparatu "txinpartari" (txinparta-hegan), eta horrek normalean ezarpen-errore bat adierazten du eta baliteke soldadura segurua ez egotea.

Produktuaren ezaugarriak

Erresistentzia-proiekzioaren soldadurarako azkoin hexagonal metrikoak pare handiagoa ematen dute torlojuak estutzean edo askatzean, irristatzerik gabe funtzionamendu leuna eta erraza bermatuz. Soldadura puntuak ongi lerrokatuta eta soldadura garaian beroaren banaketa ere bermatzen dute. Soldatutako osagaiei estu atxikitzen zaizkie, konexio segurua sortuz.

Metric hex nuts for resistance projection welding
