Kanpoko hortz-zirrinda horzdunak

Erosi Xiaoguo® Kanpoko Horzdun Horzdun Zirbilgailuak, oso egokiak diren tamaina handiko finkagailuetarako. Garbigailuen kanpoko hortzek blokeo-eremu handiagoa emango dute tamaina handiko finkagailuekin erabiltzen direnean, efektu fidagarriagoa lortuz.

Bidali kontsulta

Produktuaren Deskribapena

Kanpoko Serrated Hortz-zirbilgailuen motak hortz-formaren egitura, karga-erresistentzia eta funtzio bereziak bezalako alderdien arabera sailkatzen dira batez ere.

(1) DIN 6798

DIN 6798 estandarra kanpoaldeko hortzdun hortz-zirbilgailuetarako gehien erabiltzen den zehaztapena da, eta batez ere hiru forma ditu:

①Kanpoko lotzeko eraztuna

Hortzak kanpoko eraztunean daude eta modu gainjarriz jarrita daude, kontaktu-eremu handiena eskainiz.

②Barneko zerradun blokeo-eraztuna

Hortzak barruko eraztunean daude eta buru txikiko torlojuetarako egokiak dira.

③Blokeatzeko eraztun konikoa

Egitura konikoa, 90°-ko angelua

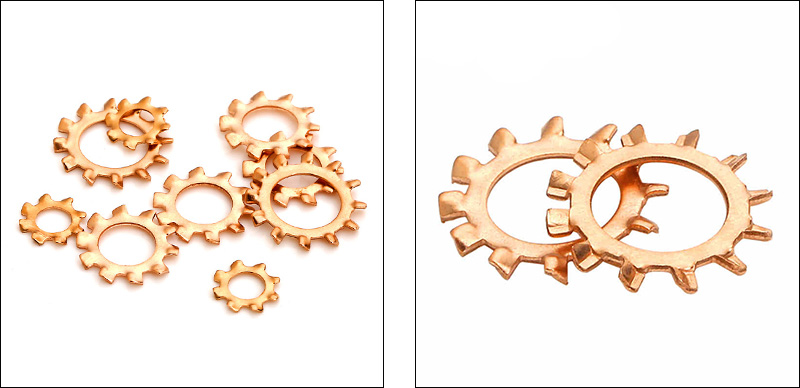

Outer Serrated Toothed Lock Washers

（2）BW vs EOW

Karga-indarraren sailkapenaren arabera, Kanpoko Serrated Hortz-Zarbigailuak mota estandarrean eta pisu handiko motan banatzen dira.

① BW mota estandarra

Hortz-sakonera erregularra du, ohiko erabilera industriala eta ohiko muntaketa lanetara egokitzen da.Erabilera arruntak: ondasun elektronikoak, makineria orokorra, automatizazio ekipoak.

② EOW Heavy Duty mota

Hortz sakonagoak eta solteen aurkako errendimendu hobea ditu, bibrazio handiak eta karga astunak dituzten lekuetarako egokia. Erabilera arruntak: auto piezak, bibrazio handiko makineria, eraikuntza proiektuak eta altzairuzko egiturak.

（3）Funtzio berezia

①EOW Gainjartzea

Gainjarritako hortz egitura berezi bat, momentu nahiko ahula duten aplikazioetarako bereziki diseinatua. Kanpoko hortz mota arruntarekin alderatuta, euskarri irregularreko gainazaletarako egokia da, kontaktu-eremu handiagoa du eta karga banatzeko lagungarria da.

② Banda handia/estua

Aplikazio-espazio desberdinen eskakizunen arabera, (RDEFL/RDIFL) eta (RDIFS) kontaktu-eremuen eskakizun desberdinak asetzeko eskaintzen dira.

③ Hortz bikoitzeko garbigailua RDD

Barruko eta kanpoko gainazalak zerradunak dira, soltearen aurkako baldintza handiagoak behar diren aplikazioetarako egokiak.

Ohiko galderak

（1）Kanpoko hortzdun hortz-zibilgailuak eraginkorrak al dira bibrazio handien aurka?

Bai, kanpoko hortz-junta egokia da bibrazio handiko inguruneetarako barruko hortz-junta baino, hortzen arteko kontaktu-eremu handiagoa duelako eta lotura sakonagoa duelako.

（2）Hoginek aluminioa edo plastikoa bezalako material bigunak kaltetuko al dituzte?

Hori bai. Hortz zorrotzek material leunagoetan sartuko dute eta zirrikitu edo pitzadurak utziko dituzte. Aluminiozko piezetarako, garbigailu lau bat jar dezakezu blokeo-garbigailuaren eta piezaren artean. Plastikozko piezen kasuan, ez erabili kanpoko hortz-garbigailuak zuzenean. Hobe da barruko hortz-garbigailuak aukeratzea edo garbigailu laua handiagoa erabiltzea ordez.

（3）Zein da udaberri-altzairuaren gogortasun tipikoa Kanpoko Hortz-Zerraz-zirrilek?

Bero tratamenduaren ondoren, gogortasuna HRC 40-50 izan ohi da (400-530 HV gutxi gorabehera).

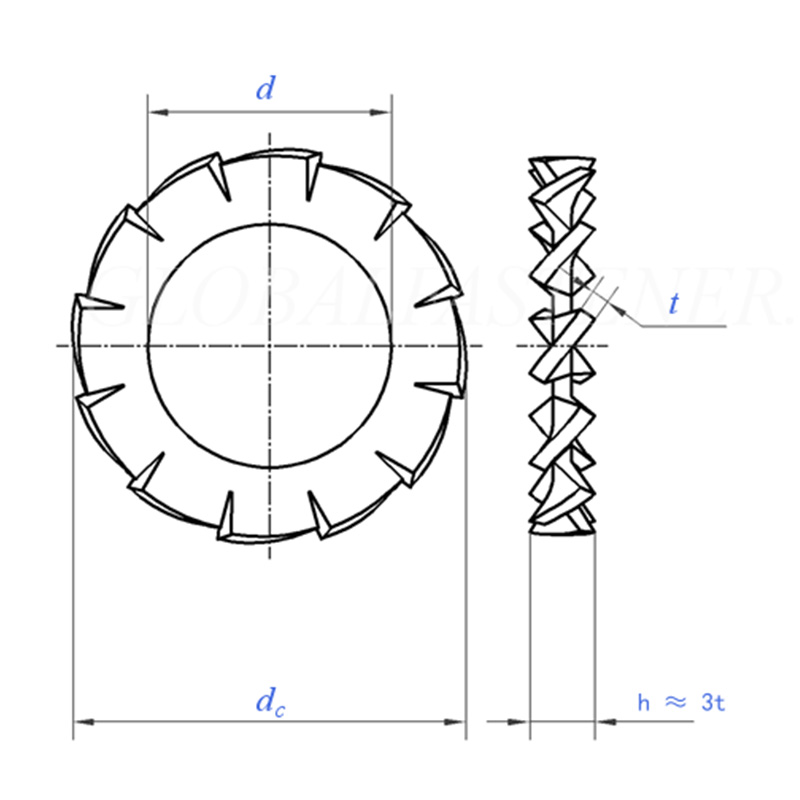

Outer Serrated Toothed Lock Washers

Tamaina		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=tamaina nominala	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	gehienez	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=tamaina nominala	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hortz kopurua	min	9	9	9	9	10	11	11	12	14	14
1000 unitate/kg bakoitzeko		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Hariaren Diametro Nominaletarako		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamaina		10.5	13	15	17	19	21	23	25	28	31
d	min=tamaina nominala	10.5	13	15	17	19	21	23	25	28	31
d	gehienez	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=tamaina nominala	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hortz kopurua	min	16	16	18	18	18	20	20	20	22	22
1000 unitate/kg bakoitzeko		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Hariaren Diametro Nominaletarako		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
