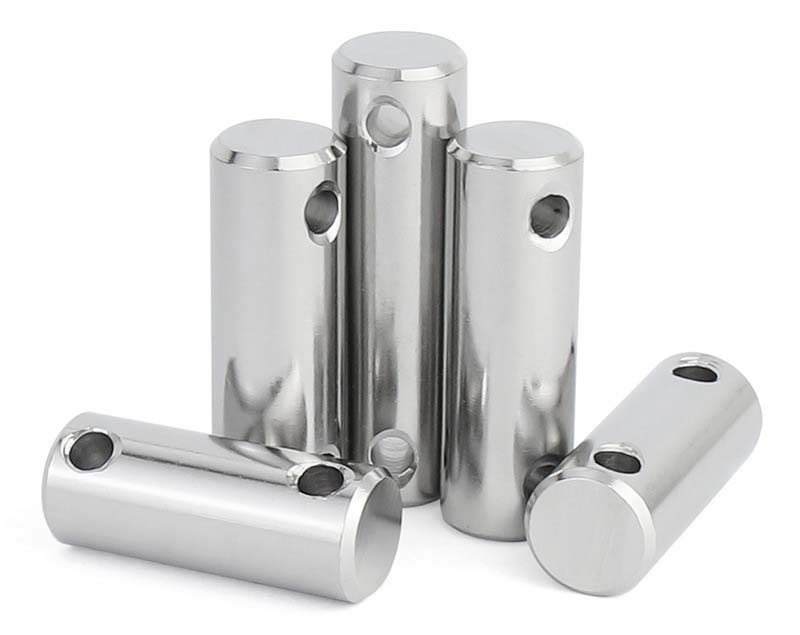

Ardatz pin bururik gabe

Ardatz pin bururik gabeSAE 8620 aleazio altzairuan edo AISI 316 altzairu herdoilgaitzez eskuragarri dago, indar eta pisu oreka eskainiz. Aleazio altzairuzko bertsioa kanpoan 60-65 HRC-ko gogortasunari dagokio. Kanpokoa gogor mantentzen da, barrutik eta gogorra izan dadin kanpoko aldean.

Metalaren egitura pinaren luzera zeharkatzen duten forjatzeko metodo berezi bat erabiltzen dute (ale-fluxuaren forjaketa). Horrek% 40 iraungo du errepikatutako estresaren azpian, metala mekanizatuz egindako pinekin alderatuta. Zenbait modeloek ptfe edo zinka-nikela bezalako estaldurak dituzte, marruskadura 0,08ra murrizten dutenak eta gutxiago janzten dituzte.

Material hori guztia esan nahi du buru gabeko pinak -50 ºC-tik 300 ºC-ko tenperaturak kuztu edo aldatu gabe.

Abantaila

Dowel pin tradizionalekin alderatuta,ardatz pin bururik gabeMuntatzeko pisua% 15-20 murriztu da. Zizaila-indarra indartzeko zetazko forma da, funtsean, indartsuagoa da zenbatzen duen tokian. Ez dagoela burua estres puntuak sortuz, nekea% 35 hobetzen da estres errepikatuta (asko mugitzen diren zatietan bezala).

Roll pin ez bezala, abiadura handiko aplikazioetan ez da forma galtzen, pentsatu gauzak azkar biraka. Ez da buruko diseinurik, gainera, ez duzula kontrapore gehigarririk zulatu behar, zati bakoitzeko mekanizazio kostuak% 18 aurreztuz. Fabrikazio automatizatuetan, simetrikoa

Ohigai

G: Nola eginardatz pin bururik gabeIngurune dinamikoetan zizaila edo tentsio estresa altua?

A: Buruko ardatz pin zizaila eta tentsio karga altuak jasateko diseinatuta dago, karga-balorazioak normalean 50-150 KN artean, erabilitako materialaren eta bero tratamendu prozesuaren arabera. Goiburuko diseinuak uniformeki estresa banatzen du, osagaiak biratu edo biratzeko porrot egiteko probabilitatea murriztuz. Itxaron eta tenperaturak bezalako prozesuek nekearen erresistentzia hobea ematen diete. Muturreko baldintzetan erabiltzen badituzu, gurekin harremanetan jar zaitezke proben txostenetarako (esaterako, karga proben emaitzak edo HRC gogortasuna) zure industriari buruzko estres baldintzetan ondo funtziona dezaten.
