Bi tolestu autoblokeatzeko garbigailuak

Xiaoguo® fabrikak emandako bi tolestako autoblokeatzeko garbigailuek ohiko blokeo-metodoa alde batera uzten dute eta marruskaduraren ordez tentsioaren kontrako printzipioa hartzen dute, errendimendua nabarmen hobetuz.

Bidali kontsulta

Produktuaren Deskribapena

Bi fold autoblokeatzeko garbigailuen oinarrizko printzipioa hau da: bibrazioak eragindako energia kaltegarria blokeatzeko behar den indar bihurtzea. Eraztun bat erabiltzearen metodo tradizionalean oinarritu beharrean "marruskaduraren bidez askatzea" saihesteko, mekanismo adimentsuago bat onartu zen:

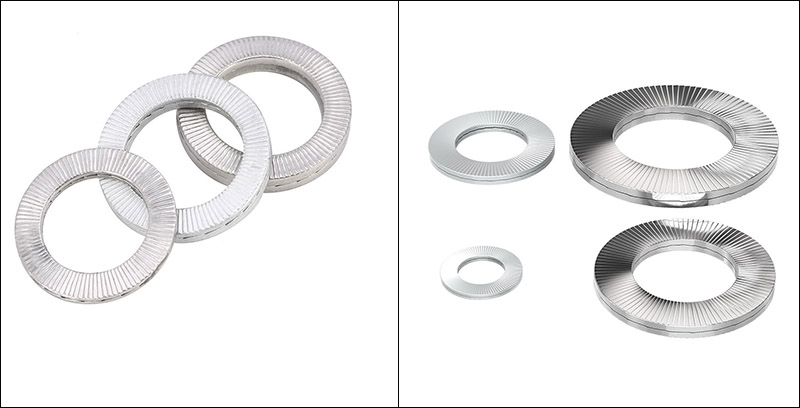

Two Fold Self Locking Washers

（1）Hasierako estutzea: alde biko kokatzea

Instalazioan, bi garbigailuen ziri formako gainazalak elkarren artean lerrokatuta daude eta binaka erabiltzen dira.

Kanpoko finkapena: estutzean, bi tolestako autoblokeatzeko zirbilgailuen kanpoko gainazaleko hortz fin erradialek azkoin/torloiaren buruan eta piezaren gainazalean tinko hozkatuko dute, kontaktu-azalera estuki zigilatzen eta irristatzea saihestuz.

Barne atxikipena: puntu honetan, bi garbigailuen barruko aldeetako ziri-formako gainazalak (hortz handiak) elkarren artean estuan daude, baina ez da mugimendu erlatiborik gertatu, eta horrela, ondorengo ekintza mekanikorako tartea eskaintzen du.

（2）Abiaraztea askatzea: desegokitzea labaintzea baino

Ekipoak dardara-ingurunean funtzionatzen duenean, azkoina askatzeko joera oso txikia izaten hasten da.

Kanpoko hortz erradialen marruskadura-indarra barruko ziri-formako gainazalekoa baino askoz handiagoa denez, mugimendua ez da gertatuko azkoinaren eta bi tolestutako autoblokeatzeko zirrindroen artean.

Mugimendu bakarra da bi garbigailuak "lekuz kanpo" irristatzen direla bata bestearen aurka, barruko aldean dagoen ziri itxurako gainazalean zehar.

（3）Autoblokeoa lortzea: ziri efektuaren gakoa

Ekipoak dardara egiten duenean edo indar gorabeheratsuak jasaten dituenean, ziri itxurako gainazalak sortzen duen kontra-indar indartsuak bibrazio horiek berehala bertan behera uzten ditu. Honek torlojua kontrako noranzkoan biratzea eragozten du eta bibrazio-energia autoblokeatzeko zirrindroen blokeo-indar bihurtzen du, "zenbat eta gehiago dardara gero eta estuagoa izan" efektua lortuz, eta, horrela, bere errotik askatzea saihestuz.

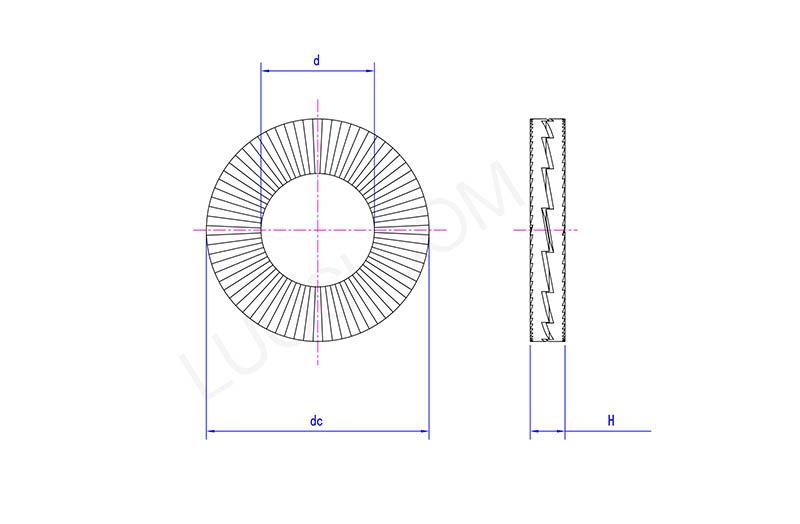

Two Fold Self Locking Washers

al	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
