Soldadura Torlojua Hari Metrikoarekin

Hari metrikoarekin soldatzeko torlojua metalezko gainazalean soldatzeko erabiltzen da eta, ondoren, hari metrikoak erabiltzen dira beste osagai batzuk konektatzeko. Xiaoguo® konpainiak salgaien inbentario nahikoa du stockean. Metalezko fabrikaziorako, automobilgintzako paneletarako edo industria-markoetarako egokiak dira.

Eredua:DIN 34817-2001

Bidali kontsulta

Produktuaren Deskribapena

al	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
gehienez bat	2.4	2.8	3.7	4.4	4.6	4.6
dk max	10	12	16	20	24	28
dk min	9.64	11.57	15.57	19.48	23.48	27.48
d1 min	7.85	9.75	13.25	17.15	21.15	25.20
d1 gehienez	8.21	10.11	13.68	17.58	21.67	25.72
h max	0.8	0.8	1.2	1.4	1.6	1.6
h min	0.7	0.7	1.1	1.3	1.5	1.5
k max	2.2	2.7	3.2	4.2	5	5.8
k min	1.8	2.3	2.8	3.8	4.6	5.4
r min	0.1	0.15	0.15	0.15	0.15	0.2
e max	1.7	1.7	2.2	2.2	2.2	2.7
e min	1.3	1.3	1.8	1.8	1.8	2.3
b1 gehienez	3.9	4.4	5.9	7.9	9.4	11.5
b1 min	3.1	3.6	5.1	7.1	8.6	10.5
dgehienez bat	5.3	6.4	8.4	10.5	13	15

Hari metrikoarekin soldadura-torlojua piezan finkatzen da soldadura bidez. Torloju mota hau buruko zein buru gabeko estiloetan dator. Hariaren arabera, kanpo-hari soldatutako torlojuak eta barne-hari soldatutako torlojuak sailka daitezke. Zehaztapenak, oro har, M5etik M14ra bitartekoak dira.

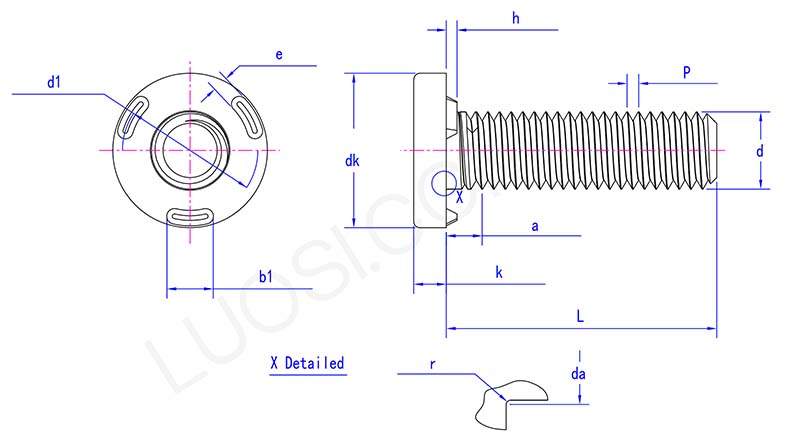

Weld screw with metric thread parameter

urtean erabil daiteke

Hari metrikoak dituzten soldadura-torlojuak ihes-euskarriak konpontzeko erabiltzen dira. Badatorlojuaihes-euskarriaren zuloak higatuta daude, horiek erabiliz konpondu daitezke. Garbitu koadroko puntuko soldadura-puntuak, instalatu torlojuak eta egin puntu-soldadura garbigailuetako zuloetatik. Estutu euskarria torlojuekin. 3 minutu baino ez ditu behar eta ez dago berriro zulatzeko edo ukitu beharrik. Errepideko bibrazioak jasan ditzake askatu gabe.

Hari metrikoarekin soldadura-torlojua garraiatzaileen euskarriak berritzeko erabiltzen da. Lehendik dagoen garraiatzaileari sentsoreak gehitu behar badituzu, erabili euskarriak azkar instalatzeko. Soldatu M8 torlojuak behar diren markoen gida-errailetara. Ez dago gako egituretan zulorik egin beharrik. Sentsorearen euskarria zuzenean hari berrian finkatzen da torlojuekin. Berrikuntzan eta instalazioan birkableatzeko behar den denbora aurrezten du.

Soldadura-torlojuak hodi hidraulikoak instalatzeko erabiltzen dira. Ekipoan mahuka hidraulikoa finkatzea beharrezkoa bada, horiek erabiltzeak dardarak saihestu ditzake. Soldatu M6 torlojuak markoan zehar 18 hazbetez behin. Fixazioaren euskarria torlojuan zuzenean finkatzen da torlojuekin. Etengabeko bibrazioek xaflazko torlojuak baino hobeto jasan ditzakete. Saihestu mahuka higatzea marruskaduraren ondorioz.

Produktuaren Ezaugarriak

Hari metrikoarekin soldadura torlojuaren ezaugarria soldadura finkatzeko metodoa erabiltzean datza. Konexio mekaniko arruntarekin alderatuta, soldatzeak torlojuak eta oinarrizko materialak lotura estuagoa osa dezake, ia integratuta. Hari metrikoen diseinua azkoinekin edo barruko hariak dituzten osagaiekin konbina daiteke, etorkizunean beste pieza batzuk instalatzea erraztuz. Gainera, harien dimentsio-zehaztasunak estandar metrikoekin bat egiten du, eta oso polifazetikoa da.
