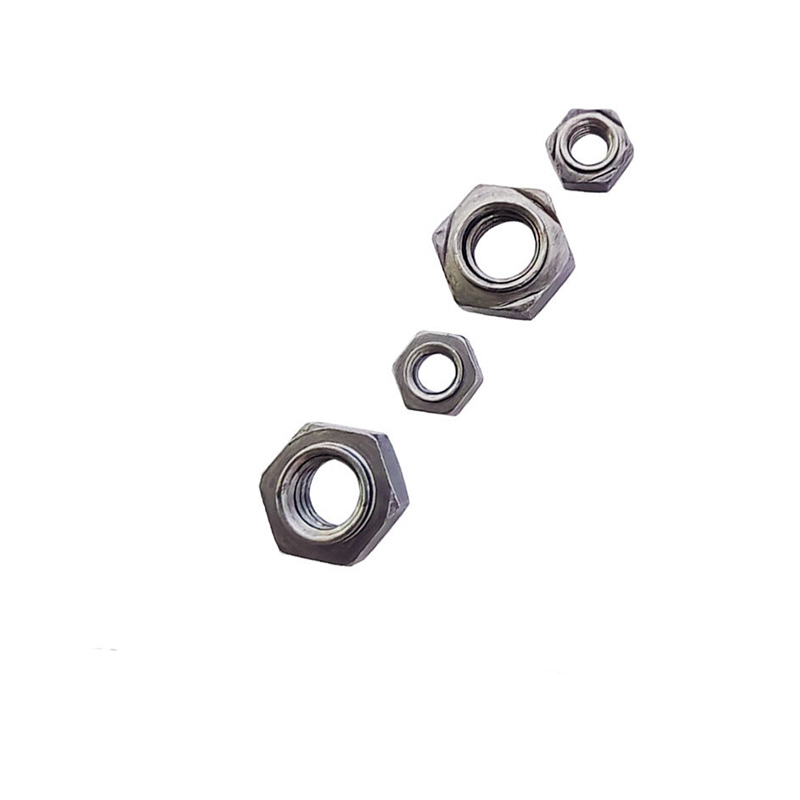

Hex Weld Intxaurrak

Erosi berehala Xiaoguo® Hex Weld Intxaurrak. Intxaur hauek uniformeki banatutako soldadurako hiru irtengune dituzte behealdean. Korrontea kontzentratuta dago, soldadura-nukleoa egonkorra da eta intxaurrak ez dira inoiz askatuko soldadura ondoren. Honek modu eraginkorrean ekiditen du intxaurren desbideratze-arazoa soldadura-prozesuan zehar.

Eredua:JIS B1196-1.1-1982

Bidali kontsulta

Produktuaren Deskribapena

Hex Weld Nuts DIN 929 araua betetzen duen finkagailu espezializatu mota bat da. Forma hexagonala dute eta behealdean soldadurako hiru irtengune dituzte (batzuk kokapen-pinekin). Metalezko xafletan betiko finkatzen dira erresistentzia-puntu-soldaketaren bidez eta erresistentzia handiko barne-hari-zulo bat eskaintzen dute ondorengo torloju-konexioetarako. Haien ezaugarri nagusia soldadura ondoren inoiz ez direla askatzen da. Hex Weld Intxaurrak oso erabiliak dira automobilak, metalezko xaflak eta moldeak bezalako industrietan. Intxaur arruntak erabili ezin diren tokietan edo hari-konexio irmo eta iraunkor bat behar den tokietan ere erabiltzen dira, barne-hari-konexio-puntu finko gisa balioz.

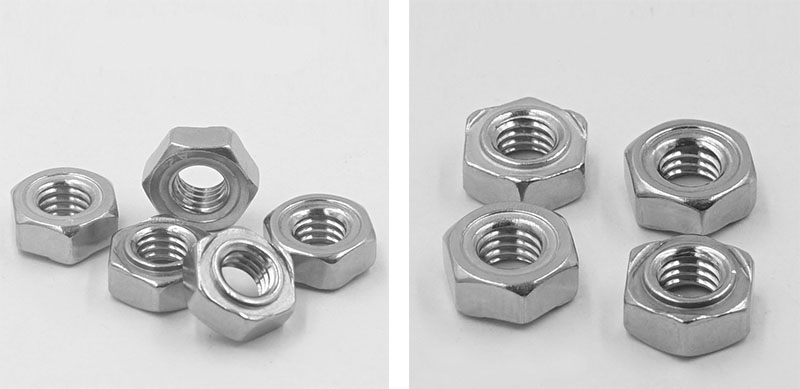

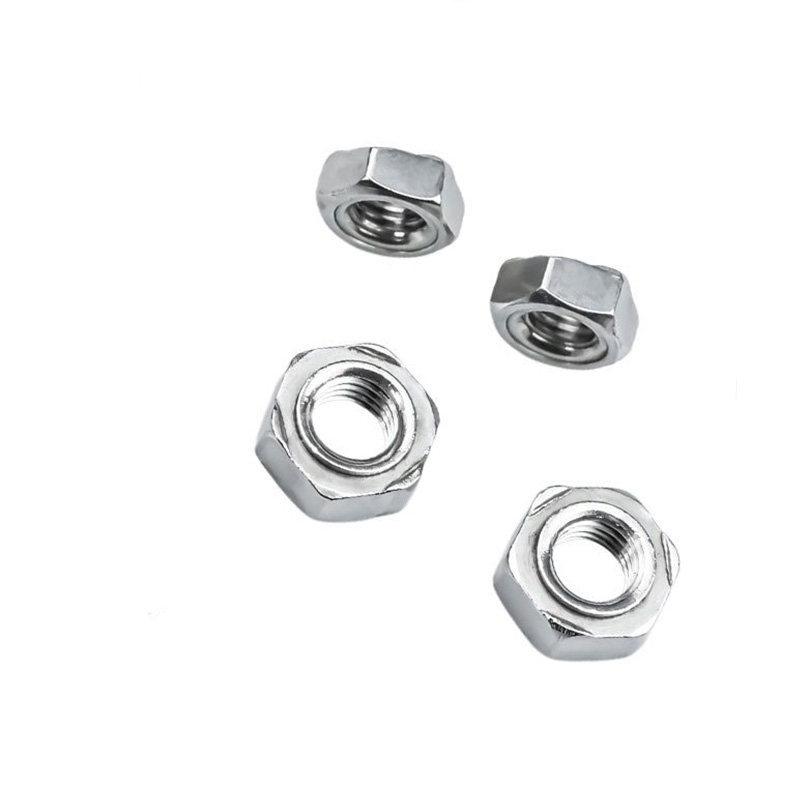

Hex Weld Nuts

Egitura-ezaugarriak

Hex Weld Nut-en egiturazko diseinua hiru helburu nagusitan oinarritzen da: soldadura fidagarritasuna, kokapen zehaztasuna eta muntatzeko erraztasuna.

【1】Forma hexagonala

（1）Forma: hexagono erregularra. Kontrako aldeen neurriek DIN 929 arauarekin bat datoz. Itzul daiteke ohiko giltza irekia edo kaxa-giltza batekin, tresna berezirik beharrik gabe.

(2) Kontrako alboko zabalera: zehaztapen ezberdinek dimentsio desberdinak dituzte. Adibidez, M6 11 mm da, M8 14 mm eta M10 17 mm. Eman kontaktu eremu nahikoa giltzarako.

（3）Altuera osoa: normalean hariaren diametro nominala baino 0,8 eta 1,0 aldiz. Ziurtatu hariaren lotura-luzera eta konexioaren indarra eman.

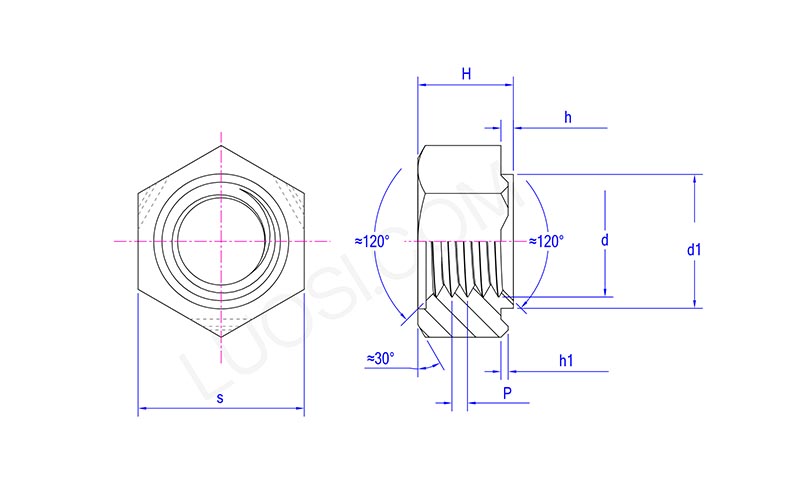

Hex Weld Nuts

al	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s gehienez	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 gehienez	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】Beheko soldadura-proiekzioak

（1）Kopurua: 3 pieza (120°-tan banatuta). Hiru puntuk plano bat zehazten dute, Hex Weld Nut-a oinarri-materialarekin ondo lotuta dagoela ziurtatuz. Nahiz eta piezaren azalera apur bat irregularra izan, soldadura fidagarria bermatu daiteke.

（2）Kokapena: beheko gainazalaren ertzean, soldadura egonkortasuna hobetzeko.

（3）Forma: gailur esferikoa edo konikoa, goialde leuna duena. Erresistentzia-soldatzean, korrontea kontzentratzen da, eta urtzea lehenesten du nukleo bat osatzeko.

（4）Altuera: 0,5 - 1,0 mm (balio espezifikoak zehaztapenaren eta plakaren lodieraren araberakoak dira). Ziurtatu oinarrizko materialarekin kontaktu estua eta urtzeko bolumen nahikoa eman.

【3】Kokapen gida-pin (pilotua, aukerako egitura)

（1）Gida-pinaren diametroa: piezaren aurrez zulatutako zuloa baino txikiagoa (adibidez, M8 φ9,6 mm edo φ11,6 mm-rako)

(2) Gida-pinaren altuera: 1,5 ~ 2,5 mm (taularen lodieraren arabera hautatuta)

【4】Barne haria

（1）Hariaren zehaztapenak: hari lodia metrikoa M3tik M16ra (hari fina eskuragarri), UNC inperiala 1/4"tik 5/16"ra

（2）Hariaren zehaztasuna: 6H (metrikoa), 2B (inperiala)

（3）Hariaren luzera: Eman hariaren luzera nahikoa

（4）Hariaren orientazioa: Sarrerako muturrak txanflatuak izan ditzake
