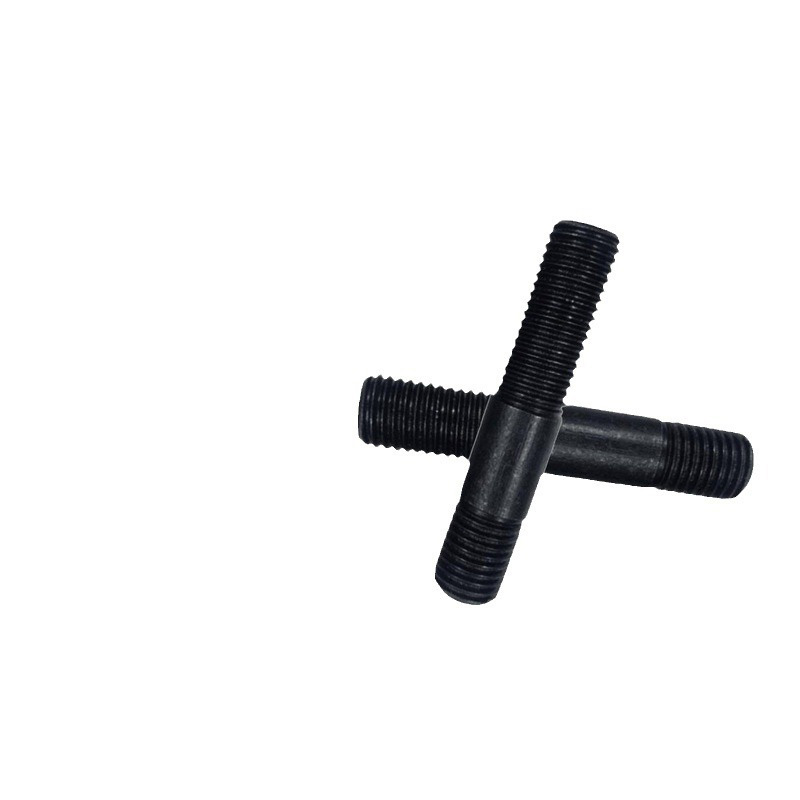

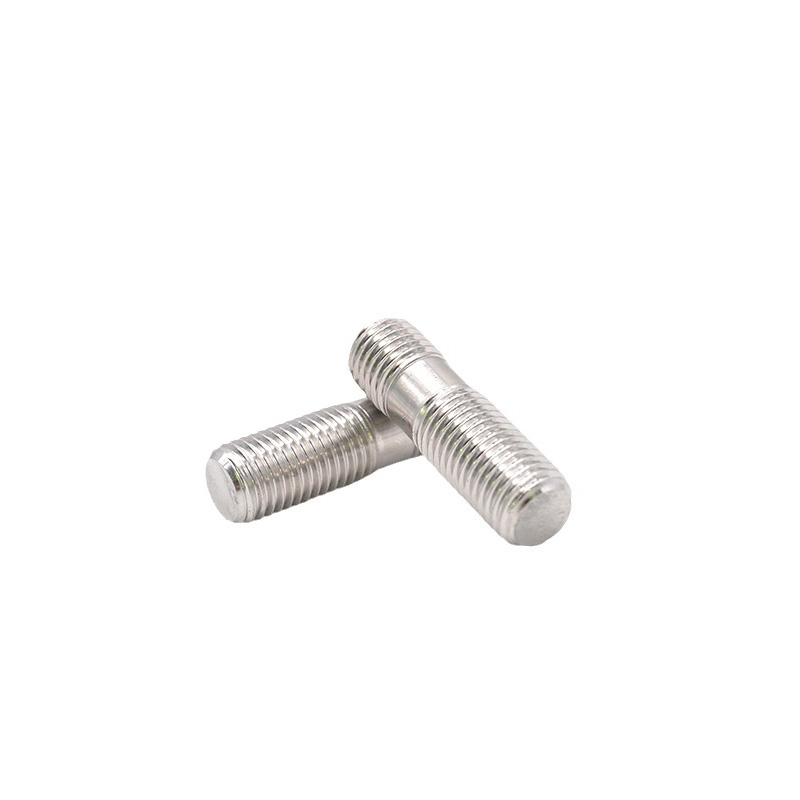

Zutoin bikoitzeko zutoin zakarra, zelai finarekin

Zutoin bikoitzeko zutoin zakarra, pasu finarekin, sendotasun handiko eta konexio zehatzak behar dituzten eszenatokietarako egokiak dira. Hagaxka lodiak heldulekua hobetzen du, hari finak doikuntza estua eta egonkorra bermatzen du. Xiaoguo® fabrikak inbentario kopuru handia du stockean.

Bidali kontsulta

Produktuaren Deskribapena

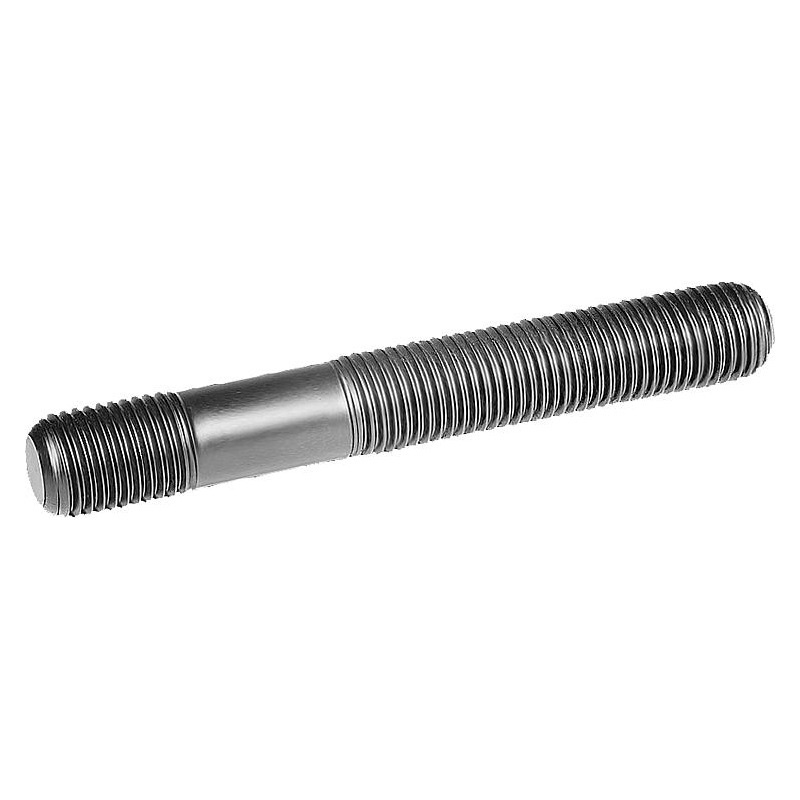

Zutoin bikoitzeko zutoin zakarra, pasu finarekin, bi muturretan hari finak dituen metalezko haga nahiko lodi bat da. Zehaztapen ugari ditu, hari-diametroak milimetro batzuetatik hamarnaka milimetro bitartekoak izanik, eta luzera ere benetako beharren arabera hauta daiteke.

Produktuaren Ezaugarriak

Pilot bikoitzeko zutoin zakarren ezaugarria hagaxka egitura lodia da. Zurtoin arruntekin alderatuta, haga lodiek indarra eta zurruntasuna hobetu ditzakete eta karga astunak jasaten dituztenean deformatzeko aukera gutxiago dute. Hari finko harien pasua txikia da, eta hariaren bira bakoitzaren arteko tartea txikiagoa da. Biratuta, marruskadura handiagoa sor dezake, eta estutu ondoren askatzea gutxiago da.

parametroak

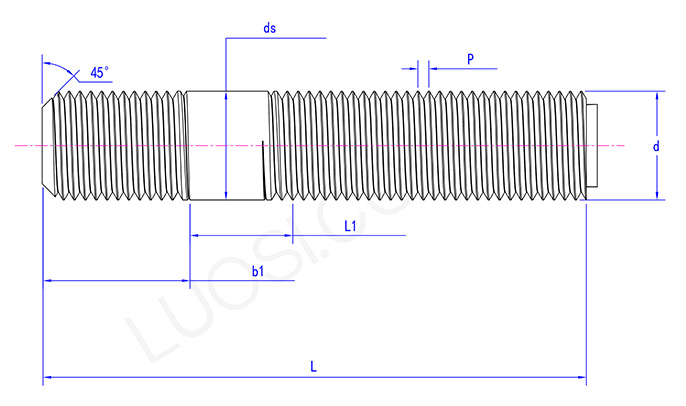

Rough pole double studs with fine pitch

Aplikazioak

Pixka finarekin zutoin bikoitz zakarra gehien erabiltzen da fabrikazio mekanikoan, aeroespazialean eta doitasun-tresnetan. Fabrikazio mekanikoan doitasun handiko ekipoak muntatzea; Hegazkinen osagai finkoak eremu aeroespazialean; Doitasun-tresnen ekoizpenean, piezen egonkortasuna bermatzeko, beti behar da mota hau konexioaren fidagarritasuna eta egonkortasuna bermatzeko.

Zelai finko zutoin bikoitzak ekipamendu mekaniko handien funtsezko osagaiak konpontzeko erabiltzen dira. Lantegietan, eskala handiko ekipamendu mekanikoak instalatu eta erabiltzen dira sarritan, hala nola pisu handiko makina-erreminta eta konpresore handiak. Erresistentzia handiko makina-erremintaren ardatz-kutxa instalatzeko, torloju-zuloaren mutur bat makina-erremintaren oheko hari-zuloan eta pasa beste muturra ardatz-kutxaren instalazio-zulotik, gero torloju azkoina.

Produktuaren parametroak

al	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Zutoin bikoitz zakar hauek moldeak fabrikatzeko eta instalatzeko erabiltzen dira. Moldeak fabrikatzeko industrian, injekzio-moldeak, presio-galdaketa-moldeak eta abar egiterakoan, moldeen hainbat modulu finkatzeko erabiltzen dira. Lotu moldearen goiko eta beheko moldeak. Torloju zorroaren mutur bat beheko moldearen hari-zuloan eta pasa beste muturra goiko moldetik. Ondoren, torlojua intxaurra.
