M10 karratua soldatutako azkoina

xiaoguo® M10 Bulk Square Welded Nut soldadura-parametro ezberdinekin bateragarria izateko ekoizten da, piezaren gainean finkatzeko azkar, instalazio-denbora murriztuz eta lan-eraginkortasun orokorra hobetuz.

Eredua:Q 371-1999

Bidali kontsulta

Produktuaren Deskribapena

Kalitate kontrola

M10 Square Welded Nut-en kalitate-kontrolaren muina azkoinaren propietate fisikoek estandarrak betetzen dituztela eta metalezko xaflarekin soldadura-konexio sendo eta fidagarria osatu dezaketela ziurtatzean datza.

【1】Jarraitu estandarra

Kalitate kontrolaren lehen urratsa dagozkion estandarrak betetzea da. M10 Square Welded Nut-ek DIN 928 estandarra eta QC/T 863-2011 etxeko automobilgintzako estandarra jarraitzen du batez ere.

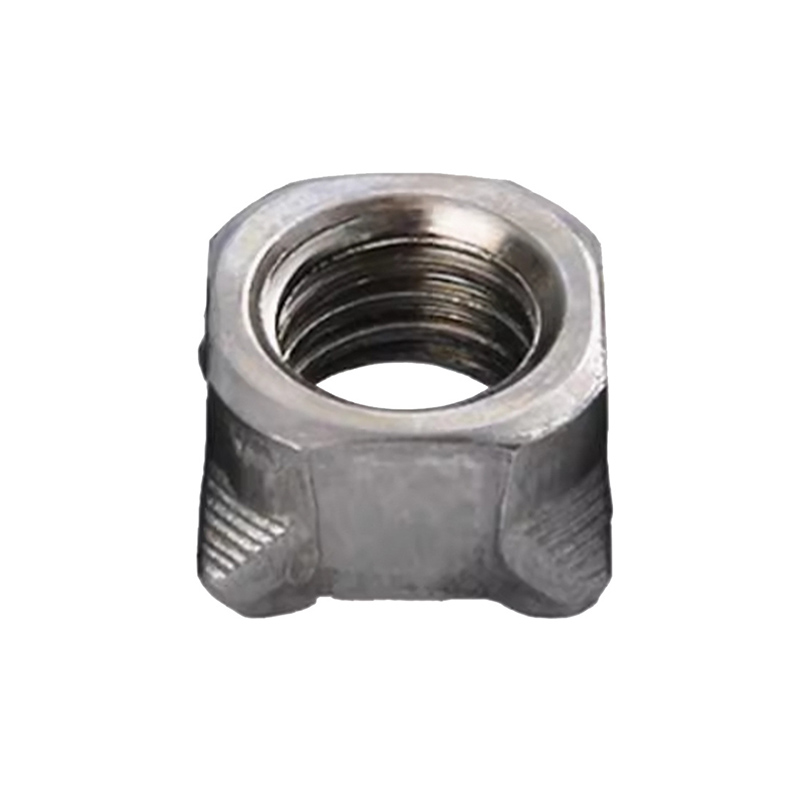

M10 Square Welded Nut

【2】Lehengaien kalitate-kontrola

(1) Konposizio kimikoaren analisia: soldadura-errendimenduaren gakoa karbono-edukian dago, %0,25etik behera kontrolatu behar dena. Gehien erabiltzen den materiala karbono gutxiko altzairua da.

(2) Gainazaleko kalitatearen ikuskapena: egiaztatu lehengaien gainazalean pitzadurarik, tolesdurarik edo beste akatsik dagoen ala ez, ondorengo hotz-prozesuaren aurrerapen egokia bermatzeko.

【3】Ekoizpen prozesuaren kalitate kontrola

（1）Hotzetako goiburuen konformazioa: M10 azkoinaren kontrako aldeen zabalera eta altuera bezalako funtsezko dimentsioek marrazkien eta DIN 928 arauaren baldintzak betetzen dituztela ziurtatu behar da. Bereziki, beheko soldadura-irtenguneen altuera, forma eta banaketa-posizioaren koherentzia bermatu behar da.

（2）Tapaketa prozesatzea: M10 karratu soldatutako azkoin bakoitzaren harien % 100eko ikuskapena neurgailu blokeak erabiliz egiten da, 6H zehaztasun-mailako baldintzak betetzen dituztela ziurtatzeko.

（3）Tratamendu termikoa: 8 edo 10 bezalako erresistentzia handiko kalifikazioen eskakizunak betetzeko, tenplaketa eta tenplaketa prozesuak egin behar dira fruitu lehorrak nahi den indarra lortzeko.

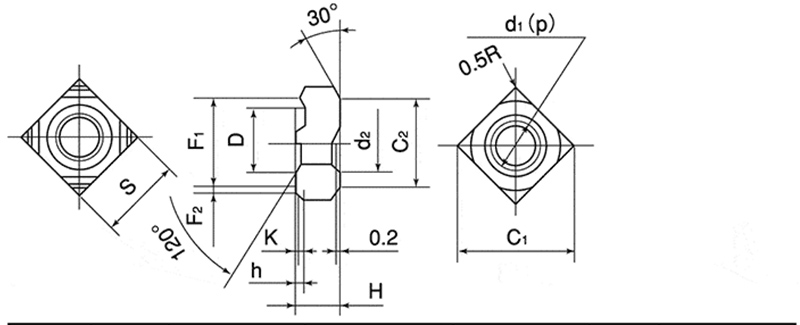

M10 Square Welded Nut

d	p	S		H		h		K	D
Diametro nominala	Zelaia	OinarrizkoDimentsioa	Tolerantzia	OinarrizkoDimentsioa	Tolerantzia	OinarrizkoDimentsioa	Tolerantzia	Oinarrizko Dimentsioa (Gutxi gorabeherako)	OinarrizkoDimentsioa	Tolerantzia
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】Produktuaren azken ikuskapena

（1）Itxura eta tamainaren ikuskapena: ikusizko ikuskapenaren edo irudien baheketa automatizatuaren bidez, gainazaleko pitzadurak, errebak, herdoila eta abar dituzten produktu akastunak ezabatzen dira. Funtsezko dimentsioak kalibreak eta mikrometroak bezalako tresnak erabiliz ikuskatzen dira tolerantzia-tartean daudela ziurtatzeko.

（2）Errendimendu mekanikoaren proba: M10 Soldatutako Intxaur Karratuak estandarrak zehaztutako karga bermatua jasan behar du haria askatu edo hautsi gabe.

（3）Gogortasun proba: gogortasuna Rockwell edo Vickers gogortasun-probagailu batekin neurtzen da.

(4) Gainazalaren tratamenduaren ikuskapena: Galbanizazioa eta Dacromet bezalako gainazaleko tratamenduetarako, estalduraren lodiera probatu behar da eta gatz-ihinztatze probak aldizka egin behar dira.
